КОМПАС 3D 18

Расчет и конструирование железобетонных конструкций одноэтажного промышленного здания

Кафедра строительство и архитектура
Курсовой проект по дисциплине "Железобетонные и каменные конструкции"
На тему: "Расчет и конструирование железобетонных конструкций одноэтажного промышленного здания"
2018

Исходные данные Здание отапливаемое, однопролетное , район строительства г. Иркутск, пролет здания 18м, шаг колонн 12м, длина здания 120м, мостовой кран грузоподъемностью 30 тонн, уровень головки рельса 13,05м, нормативное сопротивление грунта 0,28 МПа.

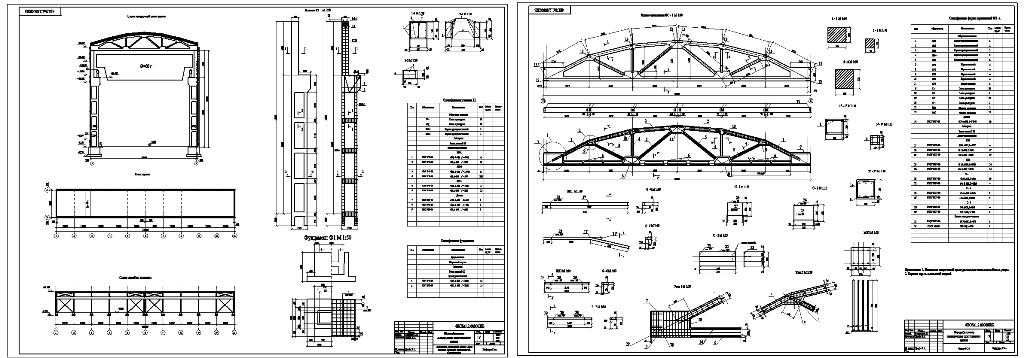

Графическая часть содержит схему поперечной рамы здания, план здания, схему здания по колоннам, схемы армирования колонны и фундамента.

Содержание
1. Статический расчёт рамы……….……………………………………………….5
1.1 Общие сведе-ния……….………………..……………………………………5
1.2 Компоновка здания и поперечной рамы………………………………….5
1.3 Определение нагрузок на раму..……………………………………………8
1.3.1 Постоянная нагрузка………………………………………………….8
1.3.2 Временные нагрузки…………………………………………………..11
1.4 Определение усилий в колоннах рамы……………………………………14
1.4.1 Усилия в колоннах рам от постоянной нагрузки ………………….16
1.4.2 Усилия в колоннах рам от снеговой нагрузки…………………….18
1.4.3 Усилия в колоннах рам от ветровой нагрузки……………………..18
1.4.4 Усилия в колоннах рам от крановой нагрузки……………………..20
1.5 Статический расчет поперечной рамы одноэтажного промышленного зда-ния……………………………………………………………………...………….23
1.6 Расчет прочности колонны сплошного сечения среднего ря-да…………..24
1.6.1 Данные для расчета сече-ний………………………………………….24
1.6.2 Надкрановая часть колон-ны…………………………………………..24
1.6.3 Подкрановая двухветвевая часть колон-ны…………………………..27
1.6.4 Расчет распор-ки……………………………………………………….33
2. Расчёт фундамента под колон-ну………………………………………………...35
2.1 Данные для расчета фундамента……………………………………………..35
2.2 Определение геометрических размеров фундамента………………………36
2.3 Расчет арматуры фундамента……………………………………….………..39
3. Расчёт прочности стропильной сегментной фермы…………………………….42
3.1 Назначение геометрических размеров…………………………….…….42
3.2 Определение нагрузок на ферму…………………………………..……..43
3.3 Определение усилий в элементах ферм…………………………………44
3.4 Расчет элементов фермы………………………………………………….45
3.4.1 Расчет нижнего пояса……………………………………………….45
3.4.2 Расчет верхнего пояса………………………………………………49
3.4.3 Расчет растянутого раскоса Р1……………………………………..51
3.4.4 Расчет сжатого раскоса Р2………………………………………..52
Список использованных источников……………………………………..………...54
Приложение А…………………………………………………………….………….55
Приложение Б…………………………………………………………...…….……..56

Состав: статический расчет рамы, расчет фундамента под колонну, расчет прочности стропильной системы фермы Язык документа
