Расчет и конструирование пятиэтажного железобетонного промышленного здания

Сибирский Федеральный университет
Кафедра строительных конструкций и управляемых систем
Курсовой проект по дисциплине "Железобетонные и каменные конструкции"
На тему: "Расчет и конструирование пятиэтажного железобетонного промышленного здания"
Красноярск 2017

Содержание
1. Проектирование ребристой плиты перекрытия
1.1.Исходные данные
1.2. Расчетный пролет и нагрузка
1.3. Статический расчет панели ригеля
1.4. Компоновка поперечного сечения панели
1.5. Расчет прочности элементов панели по нормальным сечениям
1.6. Расчет прочности сечений, наклонных к продольной оси элемента
1.7. Расчет верхней полки на местный изгиб
1.8. Расчет панели перекрытия по предельным состояниям второй группы
1.8.1. Геометрические характеристики приведенных сечений
1.8.2. Потери предварительного напряжения арматуры
1.8.3. Расчет по образованию трещин, нормальных к продольной оси..
1.8.4. Расчет по раскрытию трещин, нормальных к продольной оси…
1.8.5. Расчет по деформациям
2. Расчет неразрезного ригеля
2.1.Исходные данные
2.2. Расчетный пролет и нагрузка
2.3. Определение усилий в сечениях ригеля от расчетных нагрузок в табличной форме
2.4. Компоновка поперечного сечения ригеля
2.5. Подбор сечений продольной арматуры
2.6. Расчет прочности наклонных сечений по поперечной раме
2.7. Построение эпюры арматуры
2.8. Определение длины заделки стержней рабочей арматуры за места теоретического обрыва
2.9. Проектирование опорного стыка
2.10. Особенности расчета прочности ригеля таврового сечения с полкой в растянутой зоне
3. Проектирование сборной железобетонной колонны
3.1. Исходные данные
3.2. Определение расчётных усилий
3.3. Расчётные схемы и длины колонн
3.4. Расчёт колонн на прочность
3.5. Расчёт сборных элементов многоэтажной колонны на усилия в период транспортирования и монтажа
3.6. Расчёт консоли колонны
3.7. Расчёт стыковых соединений
4. Проектирование отдельного центрально-нагруженного фундамента
Библиографический список

Исходные данные
Размеры здания в плане: 18х15м
Количество этажей: 5
Высота этажа: 3,6 м
Глубина заложения фундамента: 1,5 м
Условное расчетное давление на грунт: 0,3 МПа
Тип пола: 4;2
Временная эксплуатационная нагрузка на перекрытие: 14,1 кН/м2
Снеговая расчетная нагрузка: 2,4 кН/м2
Проектируемая панель междуэтажного перекрытия эксплуатируется при нормальной температуре (отапливаемое помещение) в неагрессивной среде с влажностью не выше 75 %.
Рабочая арматура предварительно напряженная класса A600.
Вид бетона — тяжелый, со средней плотностью 24000 Н/м3. Проектный класс по прочности на сжатие — В30.

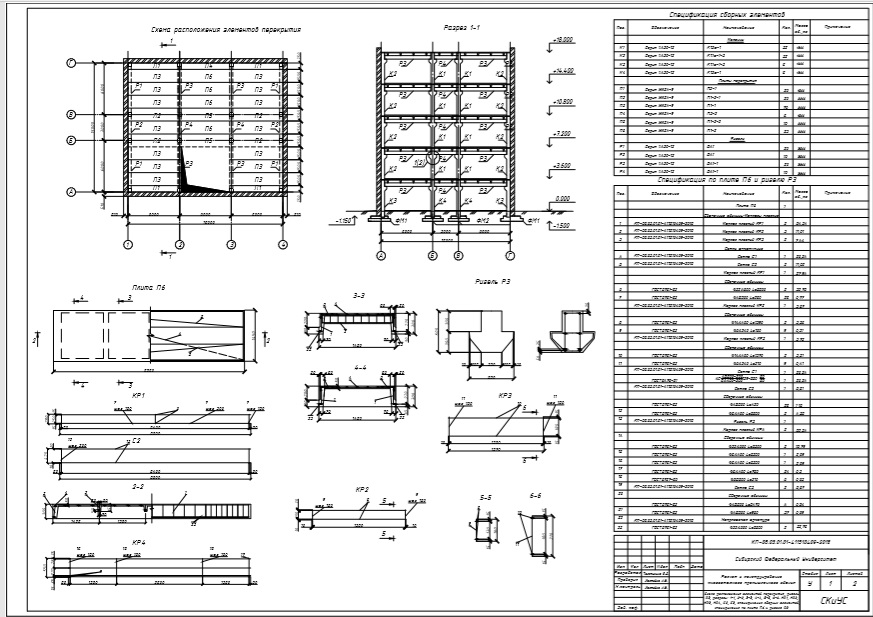

Состав: Схема расположения элементов перекрытия,ригель, разрезы, спецификация сборочных элементов, спецификация по плите, колонна, опалубочный чертеж КП, сетка С1, детали, спецификация по колонне Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Расчет и конструирование пятиэтажного железобетонного промышленного здания

жбк.dwg
Катя ЖБК.docx
