Проектирование стального перекрытия промышленного здания L=24м

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Цель данного курсового проекта – спроектировать стропильную ферму в соответствии с техническим заданием. Генеральными размерами фермы являются ее пролет и высота.
Расстояние между осями колонн соседних рядов в поперечном направлении называется пролётом.
При больших размерах здания в плане в элементах каркаса могут возникать большие дополнительные напряжения от изменения температуры, поэтому в этих случаях здания разрезают на отдельные отсеки или блоки с поперечными температурными швами.
Размеры здания 48х48х12 .
Длина пролета стропильной фермы L=24м.
Согласно рекомендациям [1, с.5] отношение H/L берётся в пределах 1/8…1/12, но не более, чем 3,8 м. Принимаем высоту фермы в коньке H=3,2м. Ферма трапецеидальная с фонарем, решетка раскосная восходящая с двухярусными шпренгелями согласно техническому заданию (ТЗ), смотри также [2, с.216, фиг. 129, 130].
Ширина здания 48 м, следовательно, принимаем двухпролетную ферму. Величина пролёта кратна модулю 6м и равна 24м.

Состав: Пояснительная записка, чертежи Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Строительство / Проектирование стального перекрытия промышленного здания L=24м

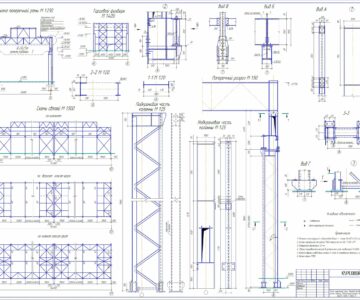

ФОРМАТ А1\MMK1.CDW

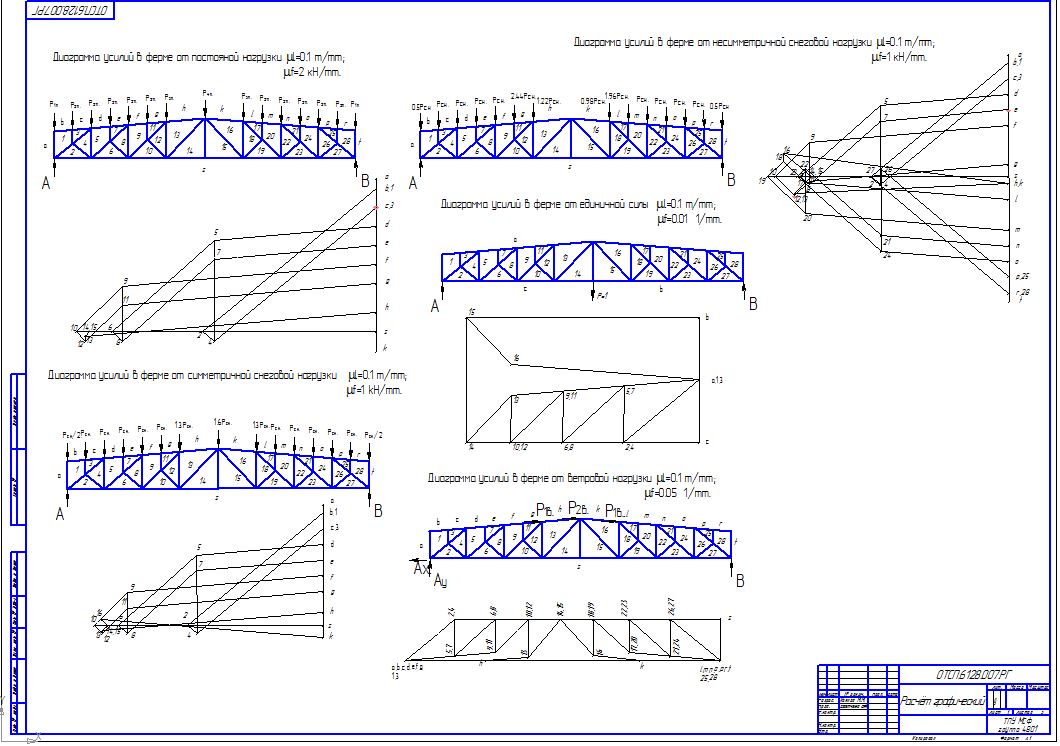

ФОРМАТ А1\MMK2.CDW
ФОРМАТ А1\MMK3.CDW
Формат А4\3.doc
Формат А4\ready\2 ЭЛЕМЕНТЫ КРОВЕЛЬНОГО ПОКРЫТИЯ.doc
Формат А4\ready\4 ОПРЕДЕЛЕНИЕ УЗЛОВЫХ НАГРУЗОК.doc
Формат А4\ready\6 ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ УСИЛИЙ В СТЕРЖНЯХ ФЕРМЫ.doc
Формат А4\ready\9 СОЕДИНИТЕЛЬНЫЕ ПРОКЛАДКИ.doc
Формат А4\ready\Таблица 4.doc
Формат А4\spec1.cdw
Формат А4\spec2.cdw
Формат А4\spec3.cdw
Формат А4\~WRL0004.tmp
ЗАПИСКА ПСК.doc
Формат А4\ready
ФОРМАТ А1
Формат А4
