Одноэтажное каркасное промышленное здание с многоэтажной пристройкой

ТулГУ каф. Городского строительства и хозяйства
Основы проектирования промышленных зданий
Одноэтажное промышленное здание с многоэтажной пристройкой
Тула 2016

двухпролетное промышленное здание с многоэтажной пристройкой (АБК) запроектированой по серии 1.420.1-14 с привязкой стен к крайним осям 1510 мм
Графическая часть
Пояснительная записка содержит общие сведения о здании и расчет вставки между пролетами

1.Задание
2.Решение генерального плана
3.Объемно-планировочное решение здания
4. Конструктивное решение
5.Наружняя и внутренняя отделка
Список литературы

3. Конструктивное решение.
АБК запроектирован по серии 1.420.1-14 с привязкой стен к крайним осям 1510 мм. Колонны квадратного сечения 450х450мм.
Фундаменты монолитные.
В здании запроектирована лестничная клетка на монолитном ленточном фундаменте с несущими кирпичными стенами.
Основные стены – стеновые панели на фахверковых стойках. И самонесущие стены из кирпича по углам здания.
Внутренние двери деревянные ГОСТ 6629-88. Окна деревянные по ГОСТ 12506-81 остекленные с простенками.

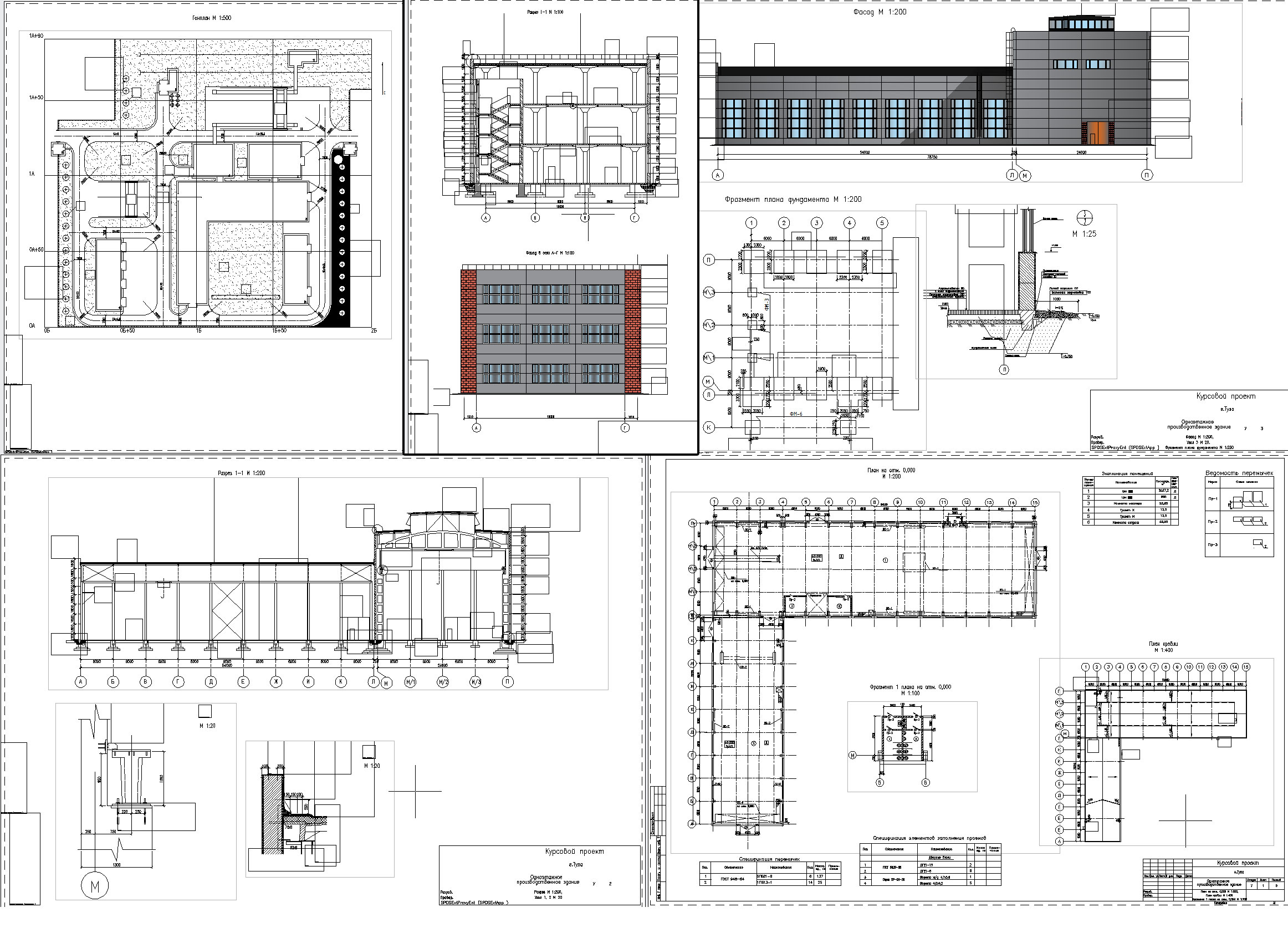

Состав: план этажа, разрезы, фасады, план озеленения, конструктивные узлы, необходимые спецификации, ведомости и экспликации Язык документа
