«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ МОСКОВСКИЙ
ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
Институт гидротехнического и энергетического строительства
Кафедра строительства объектов тепловой и атомной энергетики
КУРСОВОЙ ПРОЕКТ по дисциплине
«Безопасность, технология и инженерные системы зданий и сооружения тепловой и атомной энергетики»
Тема: "Определение высоты дымовой трубы ТЭС, массы вредных выбросов и
оценка ущерба"
Москва 2020
1. Характеристики электростанции и основного технологического оборудования:
- число энергоблоков * эл. мощность - 1 * 1200 МВт;
- расход уловного топлива на 1 кВт*ч выработанной энергии - 420 кг у.т./Гкал;
- число часов работы электростанции в год - 5000 ч/год;
- способ шлакоудаления из котла - "жидкое";
- дымовые газы от 1-го агрегата выбрасываются в одноствольную дымовую трубу
в ж/б оболочке;
Вид, характеристики топлива, продуктов сгорания:
- вид топлива - мазут;
- теплота сгорания Q = 40,23 МДж/кг;
- зольность Aм = 0,029%;
- сернистость S = 2,19%;
- объем дымовых газов v=11,0 нм^3/кг;
- температура дымовых газов, выбрасываемых из устья трубы T = 150 ℃;
Характеристики установок по очистке дымовых газов:
- эффективность, КПД золоуловителей - определяется расчетом;
- эффективность установок по очистке от оксидов серы - определяется расчетом;
- эффективность установок по очистке от оксидов азота - установки отсутствуют;
- эффективность установок по очистке от "мазутной золы" - установки отсутствуют;
Характеристики района строительства:
- район строительства - г. Санкт-Петербург;
- фоновая концентрация вредных веществ, в долях от ПДК: для оксидов азота - 0,6ПДК, для оксидов серы 0,6ПДК;
- тип загрязняемых территорий – леса;
2. Перечень подлежащих разработке вопросов:
Определение выбросов в атмосферу и эффективности очистных установок;
Определение высоты дымовой трубы и приземной концентрации вредных веществ;
Оценка ущерба от загрязнения атмосферы
Конструктивные и объемно-планировочные решения
3. Перечень графического и иного материала (с точным указанием обязательных чертежей):

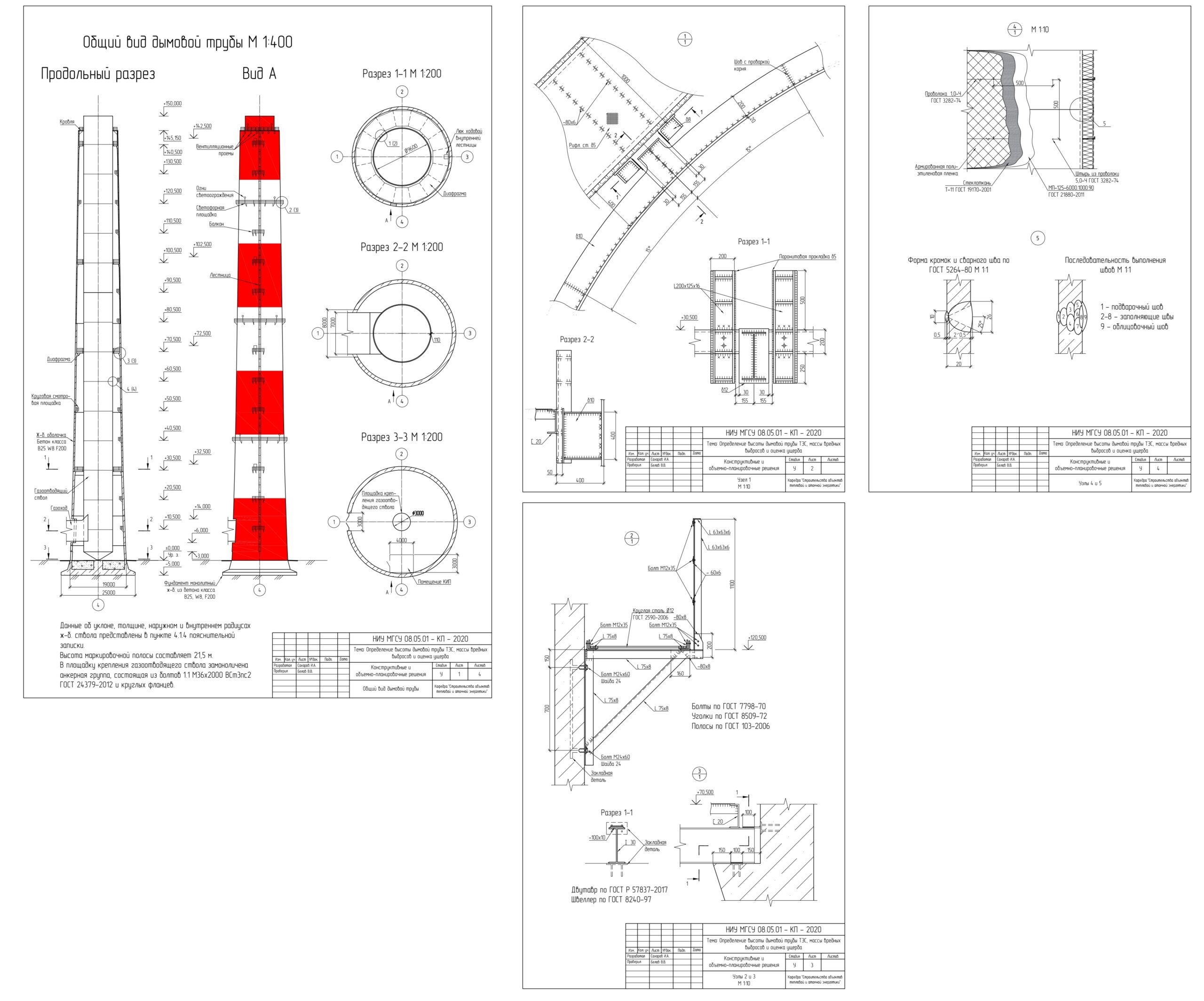

Фасад и продольный разрез дымовой трубы
Три сечения по высоте;
Узел горизонтального опирания газоотводящего ствола на ж-б. оболочку;
Светофорная площадка;
Крепление диафрагмы к оболочке;
Крепление утепления к стволу;
Сварной шов царг;
Содержание
ВВЕДЕНИЕ 5
РАЗДЕЛ 1. ОПРЕДЕЛЕНИЕ ВЫБРОСОВ В АТМОСФЕРУ И ЭФФЕКТИВНОСТИ ОЧИСТНЫХ УСТАНОВОК 6
1.1 ОПРЕДЕЛЕНИЕ РАСХОДА ТОПЛИВА 6
1.2 ОПРЕДЕЛЕНИЕ МАССЫ ОБРАЗУЮЩИХСЯ ВЕЩЕСТВ 6
1.3 ОПРЕДЕЛЕНИЕ ОБЪЕМА ВЫБРАСЫВАЕМЫХ ДЫМОВЫХ ГАЗОВ 8
1.4 ОПРЕДЕЛЕНИЕ ЭФФЕКТИВНОСТИ ОЧИСТНЫХ УСТАНОВОК 8
1.5 ОПРЕДЕЛЕНИЕ МАССЫ ВРЕДНЫХ ВЕЩЕСТВ, ВЫБРАСЫВАЕМЫХ ИЗ ДЫМОВОЙ ТРУБЫ 9
2. ОПРЕДЕЛЕНИЕ ВЫСОТЫ ДЫМОВОЙ ТРУБЫ И ПРИЗЕМНОЙ КОНЦЕНТРАЦИИ ВРЕДНЫХ ВЕЩЕСТВ 11
2.1 ОПРЕДЕЛЕНИЕ ВЫСОТЫ ТРУБЫ В ПЕРВОМ ПРИБЛИЖЕНИИ 11
2.2 ОПРЕДЕЛЕНИЕ ПРИЗЕМЕНОЙ КОНЦЕНТРАЦИИ ВРЕДНЫХ ВЕЩЕСТВ В ПЕРВОМ ПРИБЛИЖЕНИИ 13
2.3 РАСПРЕДЕЛЕНИЕ КОНЦЕНТРАЦИИ ВРЕДНЫХ ВЕЩЕСТВ В АТМОСФЕРЕ ПО ОСИ ФАКЕЛА ВЫБРОСА 14
2.4 ОБОСНОВАНИЕ САНИТАРНО-ЗАЩИТНОЙ ЗОНЫ 15
3. ОЦЕНКА УЩЕРБА ОТ ЗАГРЯЗНЕНИЯ АТМОСФЕРЫ 16
4. КОНСТРУКТИВНЫЕ И ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ 17
4.1 ОБЩИЕ СВЕДЕНИЯ О КОНСТРУКЦИИ ТРУБЫ 17
4.2 ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ 22
ЗАКЛЮЧЕНИЕ 26
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 27
