«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ МОСКОВСКИЙ
ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
Институт гидротехнического и энергетического строительства
Кафедра строительства объектов тепловой и атомной энергетики
КУРСОВОЙ ПРОЕКТ по дисциплине
«Безопасность, технология и инженерные системы зданий и сооружения тепловой и атомной энергетики»
Тема: "Определение высоты дымовой трубы ТЭС, массы вредных выбросов и
оценка ущерба"
г. Москва
2020г
Характеристики электростанции и основного теплотехнического оборудования:
число энергоблоков х эл. мощность – 8 х 500 МВт;
расход условного топлива на 1 кВт*ч выработанной энергии – 325 кг у. т./Гкал;
число часов работы электростанции в год – 5000 ч/год;
способ золошлакоудаления из котла – «жидкое»;
дымовые газы от 4-х агрегатов выбрасываются в одноствольную дымовую трубу в
железобетонной оболочке.
Вид, характеристики топлива, продуктов сгорания:
вид топлива –бурый уголь;
характеристики топлива – №6 по приложению 1а:
- теплота сгорания Q=10,8 МДж/кг;
- зольность А=33,6%;
- сернистость S = 2,9%;
- объем дымовых газов ???? = 4,9 нмଷ/кг;
- температура дымовых газов, выбрасываемых из устья трубы T = 155 ℃;
Характеристики района строительства:
район строительства – г. Березники;
существующая (фоновая) концентрация вредных веществ, в долях от ПДК: для оксида
азота – 0,1 ПДК, для оксидов серы – 0,4 ПДК;
тип загрязняемых территорий – леса.
3. Содержание текстовой части (перечень подлежащих разработке вопросов):
Определение выбросов в атмосферу и эффективности очистных установок;
Определение высоты дымовой трубы и приземной концентрации загрязняющих веществ;
обоснование санитарно-защитной зоны;
Оценка ущерба от загрязнения атмосферы;
Теплотехнический расчет;
Конструктивные и объёмно-планировочные решения.
4. Перечень графического и иного материала (с точным указанием обязательных
чертежей)

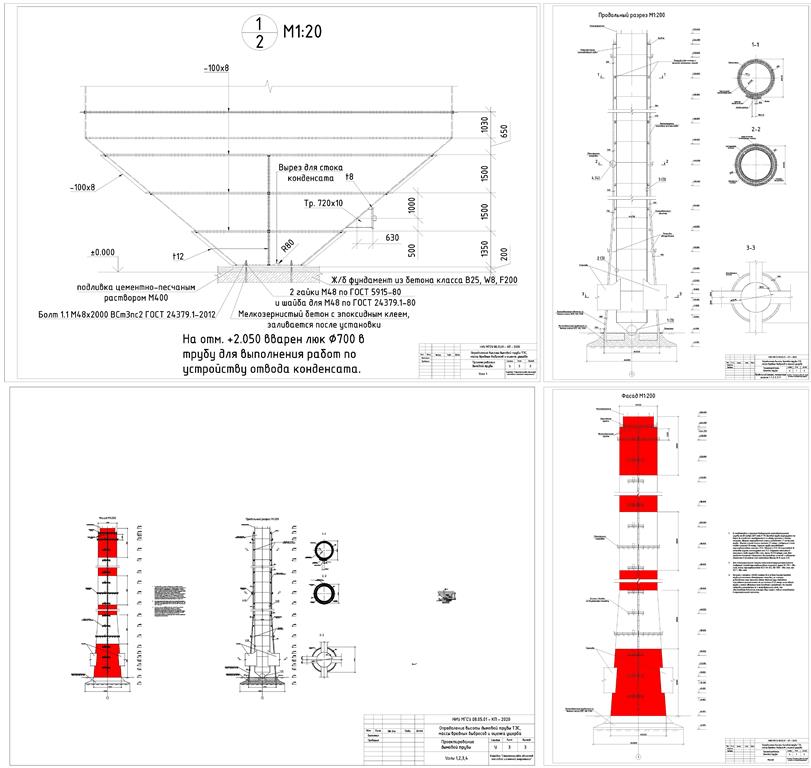

Фасад (план раскраски и установки сигнальных огней);
Продольный разрез;
3 поперечных разреза по высоте;
4 узла (анкерное крепление самонесущего металлического газоотводящего ствола к
фундаменту, крепление светофорных площадок к ж/б оболочке, конструкция крепления
теплоизоляции на газоотводящий ствол, сварное соединение отдельных царг).
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ 5
РАЗДЕЛ 1. ОПРЕДЕЛЕНИЕ ВЫБРОСОВ В АТМОСФЕРУ И ЭФФЕКТИВНОСТИ ОЧИСТНЫХ УСТАНОВОК 6
1.1 Определение расхода топлива 6
1.2 Определение массы образующихся веществ 6
1.3 Определение объема выбрасываемых дымовых газов 8
1.4 Определение эффективности очистных установок 8
1.5 Определение массы вредных веществ, выбрасываемых из дымовой трубы 10
РАЗДЕЛ 2. ОПРЕДЕЛЕНИЕ ВЫСОТЫ ДЫМОВОЙ ТРУБЫ И ПРИЗЕМНОЙ КОНЦЕНТРАЦИИ ВРЕДНЫХ ВЕЩЕСТВ 11
2.1 Определение высоты трубы в первом приближении 11
2.2 Определение приземеной концентрации вредных веществ в первом приближении 13
2.3 Распределение концентрации вредных веществ в атмосфере по оси факела выброса 14
2.4 Обоснование санитарно-защитной зоны 15
РАЗДЕЛ 3. ОЦЕНКА УЩЕРБА ОТ ЗАГРЯЗНЕНИЯ АТМОСФЕРЫ 16
РАЗДЕЛ 4. ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ 17
РАЗДЕЛ 5. КОНСТРУКТИВНЫЕ И ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ 22
5.1 Объемно-планировочное решение 22
5.2 Конструктивная схема 22
5.3 Фундамент 23
5.4 Газоотводящий ствол 23
5.5 Железобетонный ствол трубы 24
5.6 Площадки и диафрагмы 24
5.7 Молниезащита 25
5.8 Маркировочная окраска 26
5.9 Светоограждение 27
5.10 Антикоррозионная защита 27
ЗАКЛЮЧЕНИЕ 28
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 29
