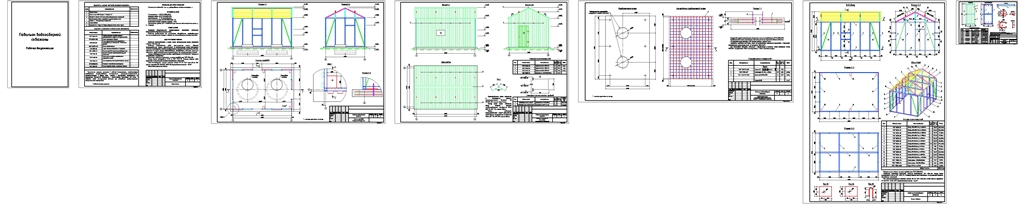

Павильон водозаборной скважины

Тип местности - А (СП 20.13330.2011).
Ветровой район - III (СП 20.13330.2011).
Снеговой район - IV (СП 20.13330.2011)
Климатический район (СП 131.13330.2012) - IВ.
Наибольшая высота снежного покрова - 72см.
Сейсмичность района (СП 14.13330.2011) при степени сейсмической опасности А, Б - 6 баллов.

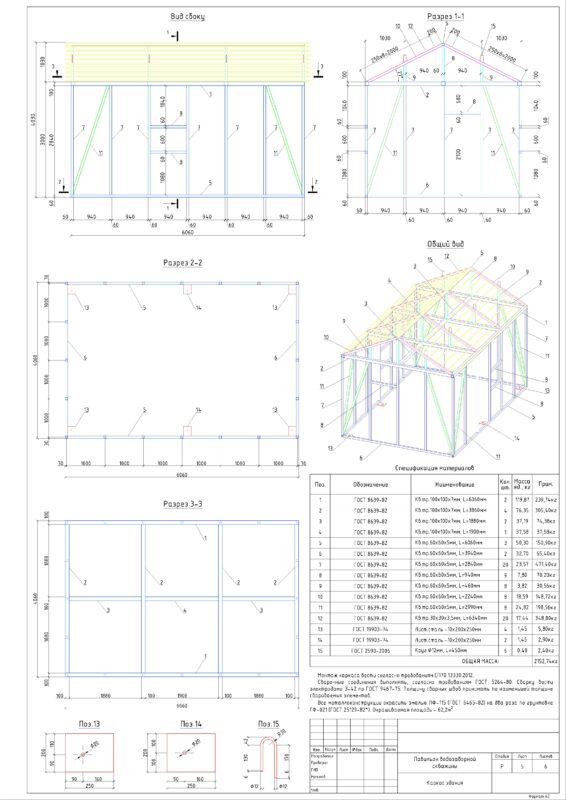

Павильон неотапливаемый, в плане имеет прямоугольную форму размерами 4,0х6,0м и высоту 4,1м.
Павильон представляет собой металлический каркас, обшитый профилированным листом, установленный на фундаментную плиту габаритами 4,5х6,5м. В конструкции каркаса предусмотрены строповочные петли для подъёма павильона в случае замены водоподъёмного оборудования скважины. Фиксация павильона к фундаментной плите осуществляется при помощи анкерных болтов.
Монтаж конструкций вести согласно требованиям СП70.13330.2012 "Несущие и ограждающие конструкции".
Сварочные соединения выполнять, согласно требованиям ГОСТ 5264-80.
Сварку вести электродами Э-42 по ГОСТ 9467-75. Толщину сварных швов принимать по наименьшей толщине свариваемых элементов.
Металлоконструкции каркаса окрасить эмалью ПФ-115 (ГОСТ 6465-76) на два раза по грунтовке ГФ-021 (ГОСТ 25129-82). Окрашиваемая площадь - 62,2м².
Общая масса павильона 3030 кг.
