Капитальный ремонт станции для лодок на городском озере на ул. Г.Мазепы в Ивано-Франковске

Территория лодочной станции - закрытая рекреационная зона проката лодок.
Проектом предусмотрено:
1. Устройство новых покрытий причалов, площадок для хранения лодок.
2. Замена перильного ограждения.
3. Устройство новых покрытий пирса.
4. Монтаж новых отбойников для лодок.
5. Разработать механизм вытягивания лодок из воды.
6. Разработать механизм транспортировки лодок.
7. Устройство лестниц выхода из воды.

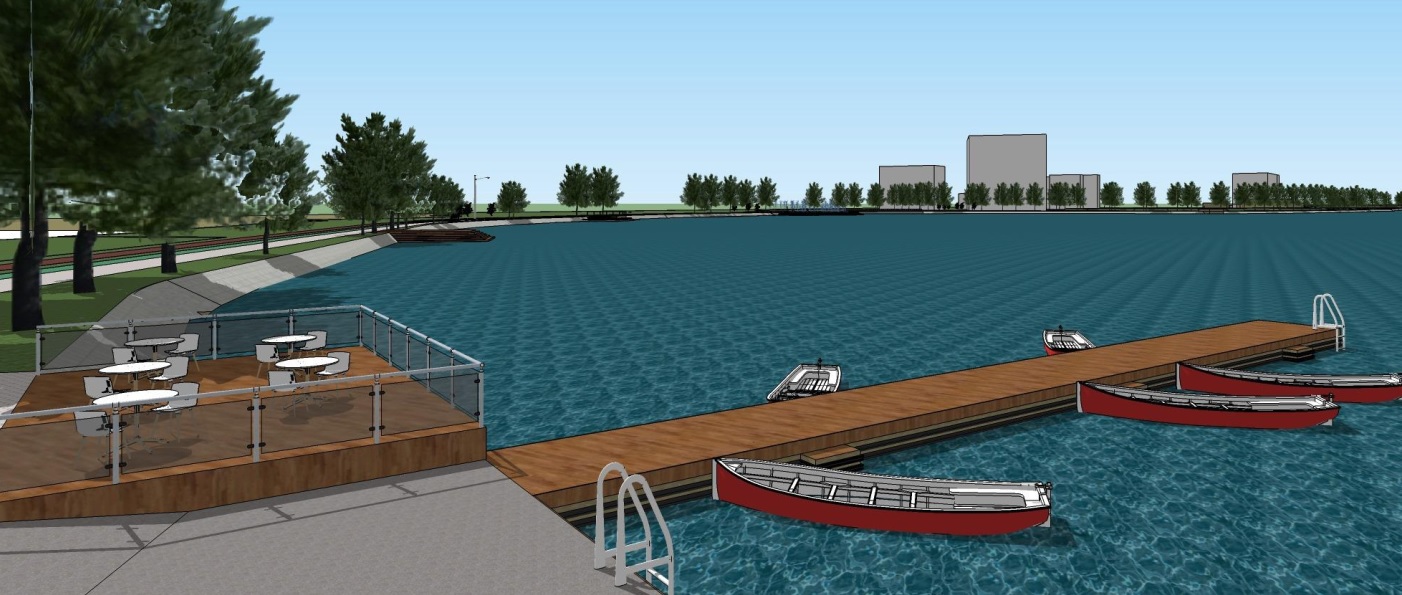

На картинке представлена визуализация, в архиве ее нет.
В архиве сам проект, генеральный план, причал, лестница на причале, механизм для спуска лодок и др.

Состав: ГП -1 Общие данные ГП -2 Схема рохмищення объектов реконструкции М 1: 5000 ГП -3 Фотофиксация существующего состояния ГП -4 Генплан (лодочная станция) М1: 200, причал №1, причал №2 М1: 100 ГП -5 Причал №3 М1: 100 ГП -6 перильные ограждения площадки для хранения лодок ГП -7 Спецификация расхода материалов ГП -8 Генплан (пирс) М1: 200 ГП -9 Лестница для выхода из воды М 1:20 ГП -10 закладных деталей ЗД-2 ГП -11 Механизм вытягивания лодок из воды ГП -12 Спецификация расхода материалов ГП -13 Визуализация ГП -14 Визуализация Язык документа

Софт: ArchiCAD 19

Сайт: www

Файлы:

Каталог / Строительство / Планы и благоустройство / Капитальный ремонт станции для лодок на городском озере на ул. Г.Мазепы в Ивано-Франковске

човни1.pln
