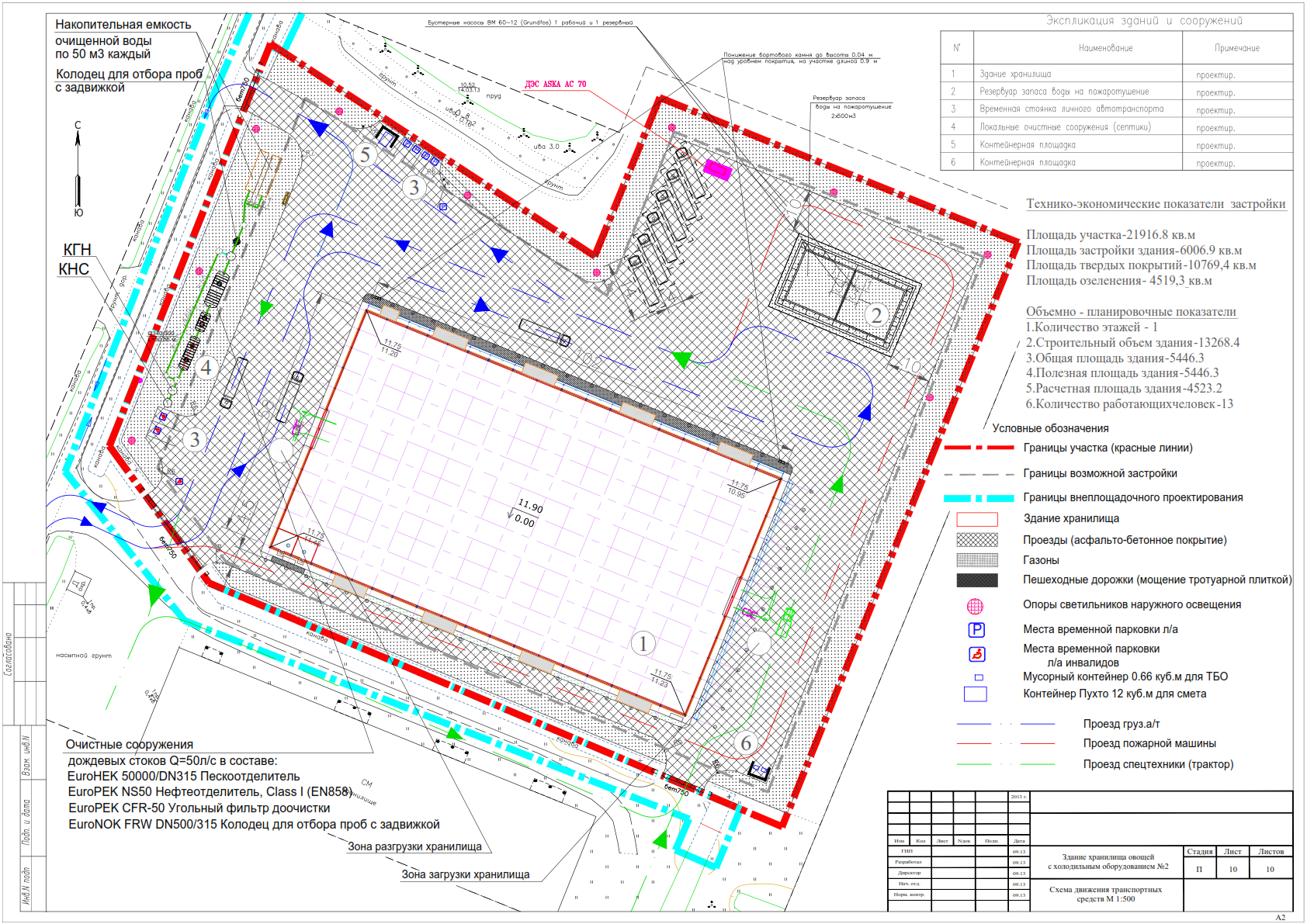

Схема планировочной организации земельного участка

В данной работе представлен один из разделов большого проекта производственного предприятия (хранилище овощей), а именно, СПОЗУ или ГП, кому как удобнее. Проект прошел экспертизу, объект находится в Ленинградской области, зона строительства относится к II климатическому району, подрайону II Б по СНиП 23-01-99*, рис. 1.
Основные характеристики участка:
Площадь участка в границе благоустройства 21916.8 кв.м.
Площадь застройки 6006.9 кв.м.
Площадь твердых покрытий 10769.4 кв.м.
Площадь озеленения в границах благоустройства 4519.3 кв.м.

Состав: ПЗ, Общие данные, Сит. план, Схема планировочной организации земельного участка, План организации рельефа, Конструкции дорожных одежд, План земляных масс, План благоустройства территории, Сводный план инженерных сетей, Разбивочный план, План движения транспортных средств Язык документа

Софт: AutoCAD 2014

Каталог / Строительство / Планы и благоустройство / Схема планировочной организации земельного участка

Просмотр файлов
СПОЗУ.dwg
СПОЗУ.ПЗ.doc
