Схема санитарной очистки и уборки города

Одесская Государственная академия строительства и архитектуры
Кафедра городского строительства и хозяйства
Курсовой проект по дисциплине" Содержания городской застройки"
На тему"Схема санитарной очистки и уборки города
Одесса-2015

В данном проекте рассматривается множество ценных указаний, схем, маршрутов, рекомендаций по уборке данной территории квартала
Куцрсовой содержит 1 лист А1 и 22 странички пояснительной записки

Состав: План микрорайона, роза ветров, ТЭП квартала,условные обозначения, Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Строительство / Планы и благоустройство / Схема санитарной очистки и уборки города

Мудрых Записка.docx

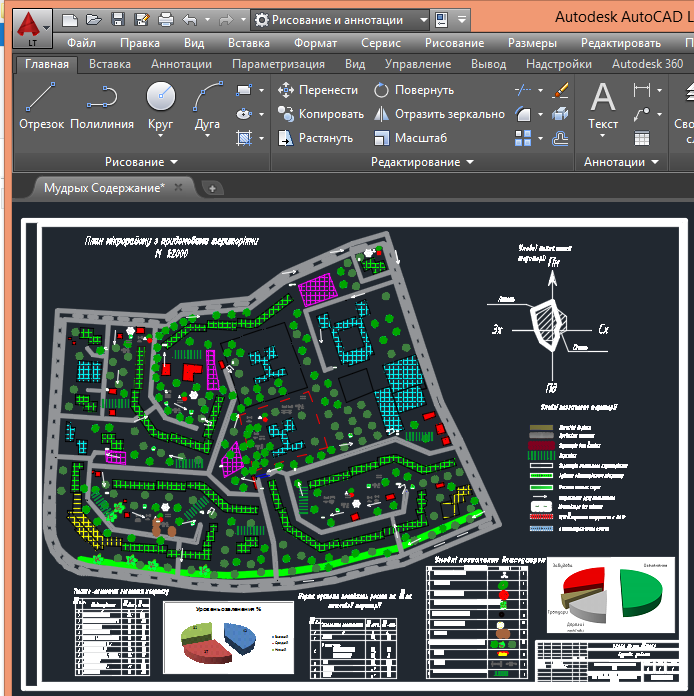

Мудрых Содержание.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
