Построение фасада, плана и разреза жилого дома
Череповецкий государственный университет
Кафедра строительства
Лабораторная работа номер 1 "Выполнение фасада, плана и разреза в программе Autocad" по дисциплине "Компьютерная графика и строительное черчение"
Череповец 2017
Расстояние между осями 1 и 2 - 9000, между А и Б - 4500, Б и В - 4500. Толщина наружных стен - 640, внутренних - 380, перегородок - 100. Оконные и дверные проёмы - произвольные. Высота да уровня крыши - 3000, до конька - 4500.

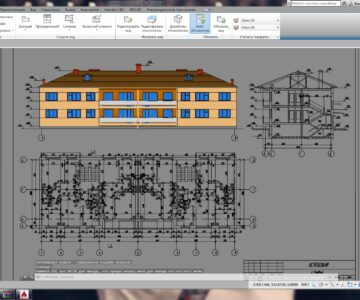

Состав: Фасад 1-2 , план на отметке 0.000, разрез 1-1.
Софт: AutoCAD 15
