Чертеж 2-этажного дома с чердачной крышей (фасад, план, разрез по лестнице)
Южно-Уральский государственный университет
Архитектурно-строительный факультет
Кафедра графики
Семестровая работа по дисциплине "Инженерная графика"
Челябинск 2013

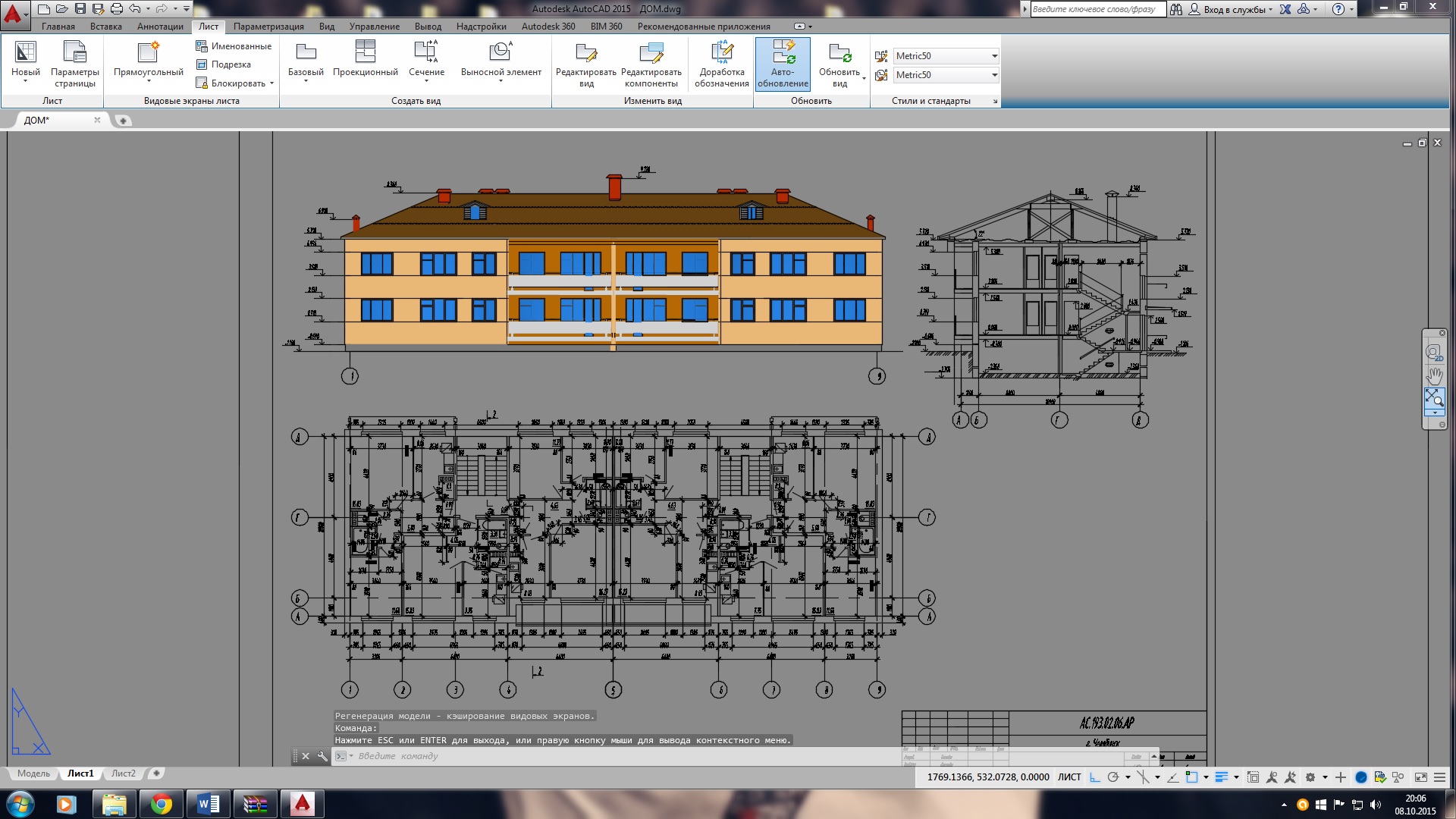

В данной работе представлен чертеж 2-х этажного жилого здания в 3 проекциях. Исходными данными являлся чертеж плана типового этажа здания без указания размеров оконных и дверных проемов. Работа содержит план типового этажа, фасад, разрез по лестнице.
