Технологическая карта на 4 этажное каркасное здание

ДГТУ, "ТиМСП", "ТВЗ", "Технологическая карта на многоэтажное каркасное здание", 2007г.

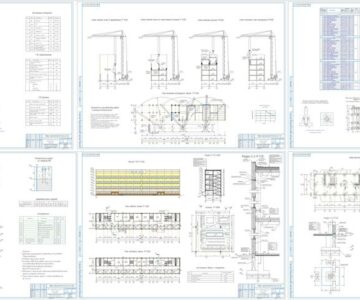

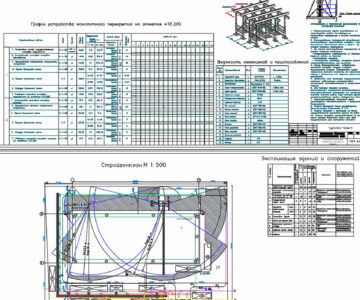

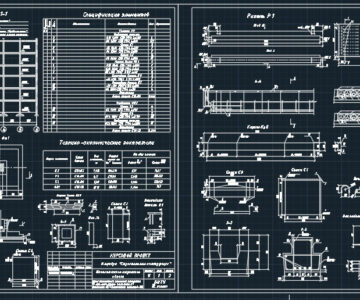

Курсовой проект содержит Лист А1- 1, пояснительная записка - 30 страниц.
Номенклатура устанавливается с учётом задания и исходных данных, согласно ЕНиР (4).
Каркасное 3-х пролетное здание с монолитным каркасом, с наружными стенами из железобетонных стеновых панелей и лестничной клетки из кирпича толщиной 380 мм.
Пролет – 6 х 6 м. Длина здания - 72 м.
Количество этажей - 4.
Высота этажа 4,8 м.
Каркас: монолитные колонны крайние сечением 300х300 мм высотой 4,8 м, монолитные колонны средние сечением 400х400 мм высотой 4,8 м, ребристое монолитное перекрытие толщиной 200 мм.
Ограждающие конструкции - стеновые панели высотой 1,2 м и 1,8 м, длиной 6 м.

Область применения технологической карты Комплексная технологическая карта составлена на монтаж 4-х этажного промышленного каркасного здания.
Высота этажей 4,8 м, размеры в плане 18 Х 72м.
Подъем конструкции осуществляется башенным краном КБ-405.1А.
Время строительства Март-Декабрь, продолжительность возведения здания 208 смены. Время рабочей смены 8 часов.
В состав работ, рассматриваемой карты входят: бетонирование колонн, бетонирование монолитного ребристого перкерытия,кладка стен лестничной клетки, монтаж лестничных маршей, монтаж стеновых панелей, сварка стыков, бетонирование стыков, герметизация швов стеновых панелей.
