Проектирование 4-этажного монолитно-каркасного здания

СУрГУ Кафедра строительных конструкций и технологий

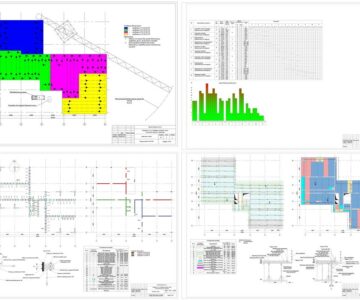

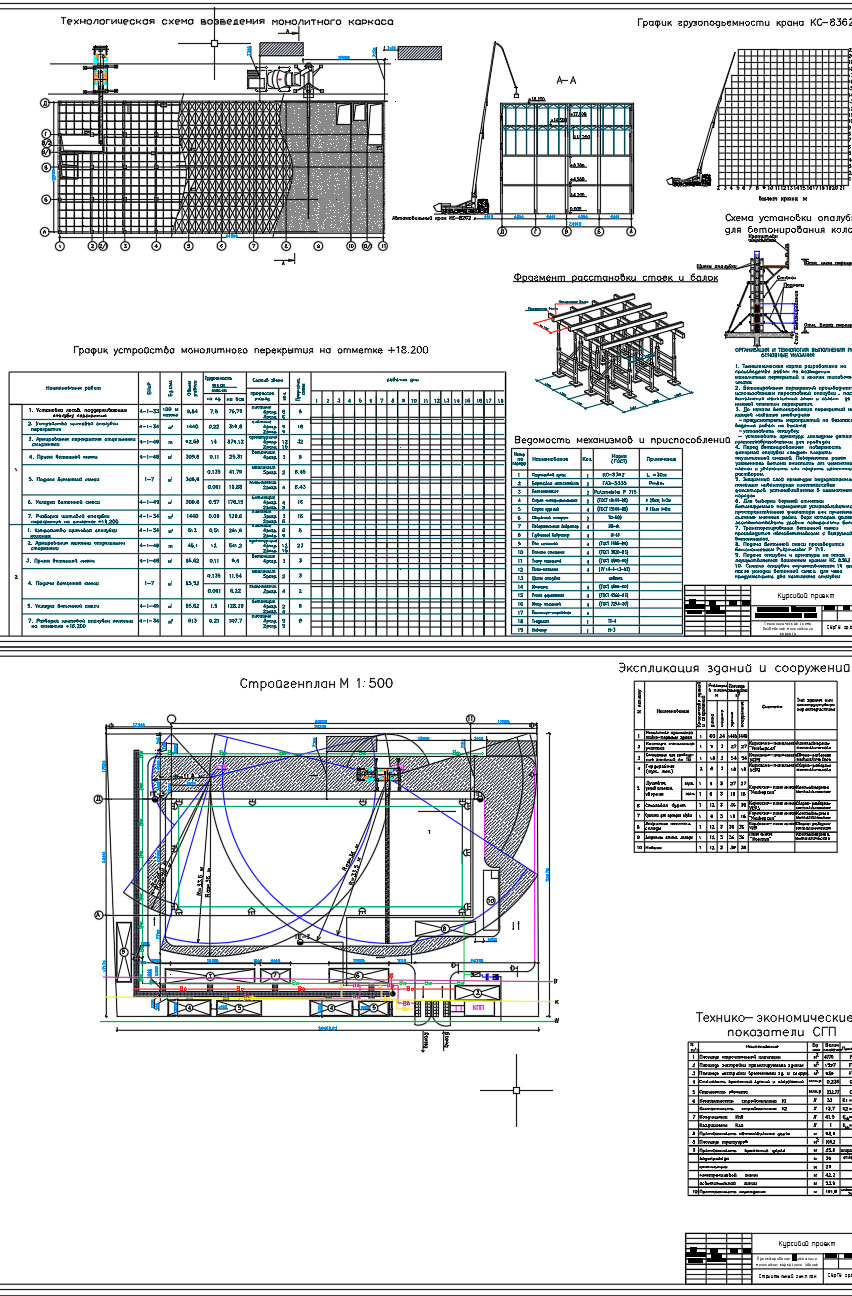

Технологическая карта и стройгенплан на монолитно-каркасное здание.Курсовой проект содержит Лист А1- 2, пояснительная записка - 95 страниц.
Номенклатура устанавливается с учётом задания и исходных данных, согласно ЕНиР (4).
Каркасное здание с монолитным каркасом, с наружными стенами из кирпича толщиной 380 мм.
Пролет – 6 х 6 м. Длина здания - 60 м.
Количество этажей - 4.
Высота этажа 4,5 м.
Каркас: монолитные колоннысечением 400х400 мм высотой 4,8 м, ребристое монолитное перекрытие толщиной 300 мм.

Технологическая карта разработана на устройство монолитной плиты перекрытия и колонн типового этажа 4-этажного административно-го здания в щитовой опалубке.
В состав работ, рассматриваемых технологической картой, входят:
- монтаж опалубки перекрытия типового этажа;
- арматурные работы;
- бетонирование стен перекрытия;
- демонтаж опалубки перекрытия.
Шаг колонн 6м. Длина здания 60м, ширина 24 м. Пространственная жесткость и устойчивость зданий обеспечивается совместной работой колонн, стен, объединенных монолитными дисками перекрытия и покрытия в единую пространственную систему. В качестве фундамента применяются железобетонные висячие сваи длиной 8м. Кусты свай соединяются в столб-чатом ростверке.
Перекрытия - монолитные балочные, толщина перекрытия - 200 мм, размер балок 500x600 мм, при этом арматура балок входит в перекрытие и бетонирование балок и плиты перекрытия выполняется одновременно. Шахты лифтов, лестничный узел выполняются из монолитного железобетона.
В качестве наружного заполнения в проекте предусмотрена кирпичная кладка. Между поверхностями стен и колонн каркаса предусмотрен зазор не менее 20 мм, кладка имеет гибкие связи с каркасом, не препятствующие горизонтальным смещениям каркаса вдоль стен.
Кровля плоская с внутренним водоотведением в ливневую канализацию.
В зависимости от назначения конструкций бетон применяется классов:
- для фундаментной плиты применяется бетон класса В15 на сульфатостойком портландцементе;
- для плит перекрытия применяется бетон класса В25 , толщиной 200мм;
-для балки применяется бетон класса В25 , сечением 500*600 мм;
- для колонн и диафрагм жесткости применяется бетон класса В25, сечением : колонны крайнего ряда -500*500 мм, колонны среднего ряда 600*600 мм ;
Для армирования монолитных железобетонных конструкций здания применяется арматура класса А-III (А-400) и А-I (А-240).

СОДЕРЖАНИЕ
Введение
РАЗДЕЛ 1 Технологическая карта на устройство монолитной плиты перекрытия
1.1. Область применения
1.2. Технология и организация процесса
1.3. Контроль качества и приемка работ
1.4. Калькуляция трудовых затрат
1.5. Калькуляция трудовых затрат на возведение типового этажа
1.6. Материально-технические ресурсы
1.7. Технико-экономические показатели
1.8. Охрана труда и техника безопасности
РАЗДЕЛ 2 Организация строительной площадки
2.1. Выбор крана
2.2. Подбор основных машин и механизмов
2.3. Компоновка объектного стройгенплана
2.4. Расчет потребности во временных зданиях и сооружениях
2.5. Расчет площадей складов
2.6. Расчет потребности в воде
2.7. Расчет потребности в электроэнергии и освещение строительной площадки
2.8. Расчет потребности в сжатом воздухе
2.9. Технико-экономические показатели стройгенплана
2.10. Техника безопасности, противопожарные мероприятия на стройплощадке и охрана окружающей среды.
СПИСОК ЛИТЕРАТУРЫ
