ОБЩИЕ СВЕДЕНИЯ О ОБЪЕКТЕ СТРОИТЕЛЬСТВА
Проектируемый Дарасинский рудник размещается в Минской области Республики Беларусь.
Площадка строительства характеризуется спокойным рельефом. Климат района - умеренно континентальный. На повышенных участках почвы хорошо дренируют. В пониженных местах часто встречаются заболоченные участки с близко подходящими грунтовыми водами.
основанием фундаментов зданий и сооружений будут служить:
- насыпные грунты из песка средней крупности, уплотненные до Ксом > 0,95;
- песок мелкий средней прочности со следующими характеристиками: Yu = 1,72 г/см3, С ц = 2,0 кПа, ср п = 33,1°, Е = 21 МПа.
песок мелкий прочный со следующими характеристиками: уп= 1,81 г/см3, Сп = 3,9 кПа, ср„ = 35,9°, Е = 41,5 МПа.
Грунтовые воды встречены на глубине 1,3-19,9 м, что соответствует абсолютных отметках от 129,35 до 147,97 м. Воды безнапорные и обладают местным напором. Высота напора 0,3-18,4 м, что соответствует от-меткам пьезометрического уровня 146,3-147,97м. Питание вод происходит за счет атмосферных осадков, поверхностных вод, разгрузка - в местную ортографическую сеть. В период обильного выпадения атмосферных осадков и весеннего снеготаяния возможно поднятие уровня грунтовых вод на 1,0 м.
По результатам анализа подземные воды и грунты относятся к классу неагрессивные (класс среды ХАО).
При разработке строительного проекта были учтены следующие нагрузки и воздействия:
- характеристическое значение снеговой нагрузки на грунт для снегового района 1в - 1,43 кПа; основное значение базовой скорости ветра - 21 м/с;
- монтажные и эксплуатационные нагрузки по технологическим заданиям.
Расчетная зимняя температура наружного воздуха согласно СНБ 2.04.02-2000:
- средняя наиболее холодной пятидневки обеспеченностью 0,92 - ми-нус 24 °C;
- средняя наиболее холодных суток обеспеченностью 0,92 - минус 28 °C.
Нормативная глубина промерзаяния грунтов составляет для суглинков и глин -1,03 м; супесей и песков -1,25 м; песков средних, крупных гравелистых -1,34 м.
Для связи промышленной площадки рудника с внешней сетью авто-мобильных дорог ранее запроектировано примыкание с устройством переходно-скоростных полос с существующей автодороги III технической категории Н-9441 «Слуцк-Погост» на подъездную автодорогу ГУ категории с твердым покрытием примыкающей (комплект 670-45- 17-С0-АД-0.0.5 «С»,670-45-17-С0-АД1-0.0.5 «С»). Для обслуживания внешних инженерных сетей, а также конвейерного транспорта предусматривается строительство патрульных дорог, которые будут запроектированы во второй очереди строительства.
Площадка предприятия по функциональному использованию делится на следующие зоны:
- предзаводская зона;
- зона основного производства;
- зона вспомогательного производства;
- зона обслуживания производства.
В предзаводской зоне предусматривается:
- устройство трех парковок личного транспорта для работающего персонала Дарасинского рудника;
- устройство автобусной остановки для высадки и посадки с отдельно выделенной полосой.
Зона основного производства включает набор следующих зданий и сооружений:
- надшахтное здание скипового ствола с копром и перегрузочным уз-лом (поз. 201.1 по гп);
- надшахтное здание клетевого ствола с копром (поз. 202.1 по гп);
- здание подъемных машин скипового и клетевого стволов (поз. 203 по гп);
- здание подъемной машины N2 скипового ствола (поз. 204 по гп);
- здание главной вентиляторной установки (поз. 205 по гп);
- калориферная (поз. 206 по гп);
- цех дробления (поз. 207 по гп);
- склад руды (поз. 208 по гп);
- галереи №№ 101, 102, 103 (поз. 209.101, поз. 209.102, поз. 209.103 по гп соответственно).
Промышленная площадка предприятия ограждается глухим забором из железобетонных плит высотой не менее двух метров с устройством колючей проволоки «Егоза».
Промышленная площадка имеет три рассредоточенных автомобильных выезда. Для заезда/выезда предусмотрен контрольно-пропускной пункт со смотровыми площадками.
Инженерная подготовка территории заключается в срезке плодородного грунта на площади 7 594 м2 с последующим его перемещением в от-вал.
До начала производства работ необходимо произвести демонтаж временных зданий и сооружений, предназначенных на период проходки стволов, демонтировать покрытие из плит.
Устройство насыпи площадки разделено на два этапа проектирования.
Первый этап: ранее разработаны комплекты 670-45- 17-200-ГП-0.0.7 ст. «С» (Инженерная подготовка территории. Подготовительный период) и 669-45-17-200-ГП-0.0.1-И4 ст. «С» (Инженерная подготовка тер-ритории. Подготовительный период);
Второй этап: устраиваются постоянные проезды, а так же выполняется благоустройство территории: пешеходные дорожки, малые архитектурные формы, газон.
Для подсчета земляных масс использованы четыре существующие поверхности, три из которых ранее запроектированные в комплектах:
- 670-45-17-200-ГП-0.0.7 ст. «С» (Инженерная подготовка
территории.
Подготовительный период);
- 669-45-17-200-ГП-0.0.1-И4ст. «С» (Инженерная подготовка
территории.
Подготовительный период);
- 670-17/6.6-19-200-ГТ-1.0.0 ст. «С» (Подготовительный период);
- Четвертая поверхность - существующий рельеф с учетом срезки растительного грунта слоем 0,30 м.
Вертикальная планировка по промплощадке сырьевой базы, решена в насыпи. Высота насыпи по площадке составляет от 1.3 м до 3,0 м.
Отметки планировки территории назначены с учетом:
- предотвращение затопления территории промплощадки в период прохождения дождей и таяния снега;
Вертикальная планировка запроектирована с учетом надежного от-вода дождевых и талых вод от зданий и сооружений в проектируемую ливневую канализацию и дальнейшего отвода в проектируемые очистные сооружения.
Проектом строительства первой очереди предусматриваются следующие здания и сооружения:
- надшахтное здание скипового ствола с копром. Перегрузочный узел надшахтного здания скипового ствола, ( поз. по г/п № 201.1, № 201.4);
- надшахтное здание клетевого ствола с копром. ( поз. по г/п № 202.1);
- здание подъемных машин скипового и клетевого стволов, ( поз. по г/п № 203);
- здание подъемной машины №2 скипового ствола, ( поз. по г/п № 204);
- здание главной вентиляторной установки, ( поз. по г/п № 205);
- цех дробления, ( поз. по г/п № 207);
- склад руды, Перегрузочный узел склада руды ( поз. по г/п № 208, №208.1);
- галерея №101, ( поз. по г/п № 209.101);
- галерея №102, ( поз. по г/п № 209.102);
- галерея №103, (поз. по г/п № 209.103);
- административно-бытовой корпус, ( поз. по г/п № 215);
- надземный ходок, (поз. по г/п № 216);
- надземный ходок. Тепловой пункт, ( поз. по г/п № 216.1);
- насосная станция водоснабжения с резервуарами, ( поз. по г/п № 217);
- насосная станция на скважине №1, ( поз. по г/п № 217.2);
- насосная станция на скважине №2, ( поз. по г/п № 217.3);
- тарный склад нефтепродуктов, ( поз. по г/п № 220);
- транспортная проходная №1, ( поз. по г/п № 222.1);
- пассажирский павильон, ( поз. по г/п № 223);
- гаражно-складской блок, ( поз. по г/п № 227);
- склад отработанных масел, ( поз. по г/п № 230);
- склад баллонов с ацетиленом под навесом, ( поз. по г/п № 232);
- электрощитовая, ( поз. по г/п № 221);
- ГПП 110/10 кВ. ЗРУ 10 кВ, ( поз. по г/п № 225.1).
КРАТКАЯ ХАРАКТЕРИСТИКА ОБЪЕКТА ПОДОБЪЕКТА
Здание подъёмных машин скипового и клетевого ствола (поз. по ген-плану № 203)
Здание подъемных машин клетевого ствола представляет собой два сблокированных объема.
Производственный корпус в осях Б-Е с размерами в плане 25,5x57,35 м (шаг колонн от 4,45 до 8,0 м), высотой до нижнего пояса ферм покрытия 19,0 м и перекрытиями на отм. +4,200, +7,200 выполнено в металлическом каркасе. Стальные сварные колонны опираются на монолитные железобетонные ростверки столбчатого типа.
Несущие конструкции покрытия - металлические фермы пролетом 25,5 м.
Пространственная неизменяемость здания обеспечена в поперечном направлении жесткостью одноэтажных рам, колонны которых жестко сопряжены с фундаментами, в продольном - совместной работой вертикальных и горизонтальных связей и жесткими дисками железобетонных пере-крытий.
Перекрытия на отм. +4,200, +7,200 - монолитные железобетонные по встроенному металлическому каркасу.
Здание подъемных машин оборудуется двумя подвесными кранами грузоподъемностью 5,0 т и 10,0 т.
Фундаменты под подъемные машины - монолитные железобетонные.
Двухэтажный блок электротехнических и вспомогательных помещений в осях А-Б с размерами в плане 7,5x51,45 м (шаг колонн от 4,45 до 8,0 м), высотой до низа балок покрытия от 10,2 до 10,42 м и перекрытиями на отм. +5,550, + 7,200 выполнен в стальном рамно-связевом каркасе. Металлические колонны опираются на монолитные железобетонные ростверки столбчатого типа.
Пространственная неизменяемость блока обеспечена жестким сопряжением колонн с фундаментами и шарнирным сопряжением с балками каркаса производственного корпуса, жестким диском монолитного железобетонного перекрытия на отм. +5,550, +7,20 и системой вертикальных связей и горизонтальных связей.
Покрытие блоков принято из листов профилированного настила по стальным прогонам.
Стеновое ограждение корпуса предусматривается из сэндвич-панелей поэлементной сборки.
Площадки обслуживания оборудования, наружные площадки и лестницы запроектированы в стальных конструкциях.
Лестничная клетка в производственном корпусе предусматривается из монолитного железобетона.
Фундаменты под каркас здания и технологическое оборудование выполнены в монолитном железобетоне по свайному основанию. Проектом предусматривается устройство буронабивных свай в извлекаемых обсадных трубах.
Внутренние стены и перегородки - кирпичные.
Наружные стены - сэндвич-панели поэлементной сборки с утеплителем из минераловатных плит и из монолитного ж/б.
Цоколь - бетонный с утеплением методом легкой штукатурной системы.
Кровля - рулонная совмещенная.
Водосток-внутренний организованный.
Полы - бетонные, керамическая плитка, линолеум.
Окна - из профиля ПВХ.
Двери, ворота - металлические.
Наружная отделка - окраска фасадной краской, в том числе по легкой штукатурной системе утепления (цоколь), нанесение на поверхность металлических панелей в заводских условиях защитно-декоративного химически стойкого полимерного покрытия.
Внутренняя отделка - полимерное покрытие сэндвич-панелей поэлементной сборки, облицовка керамической плиткой, окраска акриловой краской.

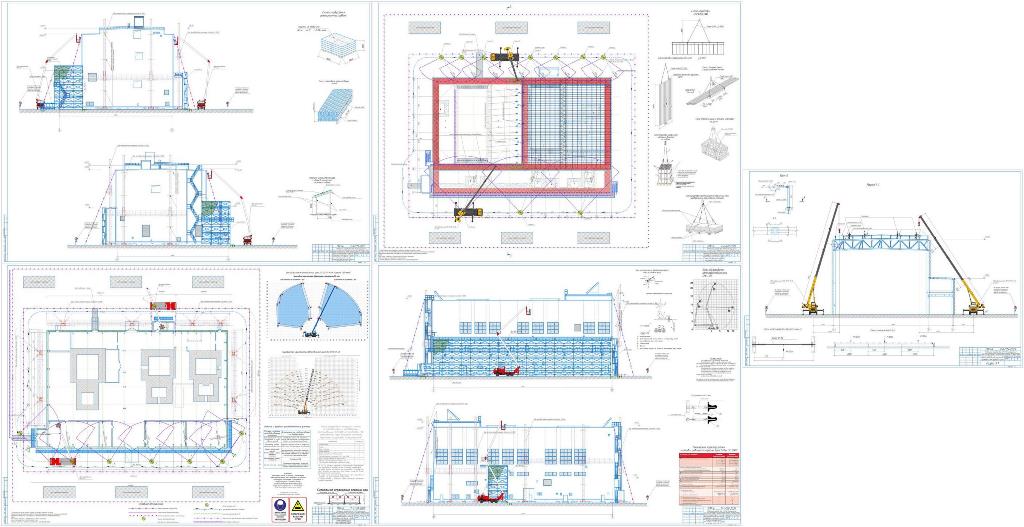

Основные виды работ по проекту производства работ:
-Устройство рулонной совмещенной кровли.
-Устройство ограждающих конструкций из сэндвич-панелей поэлементной сборки.
