Производство земляных работ

ИСИ СФУ
Кафедра: СМиТС
КУРСОВОЙ ПРОЕКТ
Тема: «Производство земляных работ»
Красноярск 2018

Исходные данные:
1. Строительство участка канальной тепловой сети;
2. Трубы: стальные электросварные по ГОСТ 8696-74 длина трубы 10 метров. Dн=108 мм, Dвн=100 мм, масса 1 метра трубы = 12,26 кг;
3. Протяженность теплотрассы : длина траншеи 1100м;
4. Грунт - торф; коэффициент первоначального разрыхления = 1,3; коэффициент остаточного разрыхления = 1,10;
5. Время строительства – лето;
6. Канал КЛ 90-45; ширина траншеи понизу = 2,25 м; ширина Е = 1150 мм; высота H = 630 мм; условный диаметр = 100мм;
7. Размеры камер: наружные размеры = (2,1 х 2,1); высота наружная =4,97 м; высота внутренняя = 4,7 м; количество камер = 3;
8. Район строительства Тбилиси; глубина промерзания = 0,8 м; количество дренажных колодцев =6.

Основная задача курсовой работы – приобретение навыков подсчета объемов земляных работ, подбора комплектов машин по техническим показателям.

Содержание:
Введение 4
1 Технология земляных работ 5
2 Способы разработки грунта 6
3 Способы уплотнения грунта 8
4 Расчет объемов земляных работ 9
4.1 Определение размеров траншей и котлованов 9
4.2 Определение объемов работ по разработке грунта в котловане и траншее 12
4.3 Определение объемов работ по срезке растительного слоя грунта с котлована и траншеи 13
4.4 Определение объемов работ по зачистке дна котлована и траншеи 14
4.5 Определение объемов работ по разработке грунта в котловане и траншее экскаватором с погрузкой в транспортные средства 15
4.6 Определение объемов работ по разработке грунта в котловане и траншее экскаватором с выгрузкой в отвал. 17
4.7 Определение объема грунта обратной засыпки 18
4.8 Составление ведомости объемов земляных работ 19
5 Выбор комплекта машин для производства земляных работ. 20
6 Выбор монтажных кранов 24
7 Техника безопасности при производстве земляных работ. 26
Список использованных источников 28
Приложение А 29

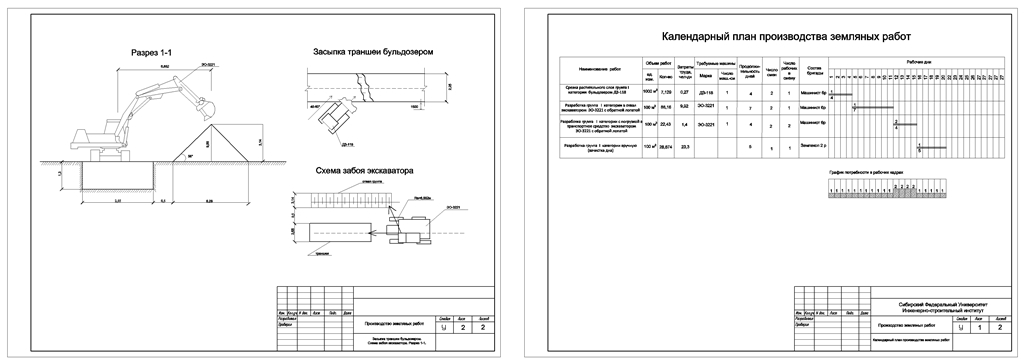

Состав: календарный план производства земляных работ, засыпка траншеи бульдозером, схема забоя экскаватора Язык документа

Софт: AutoCAD 2016

Файлы:
записка.docx
калькуляция затрат труда.docx
содержание .docx
чертеж.dwg
