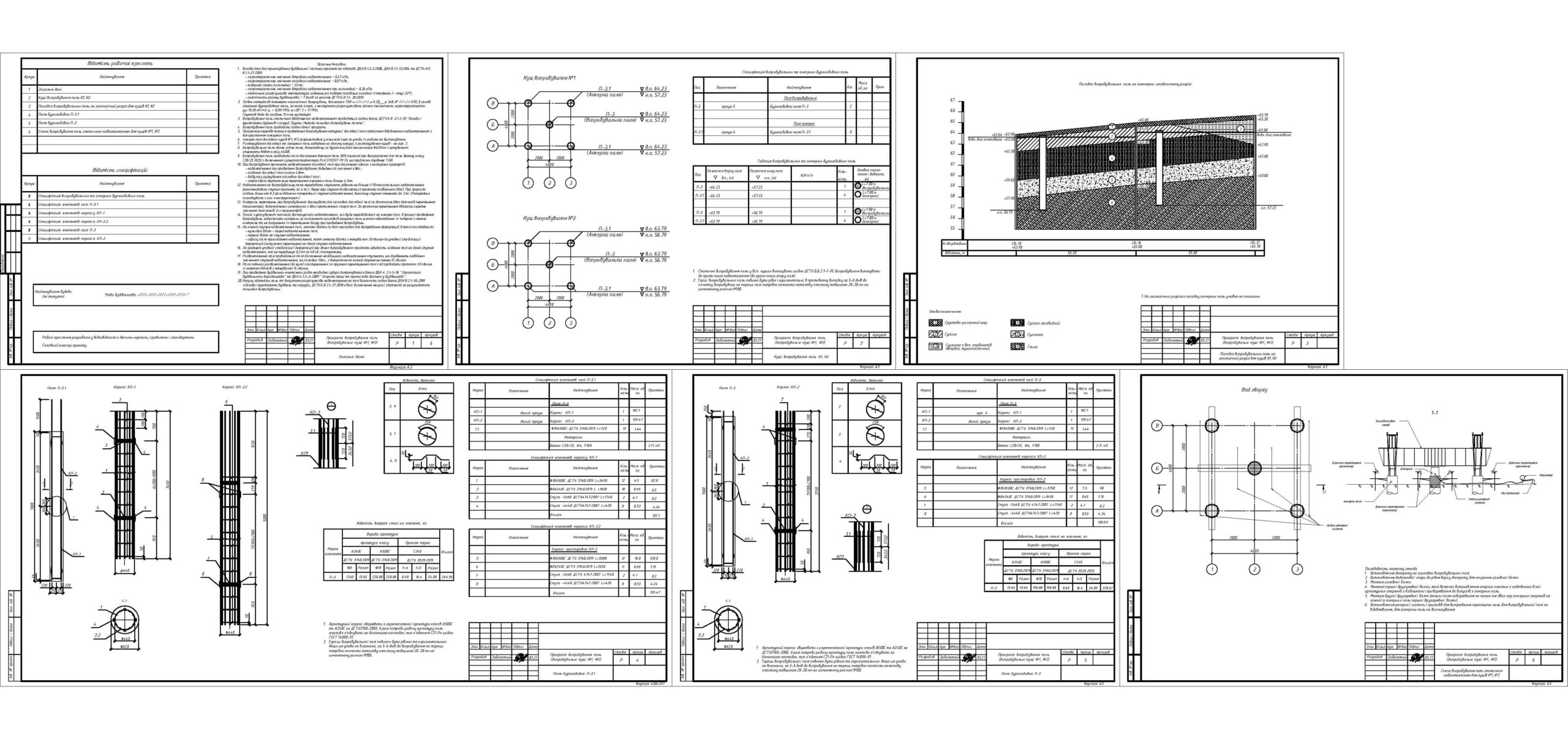

Данні креслення є окремим томом робочого проекту.
Назва тому: Програма випробування паль (ПВП).
1. Вихідні дані для проектування будівельної частини прийняті на підставі: ДБН В.1.2-2:2006, ДБН В.1.1-12:2014 та ДСТУ-Н Б В.1.1-27:2010:
- характеристичне значення вітрового навантаження – 0,47 кПа;
- характеристичне значення снігового навантаження – 0,87 кПа;
- товщина стінки гололедиці – 22 мм;
- характеристичне значення вітрового навантаження при гололедиці – 0,26 кПа;
- мінімальна розрахункова температура зовнішнього повітря (найбільш холодної п’ятиденки ) - мінус 22°С;
сейсмічність району будівництва – 7 балів за шкалою ДСТУ Б.В.1.1- 28:2010.
2. Випробування паль статичним вдавлюючим навантаженням проводяться згідно вимог ДСТУ Б В .2.1-1-95 "Основи і фундаменти будинків і споруд. Ґрунти. Методи польових випробувань палями".
3. Випробування паль проводити згідно даної програми.
4. Програмою передбачається проведення випробування натурної дослідної палі статичним вдавлюючим навантаженням з використанням анкерних паль.
5. Анкерні палі дослідних кущів №1, №2 запроектовані у кількості 4шт за умови їх роботи на висмикування.
- Главная -
- Чертежи -
- Строительство -
- Проекты производства работ и Технологические Карты -
- Рабочий проект программы испытания свай
Рабочий проект программы испытания свай
0
2
96
0
0
150

Сообщить о проблеме
Автор
Дата
20.03.2024
Язык
Украинский
Состав
Программа испытания буронабивных свай (ПИС)
Софт
AutoCAD 2010
