Полоцкий государственный университет
Кафедра строительного производства
Курсовой проект по дисциплине: «Организация и управление в строительстве»
тема проекта: «Разработка графика производства работ и объектного стройгенплана (надземная часть здания) для проекта производства работ на строительство здания»
Новополоцк 2018
Несущая схема здания – сборный железобетонный каркас.
Размеры в плане 25,04×37,04 м. Шаг колонн – 6 м. Число этажей – 8. Высота этажа – 3,3 м. Отметка парапета – 26,7 м. Объем здания – 24538 м3.
Фундаменты – сборные ж/б. Глубина заложения фундамента – 1,7 м
Колонны – сборные ж/б, поэтажные.
Ригели, плиты перекрытия, лестничные марши, диафрагмы жесткости – сборные ж/б.
Перегородки – кирпичные толщиной 120 мм и гипсокартонные.
Стеновые панели – сборные ж/б (угловые блоки, рядовые и простеночные).
Окна и двери – ПВХ.
Кровля – плоская рулонная двухслойная. Состав кровли: пароизоляция оклеечная в один слой; плиты пенополистирольные на битумной мастике толщиной 25 см; выравнивающая стяжка без армирования толщиной 30 мм; кровля из рулонных материалов двухслойная.
Полы тип 1 (подвал) – бетонные. Отделка тип 1 (подвал) – простая окраска стен по штука-турке; простая окраска потолков.
Полы тип 2 (рабочий кабинет на всех этажах) – линолеум. Отделка – оклейка стен и пере-городок обоями; штукатурка поверхностей стен улучшенная; улучшенная окраска потолков. От-делка тип 2а (рабочий кабинет на всех этажах) – оклейка стен и перегородок обоями.
Полы тип 3 (коридор на всех этажах) – плиточные. Отделка тип 3 – улучшенная окраска стен по штукатурке; улучшенная окраска потолков. Отделка тип 3а (коридор на всех этажах) – улучшенная окраска стен.
Полы тип 4 (санузел на всех этажах) – плиточные. Отделка – облицовка керамическими глазурованными плитками стен; улучшенная окраска потолков.
Полы тип 5 (рабочий кабинет на всех этажах) – ламинат. Отделка – оклейка стен и перего-родок обоями; улучшенная окраска потолков. Отделка тип 5а (рабочий кабинет на всех этажах) – оклейка стен и перегородок обоями.
Наружная отделка – окраска фасадов цементная.

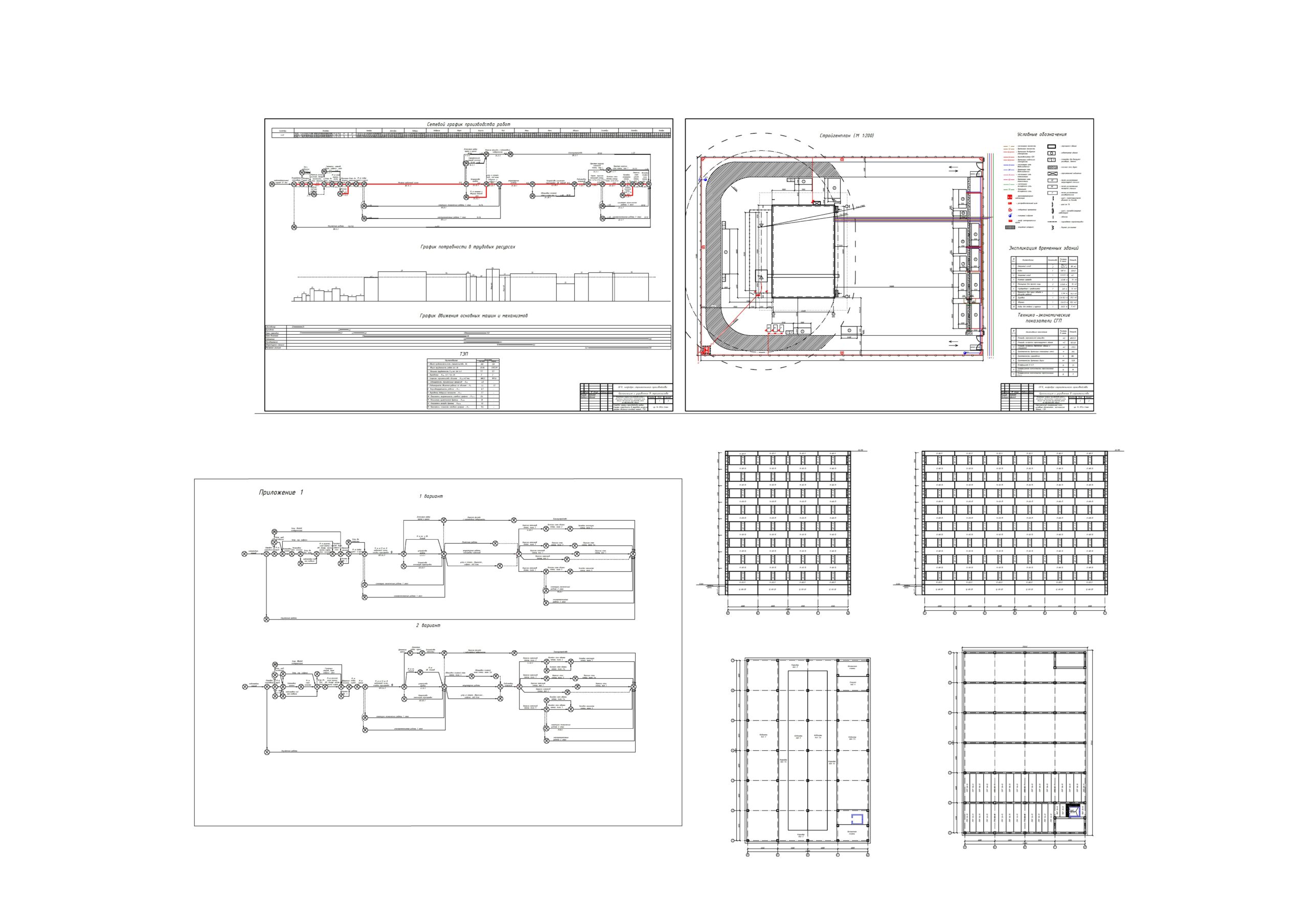

Графическая часть 2 листа А1: сетевой график, стройгенплан
Содержание
1 Введение 4
1.1 Характеристика объекта 4
2 Разработка календарного плана производства работ на объекте 6
2.1 Расчет нормативной продолжительности строительства 6
2.2 Составление номенклатуры работ, подлежащих выполнению 6
2.3 Определение объемов, трудоемкости работ и затрат машинного времени 6
2.4 Выбор ведущих строительных машин и обоснование методов по производству работ (в том числе выполняемых в зимний период времени) 17
2.5 Формирование рационального состава бригады на возведение коробки 17
2.6 Обоснование сменности работ 18
2.7 Расчет продолжительности работ 19
2.8 Выбор и обоснование методов организации строительного производства 19
2.9 Разработка сетевой модели 20
2.10 Расчет сетевой модели производства работ по строительству здания 20
2.11 Корректировка сетевого графика по критерию «время» 20
2.12 Разработка ресурсных графиков (график потребности в трудовых ресурсах и график движения ведущих машин и механизмов) 20
2.13 Корректировка сетевого графика производства работ по трудовым ресурсам 20
2.14 Расчет ТЭП календарного планирования 21
2.15 Требования по охране окружающей среды 22
3 Проектирование строительного генерального плана 23
3.1 Привязка средств механизации 23
3.2 Размещение складов 23
3.3 Размещение временных зданий 23
3.4 Проектирование внутриплощадочных дорог 24
3.5 Размещение временных коммуникаций на строительной площадке 24
3.6 Расчет площади складов 24
3.7 Расчет временных зданий 25
3.8 Проектирование временного водоснабжения строительной площадки 26
3.9 Проектирование электроснабжения строительной площадки 28
3.10 Расчет ТЭП строительного генерального плана 29
Список используемой литературы 31
