Разработка проекта производства работ на возведение многоэтажного 4-хсекционного здания

Полоцкий государственный университет
Кафедра строительного производства
Курсовой проект по дисциплине организация строительного производства
Тема: Разработка проекта производства работ на возведение здания
Новополоцк 2016

В данном курсовом проекте ведётся разработка проекта производства работ (ППР) на возведение общественно-бытовых корпусов. Здание состоит из четырех секций разной этажности. Число этажей 1/2/3/4 секции – 7/5/7/9. Высота этажа – 4,3 м.
Фундаменты – сборные ж/б (плиты фундамента – ФЛ 10.30-3 (масса 1,75 т), блоки стен БЛ400 – ФБС 12.4.6 (масса 0,64 т), блоки стен БЛ 500 – ФБС 12.5.6 (масса 0,79 т), глубина заложе-ния фундамента – 1,8 м.
Стены наружные толщиной 510 мм – из кирпича керамического эффективного с заполнени-ем плитами пенополистирольными, внутренние стены толщиной 380 мм и перегородки толщи-ной 120 мм – из кирпича керамического эффективного.
Плиты перекрытия и покрытия – сборные ж/б (1,5×6 м).
Кровля – плоская рулонная.
Полы тип 1 – бетонные, тип 2 – линолеум, тип 3 – керамическая плитка.
В конструкции пола типа 3 предусмотрена гидроизоляция.
Отделка тип 2 – высококачественная окраска потолков/стены оклеиваются обоями. Отделка тип 3 – простая окраска потолков/ облицовка стен керамической плиткой.
Окна 1,5×1,5 м – ПВХ со стеклопакетами, двери 0,9×2,2 м – ПВХ.

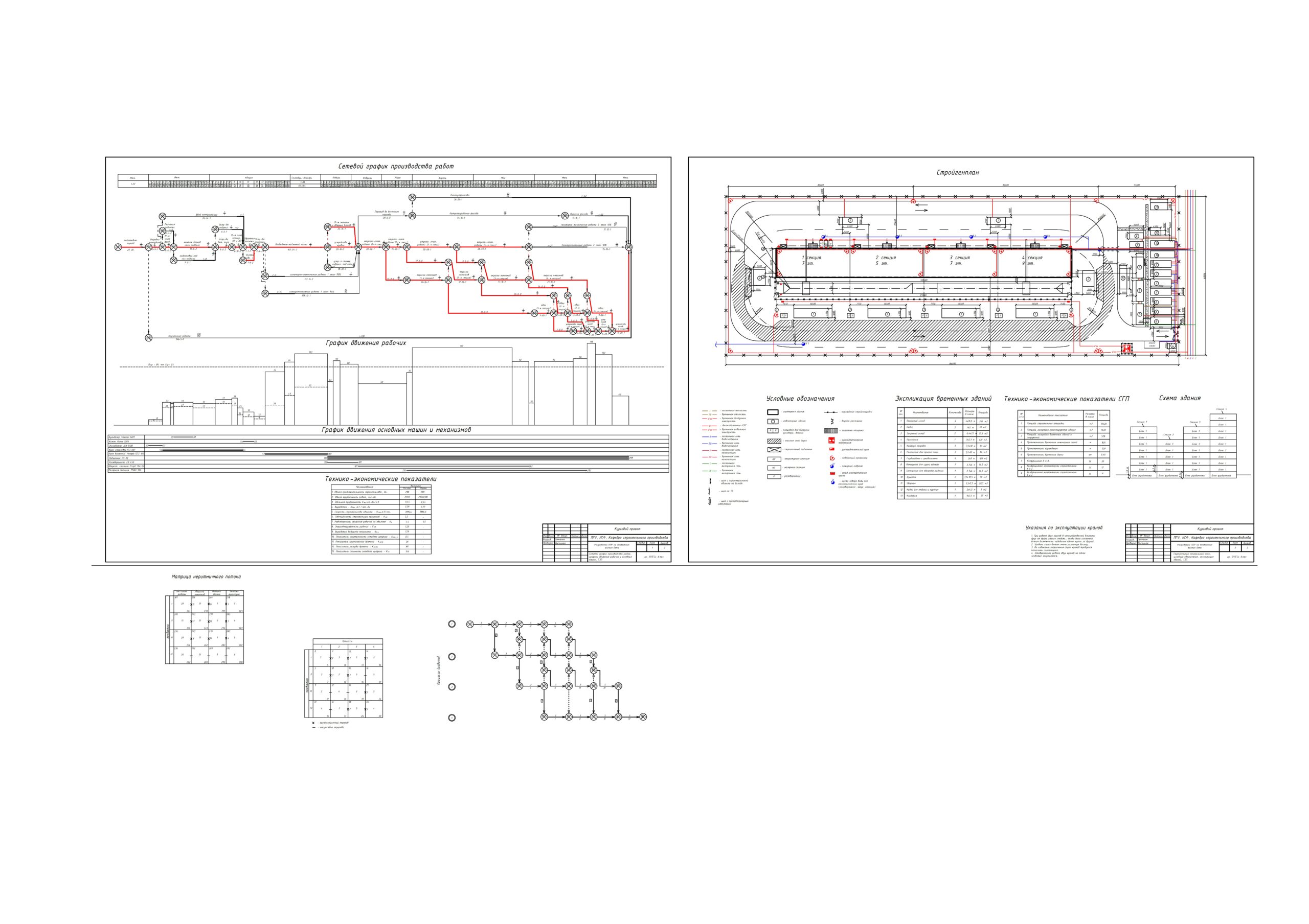

Графическая часть 2 листа А1: сетевой график производства работ, стройгенплан

Содержание

Введение 4
1 Разработка календарного плана производства работ на объекте 5
1.1 Определение номенклатуры работ, подлежащих выполнению 5
1.2 Определение объемов строительно-монтажных работ 5
1.3 Выбор строительных машин и механизмов для производства работ и обоснование методов по производству работ (в т. ч. выполняемых в зимнее время) 6
1.4 Составление ведомости затрат труда и машинного времени 8
1.5 Формирование рационального состава бригад 12
1.6 Обоснование сменности работ 13
1.7 Расчет продолжительности работ 13
1.8 Выбор методов организации строительного производства, обоснование назначенного количества захваток, увязка работ, максимально совмещенных в пространстве и времени 14
1.9 Разработка сетевой модели (2-3 варианта организационно-технологических схем возведения объекта) 14
1.10 Расчет сетевого графика производства работ 14
1.11 Корректировка сетевого графика по критерию «время» и «ресурсы» 16
1.12 Разработка ресурсных графиков 17
1.13 Расчет ТЭП календарного планирования 17
1.14 Требования по охране окружающей среды 19
2 Проектирование строительного генерального плана 20
2.1 Расчёт основных элементов стройгенплана (складов, временных зданий) 20
2.2 Проектирование временного водоснабжения, электроснабжения строительной площадки 22
2.3 Привязка средств механизации 25
2.4 Размещение временных внутриплощадочных дорог, временных коммуникаций на стройплощадке 25
2.5 Расчет ТЭП стройгенплана 25
Список используемой литературы 26

Состав: Сетевой график, график движения рабочих, график движения машин, тэп, стройгенплан, ПЗ Язык документа

Софт: AutoCAD 2014
