Разработка технологической карты на монтаж каркаса производственного здания

Сибирский Федеральный Университет
Кафедра строительных материалов
Курсовой проект по дисциплине «Технология строительных процессов»
На тему: «Разработка технологической карты на монтаж каркаса производственного здания»
Красноярск 2019

Исходные данные:
Монтируемое здание состоит из 3-х пролетов:
- 1-ый пролет: ширина – 18 м, длина – 144 м, шаг колонн - 12 м, высота внутреннего пространства – 8,4 м, мостовой кран грузоподъемностью 16 т.
- 2-ой пролет: ширина – 24 м, длина – 144 м, шаг колонн - 6 м, высота внутреннего пространства – 10,8 м, мостовой кран грузоподъемностью 16 т.
- 3-ий пролет: ширина – 18 м, длина – 144 м, шаг колонн - 12 м, высота внутреннего пространства – 8,4 м, мостовой кран грузоподъемностью 16 т.
В данной работе рассматривается процесс возведения железобетонного каркаса промышленного здания, составлена технологическая карта, произведен подбор ж/б элементов, выполнен подбор кранов, в графическая часть представляет состоит из 2х листов:

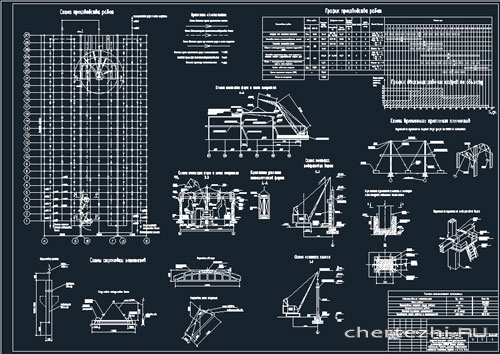

1 лист - схемы монтажа и производства работ
2 лист - Калькуляция трудовых затрат, график производства работ, технико-экономические показатели, схема пооперационного контроля, указания по технике безопасности
Внимание! чертеж выполнен в студенческой версии программы AutoCAD
Содержание пояснительной записки:
1 Область применения 3
2 Общие положения 4
3 Организация и технология выполнения работ 4
3.1 Подготовительные работы 4
3.2 Основные работы 6
3.3 Заключительные работы 10
4 Требования к качеству работ 11
5 Потребность в материально-технических ресурсах 13
5.1 Спецификация монтажных элементов 13
5.2 Подбор грузозахватных средств монтажа 14
5.3 Определение объемов работ 16
5.4 Выбор кранов по техническим параметрам 18
5.4.1 Подбор крана для монтажа колонн 19
5.4.2 Подбор крана для монтажа подкрановых балок 19
5.4.3 Подбор крана для монтажа стропильных ферм 20
5.4.4 Монтаж плит покрытия 21
5.5 Перечень технологической оснастки, инструмента, инвентаря и приспособлений 23
5.6 Материалы и изделия 23
6 Техника безопасности и охрана труда 24
7 Технико-экономические показатели 28
Список использованных источников 28

Состав: Пояснительная записка; Схема производства работ, схема монтажа колонн, схема монтажа подкрановых балок, схема монтажа ферм и плит покрытия - 1 лист; Калькуляция трудовых затрат, график производства работ, технико-экономические показатели, схема пооперационного контроля, указания по технике безопасности - 2 лист. Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Разработка технологической карты на монтаж каркаса производственного здания

Пояснительная записка.docx
Пояснительная записка.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
