Технологическая карта на монтаж одноэтажного промышленного здания с железобетонным каркасом

Сибирский федеральный университет
Кафедра строительных материалов и технологии строительства
Курсовая работа по дисциплине "Технологические процессы в строительстве"
На тему "Технологическая карта на монтаж одноэтажного промышленного здания с железобетонным каркасом"
Красноярск 2015

Данная технологическая карта составлена на монтаж железобетонного каркаса одноэтажного промышленного здания.
Здание одноэтажное промышленное трехпролетное с железобетонным каркасом (колонны, подкрановые балки, плиты покрытия, фермы). Здание имеет 4 пролета:
1-й: шириной 18 м, длиной 138 м, шагом колонн 6 м и высотой 8,4 м;
2-й: шириной 18 м, длиной 138 м, шагом колонн 6 м и высотой 8,4 м;
3-й: шириной 18 м, длиной 138 м, шагом колонн 6 м и высотой 8,4м;
4-й: шириной 18 м, длиной 138 м, шагом колонн 6 м и высотой 8,4м;

Во всех пролетах имеются мостовые краны, грузоподъемностью 16 т.
Конструктивная система – каркасная.
Конструктивная схема – рамно-связевый каркас.
Жесткость здания в продольном направлении обеспечивается жестким защемлением колонн в фундамент, диском плит покрытия, подкрановыми балками. В поперечном направлении рамами из колонн и стропильных ферм.
Содержание
1 Область применения............................................................................................3
2 Общие положения................................................................................................5
3 Технология и организация выполнения работ..................................................6
3.1 Подготовительные работы.....................................................................6
3.2 Основные работы....................................................................................7
3.3 Заключительные работы.......................................................................10
4 Требования к качеству работ.............................................................................11
5 Потребность в материально-технических ресурсах........................................15
5.1 Спецификация монтажных элементов................................................15
5.2 Определение объемов работ.................................................................16
5.3 Схема строповки монтируемых конструкций....................................18
5.4 Выбор кранов по техническим параметрам........................................20
5.4.1 Выбор крана для монтажа колонн по техническим параметрам...............................................................................20
5.4.2 Выбор крана для монтажа подкрановых балок по техническим параметрам……………....................................22
5.4.3 Сравнение кранов при монтаже подкрановых балок...........24
5.4.4 Выбор крана для монтажа стропильных ферм по техническим параметрам........................................................27
5.4.4 Выбор крана для монтажа плит покрытий по техническим параметрам........................................................29
5.5 Перечень технологической оснастки, инструмента, инвентаря и приспособлений..................................................................................35
6 Техника безопасности и охрана труда..............................................................37
7 Технико-экономические показатели.................................................................42
Список использованных источников..................................................................

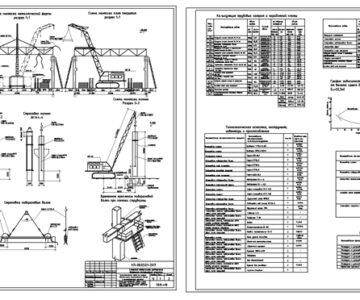

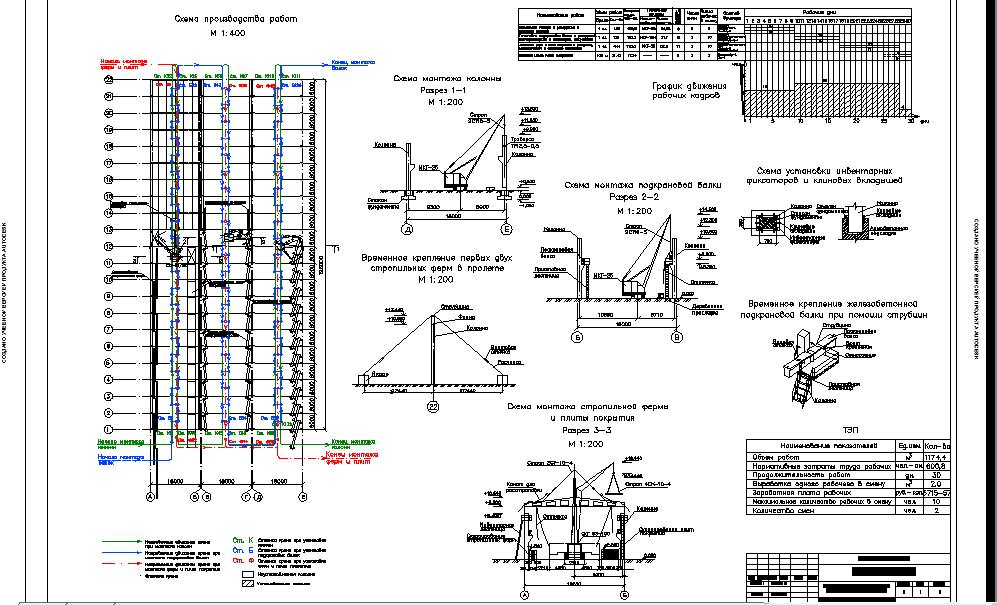

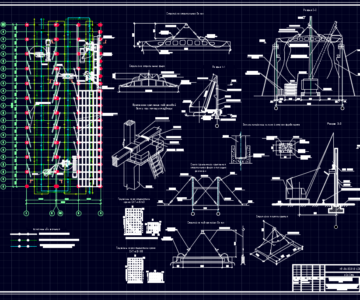

Состав: пояснительная записка, схема производства работ, разрезы: 1-1, 2-2, 3-3, схемы временного крепления элементов, график производства работ, график движения рабочих кадров, ТЭП Язык документа

Софт: AutoCAD 2014

Сайт: www

Файлы:

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Технологическая карта на монтаж одноэтажного промышленного здания с железобетонным каркасом

тсп\Ginko_TSP_1_1.dwg
тсп\zapiska_Ginko_TSP.docx
тсп
