Технологическая карта на монтаж сборного железобетонного каркаса одноэтажного промышленного здания

Сибирский Федеральный Университет
Кафедра строительных материалов и изделий
Курсовой проект по дисциплине " Технология строительного производства"
На тему: " Технологическая карта на монтаж сборного железобетонного каркаса одноэтажного промышленного здания"
Красноярск 2017

1 Область применения
2 Общие положения
3 Технология и организация выполнения работ
3.1 Подготовительные работы
3.2 Основные работы
3.3 Заключительные работы
4 Требования к качеству работ
5 Потребность в материально-технических ресурсах
5.1 Спецификация монтажных элементов
5.2 Определение объемов работ
5.3 Схемы строповки монтируемых конструкций
5.4 Выбор кранов по техническим параметрам
5.4.1 Выбор крана для монтажа стропильных ферм и плит покрытия по техническим параметрам
5.4.2 Выбор крана для монтажа подкрановых балок по техническим параметрам
5.4.3 Сравнение кранов при монтаже подкрановых балок
5.4.4 Выбор крана для монтажа колонн по техническим параметрам
6 Техника безопасности и охрана труда
7 Технико-экономические показатели
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

Монтируемое здание состоит из 4-х пролетов:
1-ый пролет 18м, длиной 138м, шаг колонн 6м, высота внутреннего пространства 12м, мостовой кран грузоподъемностью 8т.
2-ой пролет 24м, длиной 138м, шаг колонн 6м, высота внутреннего пространства 9,6м, мостовой кран грузоподъемностью 8т.
3-ий пролет 18м, длиной 138м, шаг колонн 6м, высота внутреннего пространства 9,6м, мостовой кран грузоподъемностью 8т.
4-ый пролет 24м, длиной 138м, шаг колонн 6м, высота внутреннего пространства 9,6м, мостовой кран грузоподъемностью 8т.
Согласно данной характеристики подбираем конструктивные элементы здания, а также необходимые механизмы и машины для монтажа.
Данной технологической картой предусмотрены следующие объемы работ:
- выгрузка колонн с общей массой 1090 т;
- выгрузка подкрановых балок с общей массой 563,5 т;
- выгрузка стропильных балок с общей массой 177,7 т;
- выгрузка стропильных ферм с общей массой 538,2 т;
- выгрузка плит покрытия с общей массой 806,4 т;
- установка крайних колонн – 138 штук;
- установка крайних средних колонн – 23 штуки;
- установка подкрановых балок – 161 штук;
- установка ферм – 161 штука;
- укладка плит покрытия – 672 штуки;
- замоноличивание колонн в стакан фундамента – 34,6 м3;
- сварочные работы– 80,5 м;
- замоноличивание швов плит покрытия – 30,1 м3.

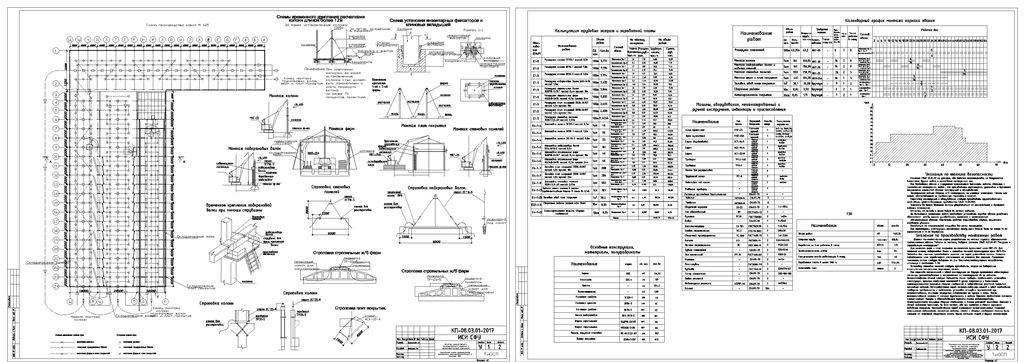

Состав: Монтажная схема здания,схемы временного крепления,строповки и монтажа ЖБК,калькуляция трудовых затрат и ЗП,график производства работ Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Технологическая карта на монтаж сборного железобетонного каркаса одноэтажного промышленного здания

Chertezh1_1_.dwg
ПЗ ТСП.docx
