Техническое обслуживание и ремонт электрофильтра ШМК-168

Мокрые электрофильтры типа ШМК: вертикали однопольные, с шестигранными трубчатыми осадительными электродами, предназначены для очистки печного газа от тумана серной кислоты, окислов мышьяка и селена. Аппараты рассчитаны на разрежение до 6 кПа и система электродов представляет собой пакет выполненных в виде сот свинцовых шестигранников, подвешенного верхней частью к освинцованной трубной решетке. Коронирующий электрод - освинцованная стальная проволока, причем освинцовка выполнена в виде звездочки. Система коронирующих электродов подвешивается на фарфоровых изоляторах. Корпус электрофильтра стальной с кислотостойкой футеровкой.
Применение электродов с фиксированнными разрядными точками позволяет интенсифицировать процесс очистки газа в этих электрофильтрах и позволяет увеличить их производительность, не уменьшая степени очистки. Это предложение реализовано в разработанных институтом "Гипрогазоочистка" электрофильтрах типа ШМК с игольчатыми электродами.

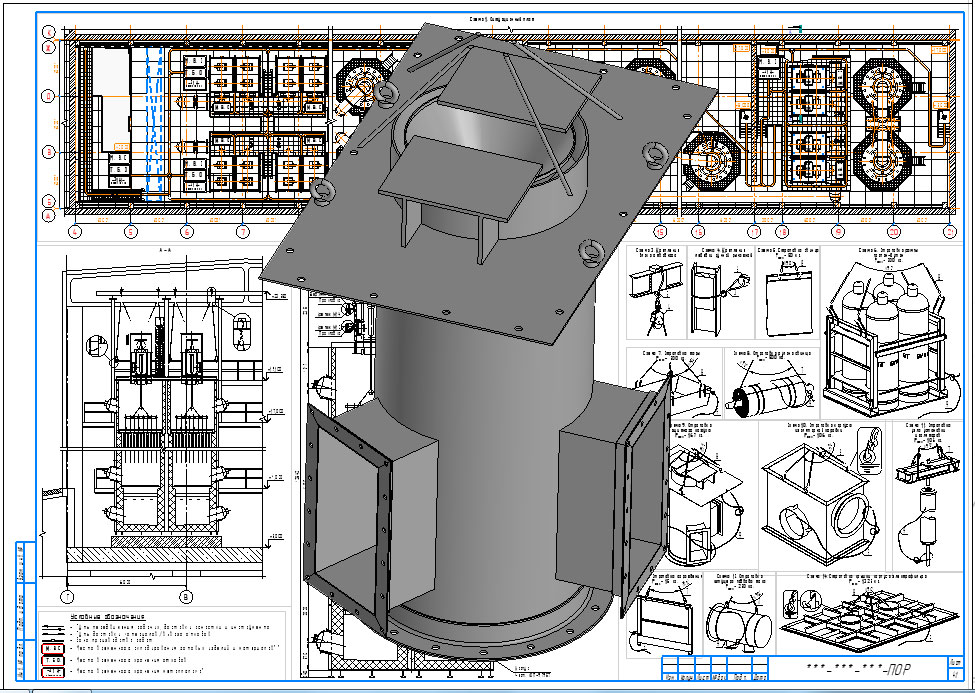

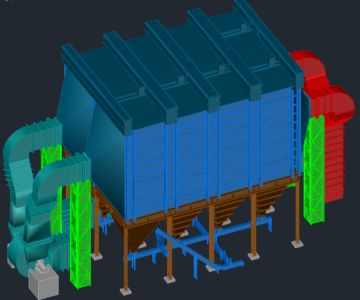

Пояснительная записка, включающая в себя: исходные данные, требования по ТБ и ОТ, требования по ООС, организацию работ, ведомость средств технологического оснащения. Графическая часть, включающая в себя: план на отметке, разрез, общий вид электрофильтра, схемы строповок и крепления такелажной оснастки, скриншоты чертежей основных узлов. Большая часть чертежей это сканы (картинки) 1960г. То что на картинке предварительно просмотра в компасе. Так же присутствуют 3D модели демонтируемых/монтируемых узлов
