Технологическая карта на монтаж одноэтажного промышленного здания с железобетонным каркасом

Сибирский федеральный университет
Кафедра строительных материалов и технологий строительства
Курсовой проект по дисциплине "Технологические процессы в строительстве"
На тему:"Технологическая карта на монтаж одноэтажного промышленного здания с железобетонным каркасом вариант 130"
Красноярск 2017

Исходные данные: Здание одноэтажное промышленное четырехпролетное с железобетонным каркасом (колонны, подкрановые балки, плиты покрытия, фермы). Здание имеет 4 пролета:
1-й: шириной 30 м, длиной 156 м, шагом колонн 12 м и высотой 12 м;
2-й: шириной 30 м, длиной 156 м, шагом колонн 6 м и высотой 14,4 м;
3-й: шириной 24 м, длиной 156 м, шагом колонн 12 м и высотой 14,4м;
4-й: шириной 24 м, длиной 156 м, шагом колонн 6 м и высотой 12 м;
Во всех пролетах имеются мостовые краны, грузоподъемностью 32 т.

Здание одноэтажное промышленное четырехпролетное с железобетонным каркасом (колонны, подкрановые балки, плиты покрытия, фермы). Здание имеет 4 пролета:
1-й: шириной 30 м, длиной 156 м, шагом колонн 12 м и высотой 12 м;
2-й: шириной 30 м, длиной 156 м, шагом колонн 6 м и высотой 14,4 м;
3-й: шириной 24 м, длиной 156 м, шагом колонн 12 м и высотой 14,4м;
4-й: шириной 24 м, длиной 156 м, шагом колонн 6 м и высотой 12 м;
Во всех пролетах имеются мостовые краны, грузоподъемностью 32 т.
Здание одноэтажное промышленное четырехпролетное с железобетонным каркасом (колонны, подкрановые балки, плиты покрытия, фермы). Здание имеет 4 пролета:
1-й: шириной 30 м, длиной 156 м, шагом колонн 12 м и высотой 12 м;
2-й: шириной 30 м, длиной 156 м, шагом колонн 6 м и высотой 14,4 м;
3-й: шириной 24 м, длиной 156 м, шагом колонн 12 м и высотой 14,4м;
4-й: шириной 24 м, длиной 156 м, шагом колонн 6 м и высотой 12 м;
Во всех пролетах имеются мостовые краны, грузоподъемностью 32 т.
СОДЕРЖАНИЕ
1 Область применения............................................................................................3
2 Общие положения................................................................................................5
3 Технология и организация выполнения работ..................................................6
3.1 Подготовительные работы.....................................................................6
3.2 Основные работы....................................................................................7
3.3 Заключительные работы.......................................................................10
4 Требования к качеству работ.............................................................................10
5 Потребность в материально-технических ресурсах........................................14
5.1 Спецификация монтажных элементов................................................14
5.2 Определение объемов работ.................................................................16
5.3 Схема строповки монтируемых конструкций....................................18
5.4 Выбор кранов по техническим параметрам........................................20
5.4.1 Выбор крана для монтажа колонн по техническим параметрам.........................................................................................20
5.4.2 Сравнение кранов при монтаже колонн ……………......................22
5.4.3 Выбор крана для монтажа плит покрытий по техническим параметрам..................................................................26
6 Техника безопасности и охрана труда..............................................................31
7 Технико-экономические показатели.................................................................36
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ.........................................37

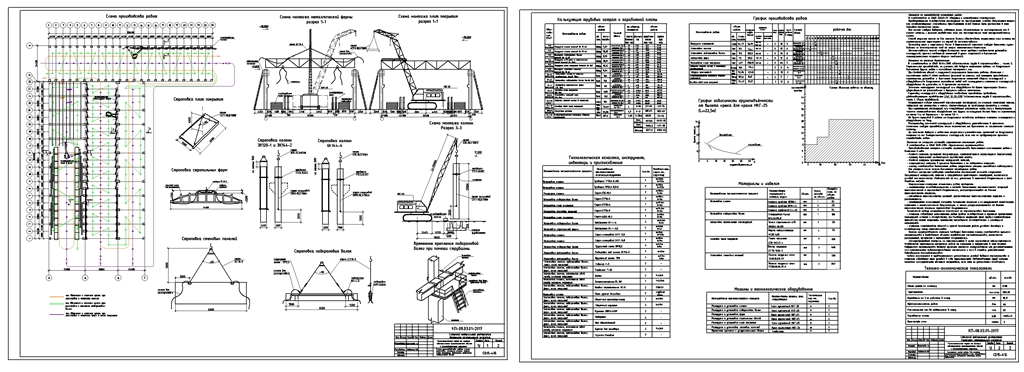

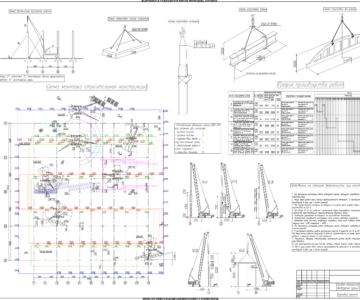

Состав: Пояснительная записка, схема производства работ, схема строповок, схемы монтажа колонн, балок, ферм, плит покрытия, калькуляция, график работ, тэп Язык документа

Софт: AutoCAD 2015

Сайт: www

Файлы:

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Технологическая карта на монтаж одноэтажного промышленного здания с железобетонным каркасом

тсп курсоваяя.dwg
записка тсп.docx
