Технологическая карта на устройство монолитных железобетонных фундаментов

Министерство образования и науки Российской Федерации
ФГБОУ ВО «Алтайский государственный технический университет имени И. И. Ползунова»
Кафедра строительных материалов
Тема: устройство монолитных железобетонных фундаментов
Барнаул 2017

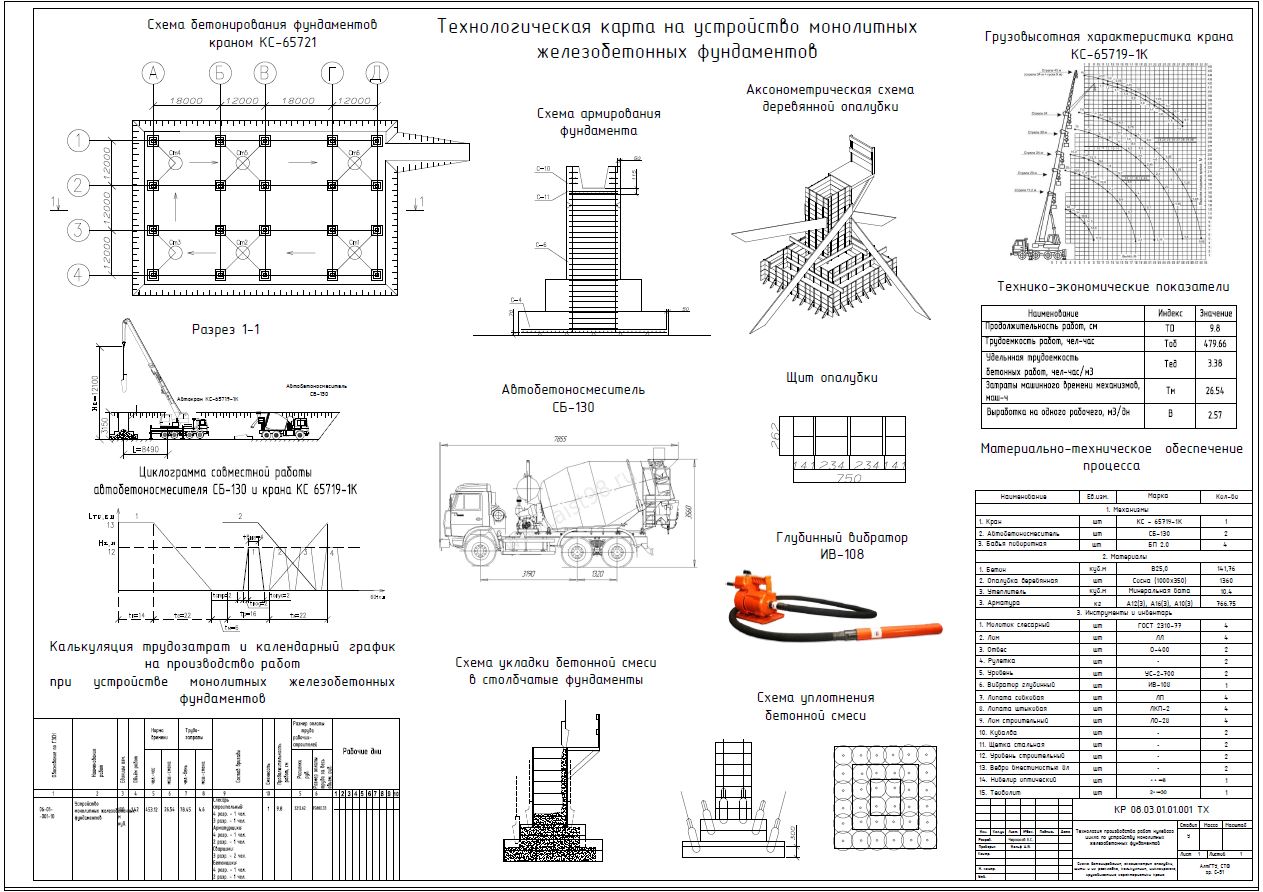

Графическая часть содержит схему бетонирования фундаментов краном КС-65721, Схему армирования фундамента, Аксонометрическую схему деревянной опалубки, Циклограмму совместной работы
автобетоносмесителя СБ-130 и крана КС 65719-1К.

Содержание:
Введение 4
1 Определение объемов строительных работ 5
1.1. Бетонные работы 5
1.2. Опалубочные работы 7
1.3. Арматурные работы 10
2 Метод зимнего бетонирования 12
3 Доставка, подача и укладка бетонной смеси 14
3.1. Выбор автобетоносмесителя 14
3.2. Выбор крана 15
3.3. Выбор вибратора для уплотнения бетонной смеси 18
3.4. Расчет производительности ведущих машин 19
3.4.1. Расчет производительности крана КС-65719-1К (шасси КАМАЗ-6540) 19
3.4.2. Расчет цикла доставки бетонной смеси на строительную площадку 21
Построение циклограммы совместной работы автобетоносмесителя и крана
4 Контроль качества устройства монолитных железобетонных 22
фундаментов в зимних условиях
5 Безопасность труда и охрана окружающей среды при устройстве 25
монолитных железобетонных фундаментов в зимних условиях
Заключение 31
Список литературы 32

Состав: Автобетоносмеситель СБ-130, Глубинный вибратор ИВ-108, ПЗ Язык документа

Софт: AutoCAD 2010

Сайт: www

Файлы:

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Технологическая карта на устройство монолитных железобетонных фундаментов
