Технологическая карта на возведение полносборных зданий

Костромская Государственная сельскохозяйственная академия
Кафедра: технология, организация и экономика строительства
Курсовой проект по дисциплине "Технология возведения зданий и сооружений"
На тему: "Разработка технологической карты на производство монтажных работ"
2017 Кострома

1. Характеристика монтируемого здания и условий строительства.
Проектируемое здание располагается в г. Архангельск.
Здание трехпролетное с мостовыми кранами в 1 и 3 пролетах Q = 30 т, пролет -
18 м. Длина здания составляет 84 м, разбиваем на два температурных блока длиной 48
и 36 м, шаг колонн средних рядов – 12 м, крайних рядов – 6 м.
Конструктивная схема здания – каркасное. Колонны сквозные железобетонные
двухветвевые. Здание одноэтажное, высота от пола до низа несущих конструкций –
8,65 м.
В проекте приняты следующие решения по видам конструктивных элементов:
1) Колонны крайнего ряда – ж/б сквозные двухветвевые 1200х500 мм, среднего ряда –
ж/б сквозные двухветвевые 1900х500. Бетон B25. Арматура А600. Серия 1.424.1-10.
2) Стропильные балки 18 м – ж/б, решетчатые. Серия 1.462.1-3/89. Бетон B30.
Арматура А400 и А600. Подстропильные балки 12 м – ж/б. Серия 1.460.2-10/88. Бетон
В30. Арматура А400 и А600.
3) Подкрановые балки – ж/б двутаврового сечения 1400х600 мм. Серия 1.426.1-4.
Бетон B25.
4) Покрытие – ж/б ребристые плиты покрытий 6х3 м. Серия 1.465.1-21/94. Бетон B25.
Арматура А600.
5) Стеновые панели – легкобетонные стеновые панели 6000х1800х300 мм. Серия
1.232.1-7. Бетон B7,5.
6) Полы – бетонные (по грунту).

Содержание:
1. Характеристика монтируемого здания и условий строительства……………... 5
2. Определение количества монтажных элементов……………………………….. 6
3. Определение монтажных характеристик элементов, технических параметров
крана, выбор марки крана и монтажных приспособлений………………………... 6
4. Определение размера и количества монтажных участков (захваток)…………. 11
5. Выбор методов и способов монтажа…………………………………………….. 11
6. Составление ведомости технологических расчетов, а затем калькуляции
трудовых затрат машинного времени и заработной платы……………………….. 14
7. Составление календарного графика монтажных и сопутствующих работ
представлены на чертеже……………………………………………………………. 15
8. Выбор транспортных средств для перевозки грузов…………………………… 15
9. Схемы пооперационного контроля качества……………………………………. 16
10. Определение технико-экономических показателей…………………………… 19
11. Материально-технические ресурсы…………………………………………….. 20
12. Разработка мероприятий по технике безопасности, охране труда и
пожарной безопасности на производстве строительно-монтажных работ………. 20
13. Научно-исследовательская работа……………………………………………… 26
14. Список использованной литературы…………………………………………… 27

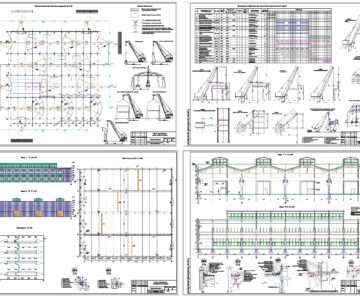

Состав: Пояснительная записка + чертежи: Схема организации монтажной площадки М1:200, календарный график пр-ва работ, область применения, ТЭП и материально-технические ресурсы, грузовая характеристика крана, схема пространственной организации производства работ М1:500, условные обозначения к СОМП, допуски для монтажа конструкций Язык документа

Софт: AutoCAD 2018

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Технологическая карта на возведение полносборных зданий

Просмотр файлов
A1_chertezh_TVZ_Mironova_D.dwg

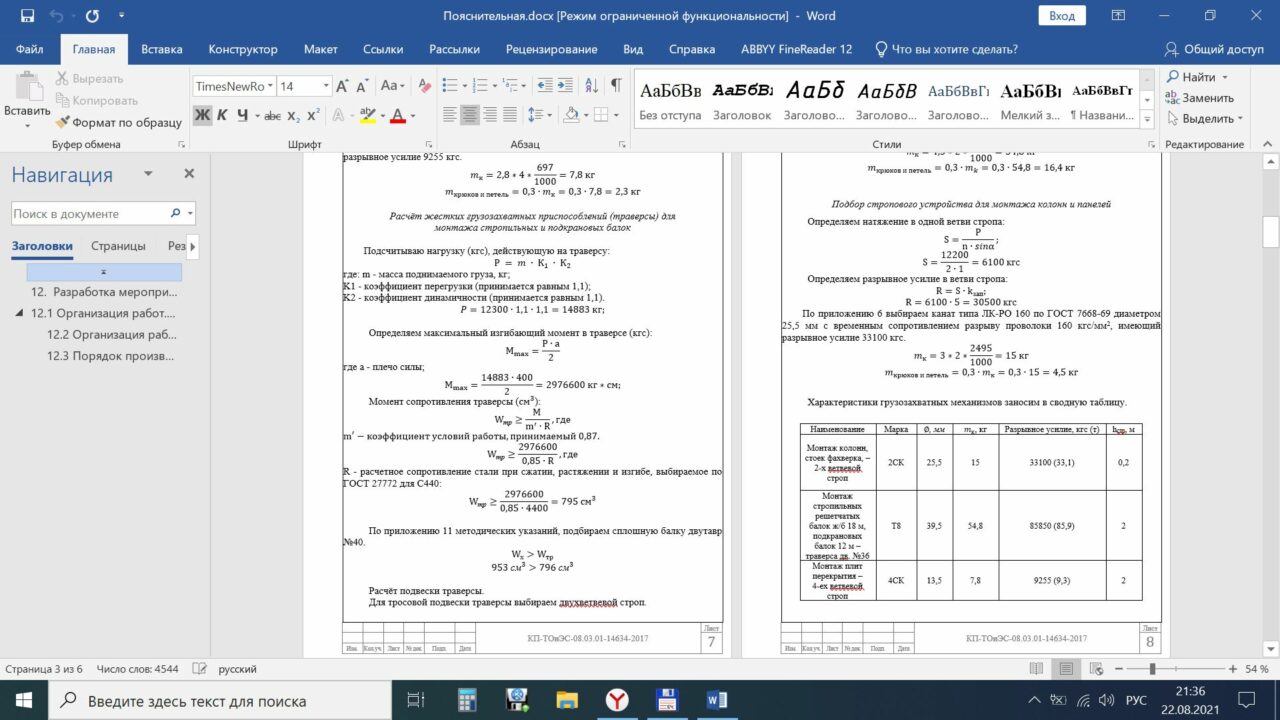

Пояснительная.docx
Содержание.docx
