Типовая ТК на бетонные работы, устройство столбчатых монолитных железобетонных фундаментов под стальные колонны

Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«Южно-Уральский государственный университет» (НИУ)
Институт открытого и дистанционного образования
Кафедра техники, технологии и строительства

КУРСОВОЙ ПРОЕКТ
ЮУрГУ–08.03.01.2021.027.КР
на тему: Типовая технологическая карта разработана на устройство столбчатых монолитных фундаментов объемом до 5, 10, 25 м3 и более под стальные колонны одноэтажных промышленных зданий с использованием опалубки из блок-форм.

Параметры конструкций (размеры, армирование, расход материалов) в технологической карте приняты применительно к реальным рабочим чертежам института Промстройпроект.
Калькуляция затрат труда, график выполнения работ, потребность в материально-технических ресурсах и технико-экономические показатели выполнены для захватки размером 24х72 м с сеткой колонн 12х24 м объемом фундамента 20 м3 (базовый вариант).
Данная карта позволяет с помощью фасетов произвести расчет вышеперечисленных показателей для фундаментов объемом до 5, 10, 25 и 30 м3.
Технологической картой предусматривается устройство монолитных фундаментов с применением опалубки из стальных опалубочных блок-форм, разработанных ЦНИИОМТП Госстроя СССР (проект 79-2.00.000).

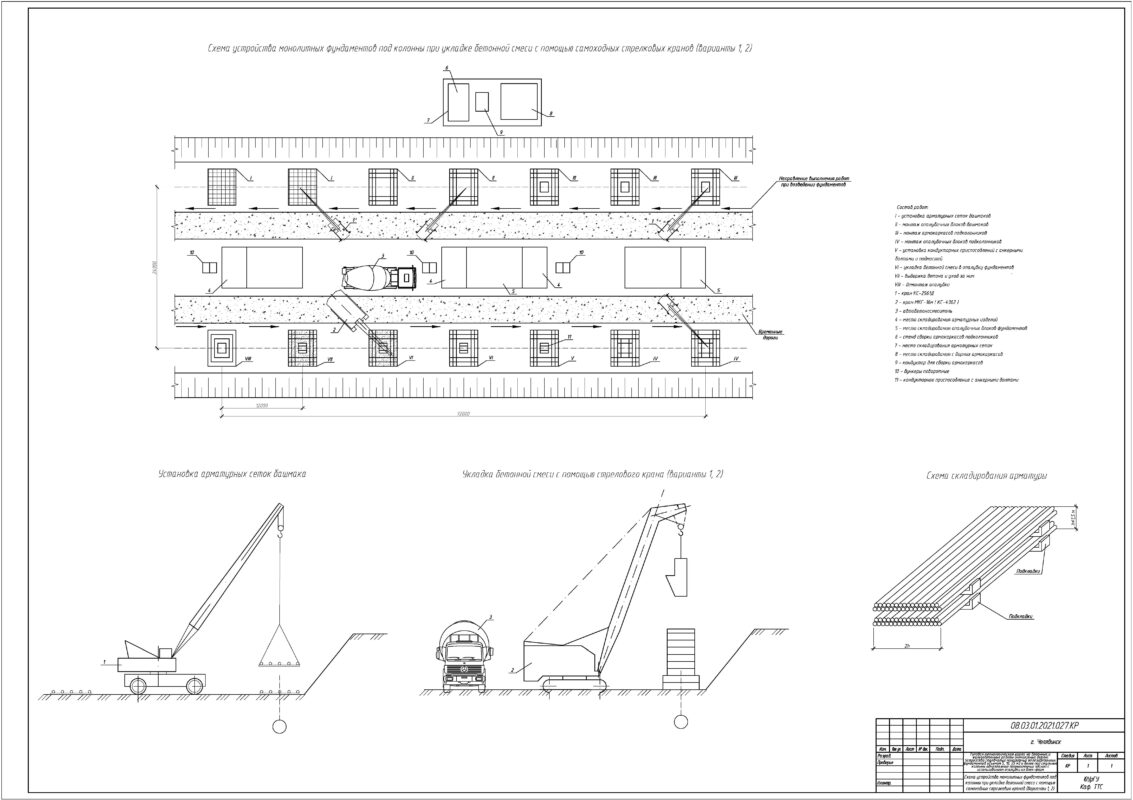

Картой предусматривается 4 варианта подачи и укладки бетонной смеси в фундаменты: стреловыми самоходными кранами (гусеничным и пмевмоколесным), автобетононасосом СБ-126А и бетоноукладчиком ЛБУ-20.
Погрузочные и арматурные работы выполняются автомобильным краном грузоподъемностью 6,3 т.
При привязке технологической карты к конкретному объекту и условиям строительства уточняются объемы работ, калькуляция затрат труда, средства механизации с учетом использования наличного парка машин, оборудования и приспособлений.
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ 4
1 ОБЛАСТЬ ПРИМЕНЕНИЯ 5
2 ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА 6
3 ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ ..12
4 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ 16
5 МАТЕРИАЛЬНО -ТЕХНИЧЕСКИЕ РЕСУРСЫ 20
6 ТЕХНИКА БЕЗОПАСНОСТИ 23
7 ГРАФИК ПРОИЗВОДСТВА РАБОТ И КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА ..26
ЗАКЛЮЧЕНИЕ 30
БИБЛИОГРАФИЧЕСКИЙ СПИСОК ..31
В данном курсовом проекте разработана типовая технологическая карта на бетонные и железобетонные работы (монолитный бетон), а именно на устройство столбчатых монолитных железобетонных фундаментов объемом 5, 10, 25 м3 и более под стальные колонны одноэтажных промышленных зданий с использованием опалубки из блок-форм.
