ТК на производство земляных работ по вертикальной планировке площадки котловану и устройство фундаментов

Полоцкий государственный университет
Кафедра строительного производства
Курсовой проект по дисциплине «Технология строительного производства»
на тему "Технологическая карта на производство земляных работ и устройство фундаментов"
Новополоцк 2016

Технологическая карта разработана на производство земляных работ по вертикальной планировке площадки размерами 160×160 м, разработке котлована глубиной 1,9 м, устройство свайных фундаментов с монолитным ростверком. Работы выполняются в 1-2 смены в летнее время. Грунт – супесь.
Комплекс работ включает в себя:
- срезка растительного слоя;
- разработка и перемещение грунта;
- уплотнение грунта в зоне насыпи;
- окончательная планировка площадки;
- разработка грунта экскаватором с погрузкой в транспорт и в отвал;
- устройство песчаной подушки по дну траншеи;
- транспортирование грунта (излишков, занимаемых сооружением и для песчаной подсыпки);
- складирование свай;
- погружение одиночных призматических свай;
- вырубка бетона из каркаса свай;
- отгибание стержней арматурного каркаса свай;
- установка арматурных каркасов;
- укладка бетонной смеси;
- разборка деревометаллической опалубки;
- гидроизоляция фундаментов;
- обратная засыпка пазух;
- уплотнение грунта обратной засыпки.

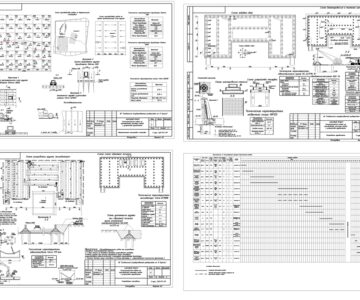

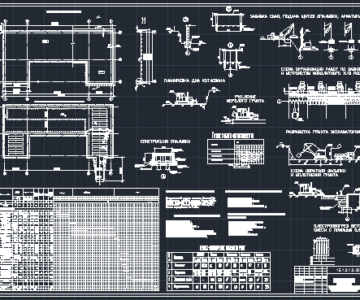

Графическая часть 3 листа А3: вертикальная планировка, разработка котлована, устройство фундамента

Содержание
1 область применения 3
2 нормативные ссылки 4
3 характеристика основных применяемых материалов и изделий 4
4 организация и технология производства работ 5
4.1 определение объемов работ 5
4.1.1 определение объемов работ при вертикальной планировке площадки 5
4.1.2 определение объёмов земляных работ при разработке выемок 8
4.1.3 определение объёмов работ при устройстве фундаментов 12
4.2 определение среднего расстояния перемещения грунта из выемки в насыпь 14
4.3 выбор комплектов машин и механизмов для производства работ 15
4.3.1 выбор комплектов машин и механизмов для вертикальной планировки 15
4.3.2 выбор комплектов машин и механизмов для разработки котлована 17
4.3.3 выбор машин, механизмов и оборудования для погружения свай 17
4.3.4 выбор комплектов машин и механизмов для устройства ростверка 20
4.4 указания по производству работ 22
4.4.1 вертикальная планировка площадки 22
4.4.2 разработка грунта 24
4.4.3 устройство фундаментов 25
5 потребность в материально-технических ресурсах 31
6 контроль качества и приемка работ 32
7 техника безопасности, охрана труда и окружающей среды 42
8 калькуляция затрат труда 44
9 календарный график производства работ 46
10 технико-экономические показатели 46
литература 47

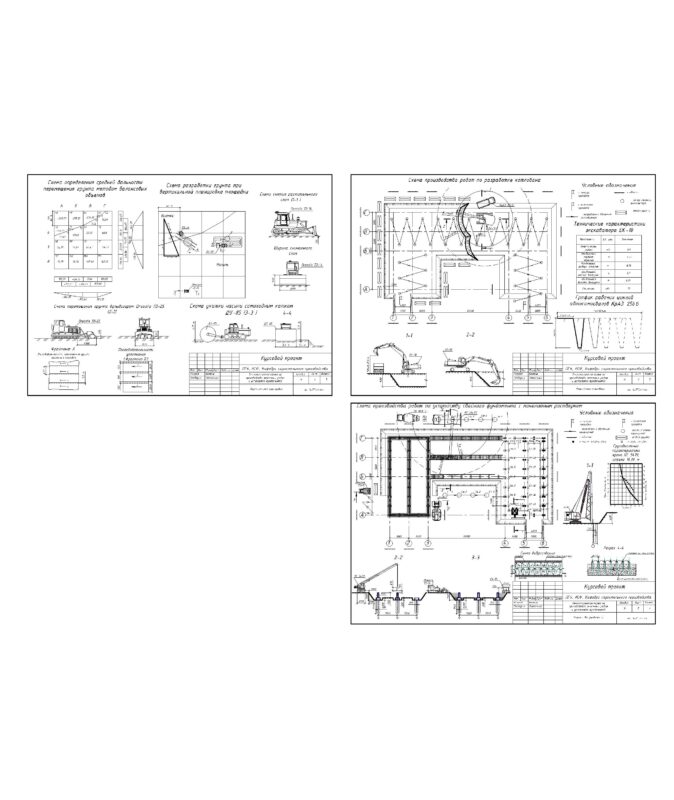

Состав: Схема определения средней дальности перемещения грунта методом балансовых объемов, Схема разработки грунта при вертикальной планировке площадки, Схема производства робот по разработке котлована, Схема производства робот по устройству свайного фундамента с монолитным ростверком Язык документа
