ТВЗ. Монтаж конструкций производственного здания с четырьмя пролетами

Кафедра тсп. Санкт-Петербургский государственный архитектурно-строительный университет 2019

Технологическая карта на монтаж конструкций промышленного здания. ГПР, схемы монтажа. Подбор механизмов.
Исходные данные:
Вариант по зачетной книжке – 37, номер варианта задания – 713;
Шаг крайних колонн – 6м; Шаг средних колонн – 12м;
Количество шагов крайних колонн – 20;
Количество пролетов – 4;
Количество шагов средних колонн – 10;

Конструктивные решения здания
Здание представляет собой каркасное одноэтажное многопролетное здание с четырьмя пролетами по 24 м, оборудованное мостовыми кранами грузоподъемностью Q = 10 т.
Для предотвращения возникновения значительных усилий от температурных деформаций здание разделено на два отсека длиной по 120 м.
Все несущие конструкции здания сборные железобетонные. Колонны крайних и средних рядов с подкрановыми ступенями. Подкрановые балки таврового сечения для 6 метрового шага колонн и двутаврового для 12 метрового. Стропильные и подстропильные фермы — сегментные. Покрытие выполнено из сборных железобетонных ребристых плит размером 6х3,0 м.
Стеновое ограждение выполнено из панелей размером 6*1,2 м
Высота от уровня чистого пола до нижней грани фермы составляет 8,3м.

Оглавление
Введение…………………………………………………………………………..2
1. Исходные данные……………………………………………………………...3
1.1. Исходные данные по заданию……………..……………………………...3
1.2. Конструктивные решения здания………………………………...………4
1.3. Подсчет количества монтажных элементов…………………………......7
2. Выбор методов ведения работ………………………………………..………..8
2.1. Организация возведения здания………………………...………………..8
2.2. Выбор оснастки………………………………………………….……….10
2.3. Расчет исходных данных для выбора монтажных кранов…...………..12
2.4. Выбор грузоподъемных кранов……………………….…………..….…17
3. Технико-экономические расчеты………………………………………….…18
3.1. Подсчет затрат труда и машинного времени………………………...…18
3.2. Сравнение комплектов кранов………………………………..…………23
3.3. Расчет состава комплексной бригады……………………………..……26
3.4. Календарный план………………………………………………..………29
3.5. Техника безопасности…………………………………………………....30
3.5.1. Подготовка рабочих к монтажным работам……………………….30
3.5.2. Эксплуатация грузоподъемных и такелажныхприспособлений.30
3.5.3. Приемы безопасности при монтаже конструкций.….………….…31
Список использованной литературы…………………………………………..32

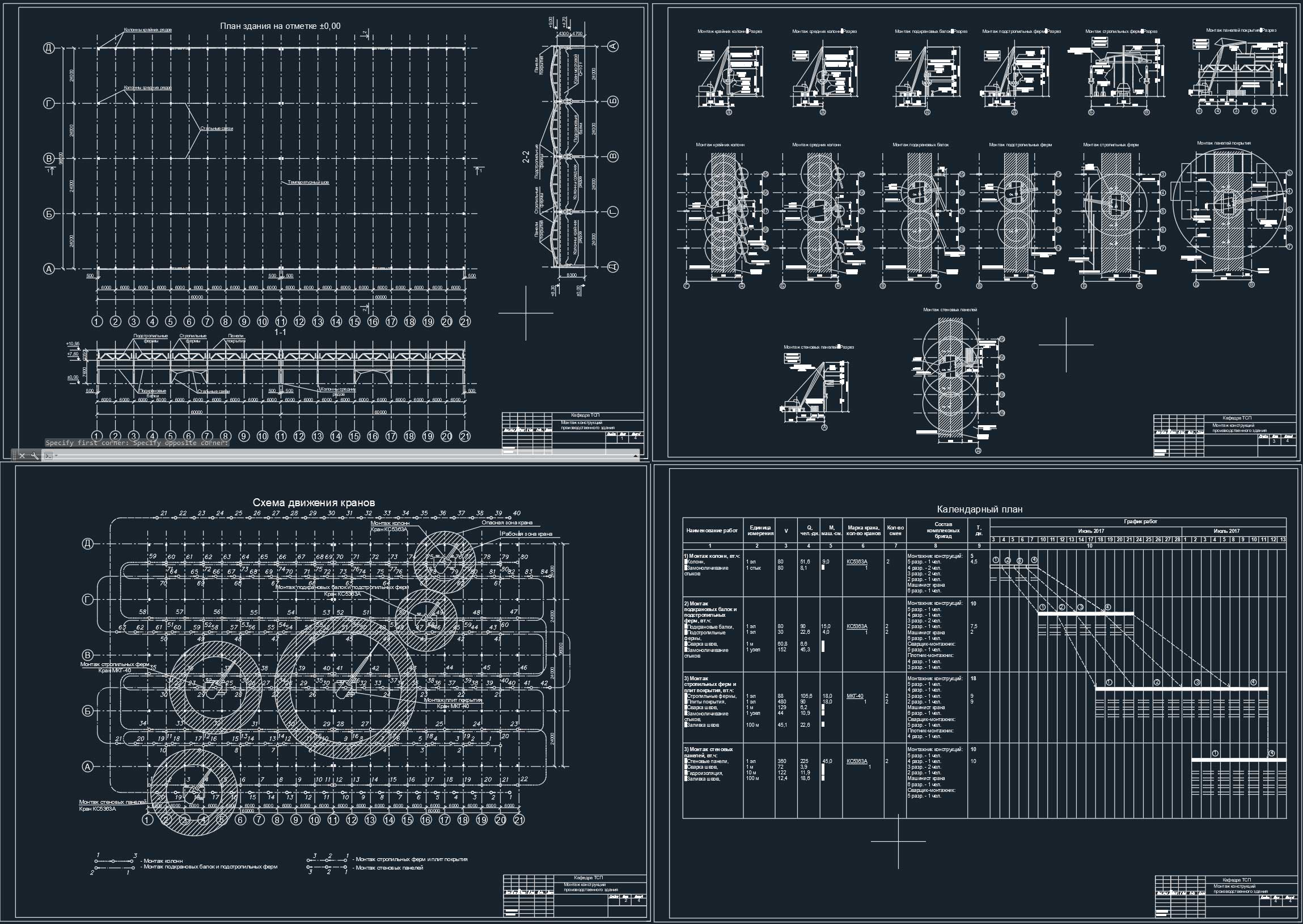

Состав: Монтаж строительных конструкций стреловыми самоходными кранами, план, схема движения, календарный план, ПЗ Язык документа

Софт: AutoCAD 19

Файлы:

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / ТВЗ. Монтаж конструкций производственного здания с четырьмя пролетами

тсп/
тсп/TVZ_chertezh.dwg
тсп/TVZ_chertezh_recover.dwg
тсп/Zapiska_TVZ.docx
