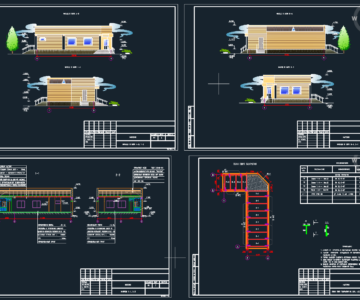

Проект одноэтажного магазина 164 кв.м.

Одноэтажный магазин из сборных металлоконструкций и сендвич-панелей площадью 164 кв.м.

1.Проект выполнен на основании задания на проектирование и СП118.13330.2012 "Общественные здания и сооружения".
2.Основные положения:
-климатическая зона влажности - нормальная;
-расчетная температура наружного воздуха ( - 29 С );
-расчетная масса снегового покрова 2,4 кН/м²;
-нормативный скоростной напор ветра 0,17 кН/м².
3.Проектом предусматривается строительство одноэтажного здания магазина в Ленинградской области, имеет осевые размеры 6,0х16,7м.
4.Основные объемно-планировочные решения:
-проектом предусматриваются следующие помещения: торговый зал, загрузочная, санузел;
-крыша двухскатная;

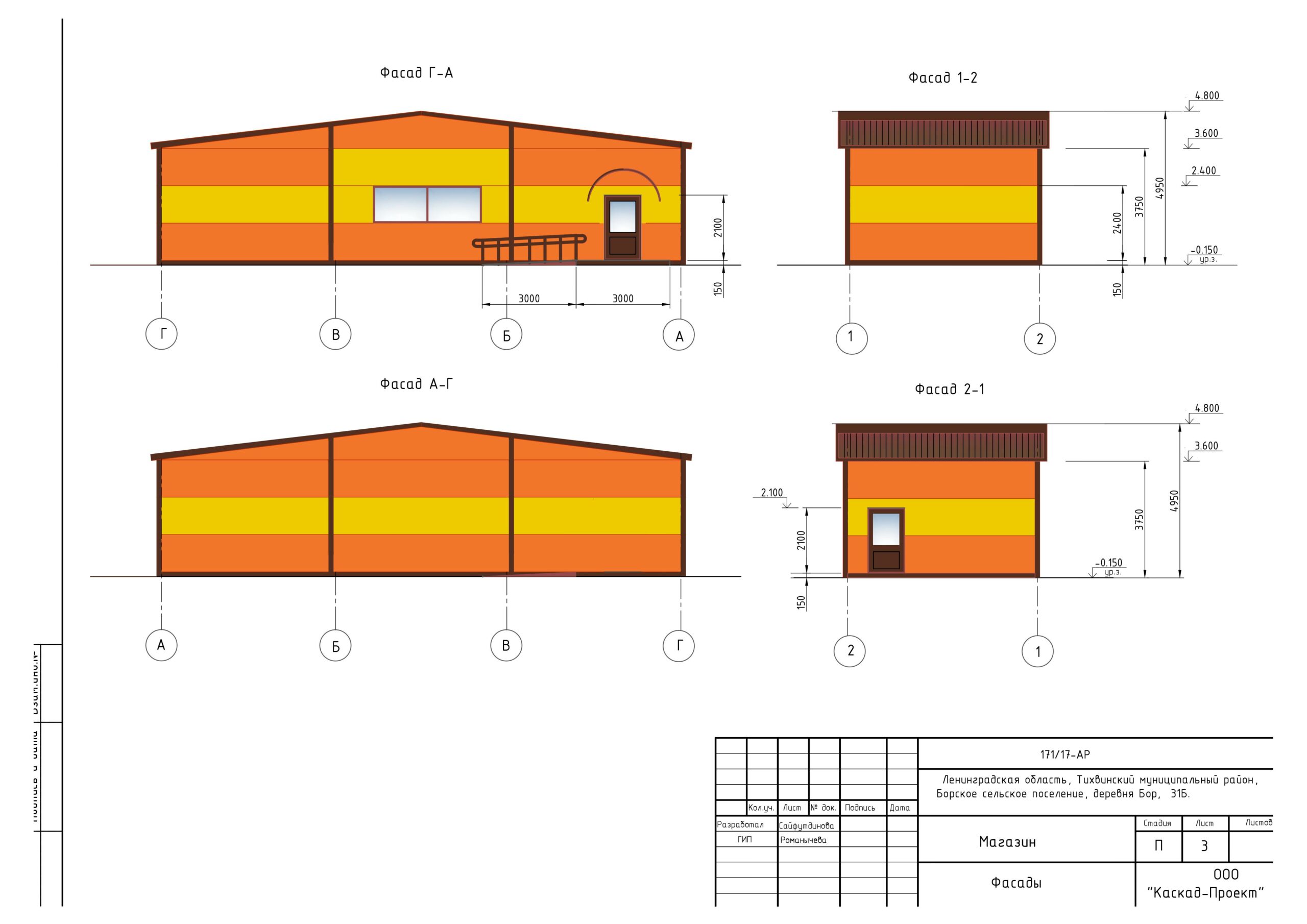

-высота здания от уровня земли до конька 4,8м.
5.За относительную отм.0,000 принят уровень чистого пола проектируемого здания магазина.
6.Основные конструктивные решения:
-фундамент монолитная ж/б плита;
- каркас стальной;
-наружные ограждающие конструкции стеновые сэндвич-панели толщ. 150мм;
-кровля из кровельных сэндвич-панелей толщ.200мм по стальным балкам и прогонам покрытия;
-перегородки из газобетона толщ. 100мм;
-плита входа в магазин и пандус для маломобильных групп населения монолитные железобетонные.
7.Класс функциональной пожарной опасности здания Ф3.1.
8.Степень огнестойкости здания - IV.

Состав: АР, КЖ, КМ Язык документа

Софт: AutoCAD 8

Каталог / Строительство / Проект одноэтажного магазина 164 кв.м.

Просмотр файлов
Магазин\АР.dwg
Магазин\КЖ.dwg
Магазин\КМ.dwg
Магазин
