Магазин одноэтажный угловой

Проект. Здание магазина - одноэтажное.В здании предусмотрены кабинеты торговые залы, склады, бытовые помещения.
Помещения выполнены в соответствии с функционально-технологическими, санитарными и противопожарными требованиями.
Здание кирпичное с несущими продольными стенами толщиной 400 мм.
Перекрытие этажа – сборные пустотные ж/б панели. Покрытие стропильные фермы. Кровля – профлист.
Высота этажа 3,0м.
1. Крыша – двухскатная, с наружным водоотводом.
2. Водосток наружный, неорганизованный.
3. Окна - ПВХ с тройным остеклением.
4. Полы - Керамическая плитка.
5. По периметру здания предусмотрена отмостка шириной 1000мм с уклоном от здания 10%.

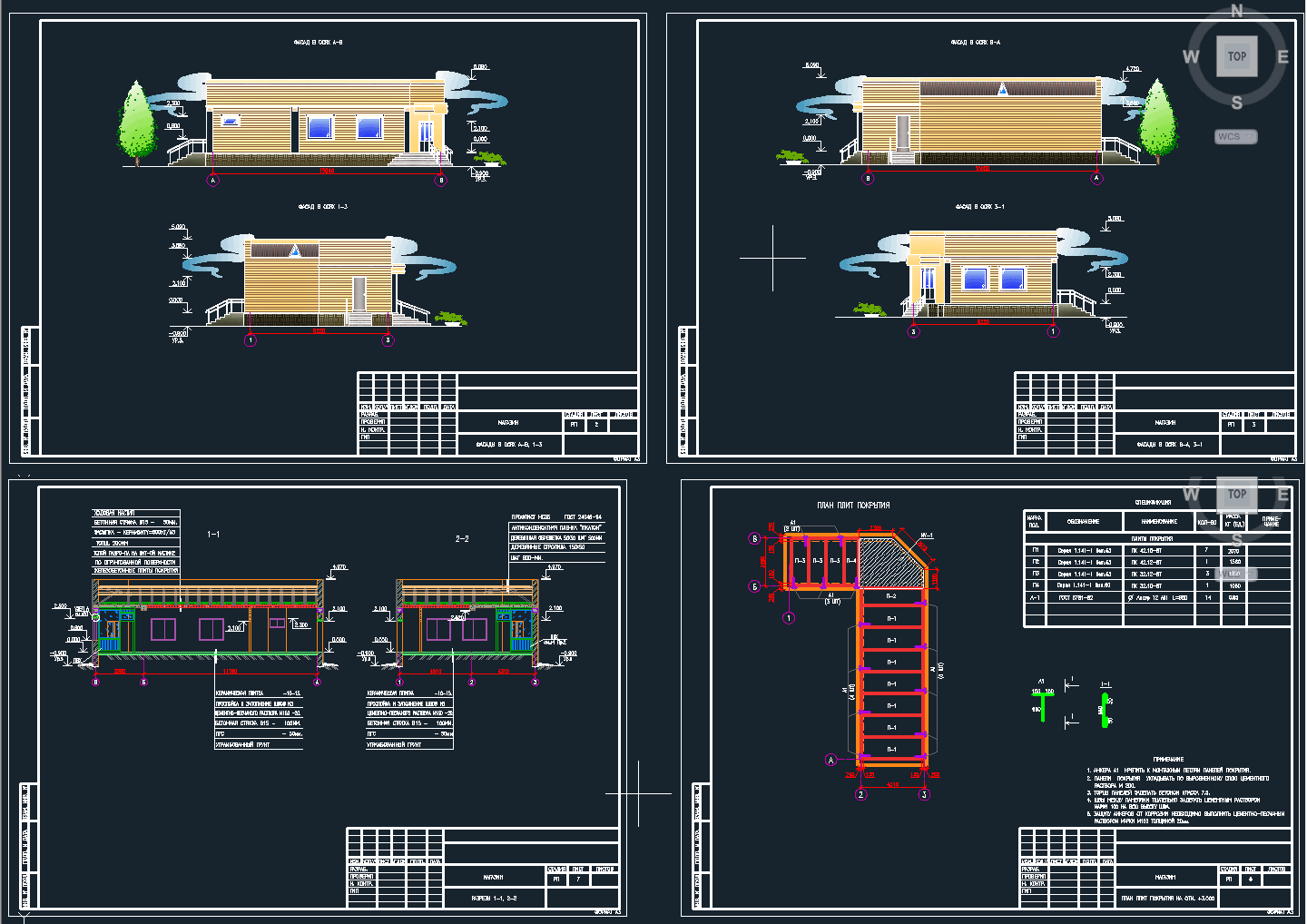

Состав: ОБЩИЕ ДАННЫЕ,ФАСАД В ОСЯХ А-В, 1-3,ФАСАДЫ В ОСЯХ В-А, 3-1,КЛАДОЧНЫЙ ПЛАН НА ОТМ. 0.000,ПЛАН ФУНДАМЕНТОВ,РАЗВЕРТКИ ФУНДАМЕНТОВ,РАЗРЕЗЫ 1-1, 2-2,ПЛАН ПЛИТ ПОКРЫТИЯ НА ОТМ. +3.000,МОНОЛИТНЫЙ ПОЯС НА ОТМ. +2.700. МОНОЛИТНЫЙ УЧАСТОК МУ-1,ПЛАН СТРОПИЛ. РАЗРЕЗ 1-1,2-2, ПЛАН КРОВЛИ,УЗЛЫ 1, 2, 3, 4. РАЗРЕЗ А-А,СПЕЦИФИКАЦИЯ ЭЛЕМЕНТОВ КРОВЛИ,СЛУХОВОЕ ОКНО СО-1,ОТДЕЛОЧНЫЙ ПЛАН. СПЕЦИФИКАЦИЯ. ВЕДОМОСТЬ ПЕРЕМЫЧЕК. ,ВЕДОМОСТЬ ДВЕРНЫХ И ОКОННЫХ ПРОЕМОВ,ВЕДОМОСТЬ ОТДЕЛКИ ПОМЕЩЕНИЙ. ЭКСПЛИКАЦИЯ ПОЛОВ,ПЛАН КРЫЛЬЦА КР-1. СЕЧЕНИЕ 1-1, 2-2, 3-3,ПЛАН КОЗЫРЬКА КРЫЛЬЦА КР-1. РАЗРЕЗ 1-1, УЗЕЛ А.,ПЛАН КОЗЫРЬКА КРЫЛЬЦА КР-2,ПЛАН КРЫЛЬЦА КР-2,УКАЗАНИЕ ПО УТЕПЛЕНИЮ СТЕН. УЗЛЫ А, Б,СХЕМА МЕТАЛЛИЧЕСКОГО КАРКАСА ДЛЯ КРЕПЛЕНИЯ ПАНЕЛЕЙ ТИПА "САЙДИНГ"ПО,ОСЯМ"А"-"В", "В"-"А", "1"-"3", "3"-"1",УЗЛЫ ПО МЕТАЛЛИЧЕСКИМ КАРКАСАМ 1 : 4 Язык документа

Софт: AutoCAD 2010

Файлы:
Магазин.dwg
