Проектирование элементов многоэтажного здания с неполным каркасом

Брестский государственный технический университет»
Кафедра строительных конструкций
курсовой проект по дисциплине: «Железобетонные конструкции»
На тему: «Проектирование элементов многоэтажного здания с неполным каркасом»
Брест 2017

Содержаться результаты расчета и проектирования железобетонных элементов покрытия в монолитном варианте (балочной плиты) и элементов сборного перекрытия (ригеля), колонны 1-2-го этажей, каменного простенка 1-го этажа. Расчеты выполнены по первой группе предельных состояний.
Исходные данные: Требуется рассчитать балочную плиту покрытия для промышленного многоэтажного здания с неполным каркасом, имеющего размеры в плане 20,0x74,0м и сетку колонн в осях 5,0x7,4м. Число этажей nfl= 7, высота этажа Hfl=3,6 м. Нормативная переменная нагрузка на междуэтажное перекрытие qsk=10 кН/м2. Нормативное значение снеговой нагрузки принимается для г.Витебск (РБ, IV снеговой район)Ssk=1.8 кН/м2. По степени ответственности здание относится к классу I (коэффициент надежности по назначению конструкции – n=1), класс по условиям эксплуатации – X0, класс конструкций в здании – S4. Класс бетона по прочности на сжатие - С12/15. Для армирования плиты применяются сварные рулонные сетки из арматурной обыкновенной проволоки диаметром 3,4,5 мм класса S500. Конструкция кровли, соответствующая назначению здания, принята следующая: гидроизоляционный ковер, армированная цементно-песчаная стяжка δ=20 мм, готовые минераловатные плиты δ=200 мм, обмазочная пароизоляция.

Содержание
Реферат
Введение
1. Расчет монолитной железобетонной балочной плиты покрытия
1.1. Компановка монолитного железобетонного ребристого покрытия и элементов сборных перекрытий
1.2. Исходные данные
1.3. Определение предварительных размеров поперечных сечений элементов покрытия
1.4. Определение расчетных пролетов.
1.5. Подсчет нагрузок на плиту
1.6. Определение внутренних усилий в плите
1.7. Расчет прочности нормальных и наклонных сечений
1.8. Подбор типовых сварных рулонных сеток
2. Расчет сборного железобетонного неразрезного ригеля перекрытия
2.1.Исходные данные.
2.2. Определение расчетных пролетов ригеля
2.3. Подсчет нагрузок на ригель
2.4. Определение нагрузки на ригель
2.5. Статический расчет ригеля и перераспределение усилий
2.6. Уточнение высоты сечения ригеля
2.7. Определение площади сечения продольной арматуры
2.8. Расчет прочности наклонных сечений по поперечной силе
2.9. Построение эпюры материалов
2.10. Определение длины анкеровки обрываемых стержней.
2.11. Расчет стыка ригеля с колонной
3. Расчет колонны.
3.1. Исходные данные.
3.2.Подсчет нагрузок
3.3. Расчет колонны на прочность
3.3.1. Определение размеров сечения колонны
3.3.2. Расчет продольного армирования колонны 2-го этажа.
3.3.3. Расчет продольного армирования колонны 1-го этажа.
3.4. Расчет консоли колонны.
3.4.1. Конструирование консоли
3.4.2. Армирование консоли
3.5. Расчет стыка колонн
4. Расчет каменного простенка 1-го этажа
4.1. Исходные данные
4.2. Подсчет нагрузок
4.3. Определение расчетных усилий, действующих на простенок
4.4. Расчет простенка по прочности
Заключение
Список литературы

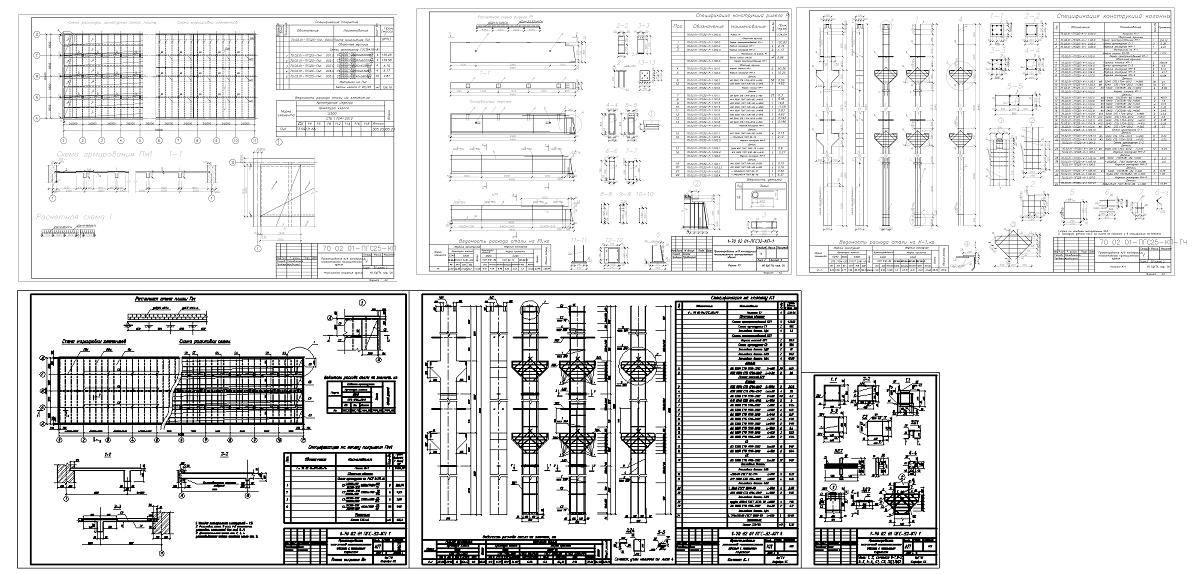

Состав: Плита перекрытия, колонна, ригель, простенок. Спецификация. узлы Язык документа

Софт: AutoCAD 2012

Каталог / Строительство / Проектирование элементов многоэтажного здания с неполным каркасом

Просмотр файлов
3. Колонна Бохан.docx
4. Простенок Бохан.docx
Raschety_k_kursachu.xmcd
ЖБК Бохан.bak
Ригель бохан.bak
Ригель бохан.dwg
1. Плита Бохан.docx
2. Ригель Бохан.docx
ЖБК Бохан.dwg
