Проектирование фундаментов город Томск

АлтГТУ,
курсовой проект по дисциплине "основания и фундаменты"
На тему "проектирование фундаментов"
Целью работы является анализ инженерно-геологических условий строительной площадке, разработка двух вариантов фундаментов - свайного и мелкого заложения, выбор наиболее рационального варианта.

Работа состоит из двух частей (два листа с чертежами и две части ПЗ):
1) проектирование фундаментов мелкого заложения
2) проектирование свайного фундамента

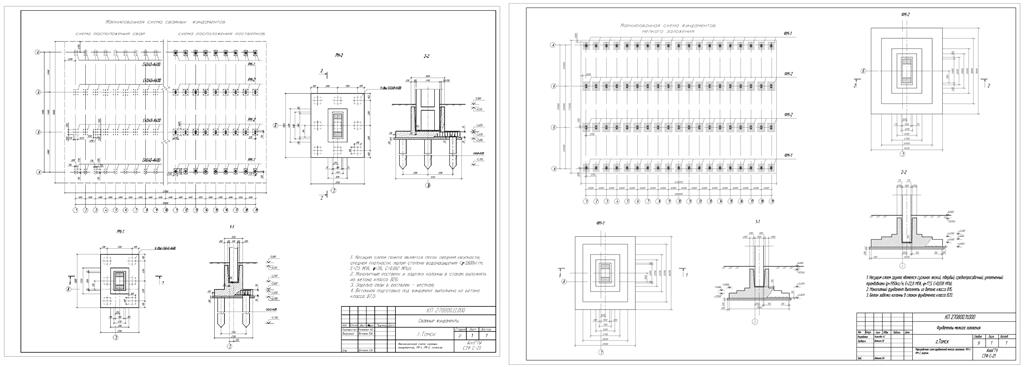

На чертежах - маркировочные схемы фундаментов, чертеж фудамента, разрезы

Исходные данные для проектирования:
Вариант инженерно-геологических условий – 20.
Вариант нагрузок – 10.
Относительная просадочность I слоя грунта ε_sl=0.035
Место строительства: город Томск
Тип здания: промышленное, одноэтажное, 3-х пролетное, сетка колонн 6х24 м, сечение колонн по ряду «А» 50х100 см, по ряду «Б» 50х140 см.

Содержание

Исходные данные для проектирования 3
1. Анализ инженерно геологических условий 4
2. Проектирование фундаментов мелкого заложения 7 2.1. Глубина заложения подошвы фундамента 7 2.2. Определение площади подошвы фундамента 9
2.3. Конструирование фундамента 12
3. Проверки 15 3.1. Проверка по несущей способности 15 3.2. Проверка по деформациям 17 3.2.1. Расчет осадки основания фундаментов 18 3.2.2. Расчет просадки основания фундаментов 25
Список используемой литературы 32

Содержание

Исходные данные для проектирования 3
1. Анализ инженерно геологических условий 5
2. Проектирование свайного фундамента 8 2.1. Определение глубинв заложения подошвы ростверка 8 2.2. Определение длины сваи 10
2.3. Определение несущей способности сваи 12
2.4. Определение количества свай в кусте 14
2.5. Конструирование ростверка 16
3. Проверки 20 3.1. Проверка по несущей способности грунта основания 20 3.2. Проверка по деформациям 25
4. Технико-экономические показатели вариантов фундаментов 35
Список используемой литературы 39

Состав: Два листа графической части (1: маркировочная схема, схемы фундаментов ФМ-1,ФМ-2, разрезы; 2: маркировочная схема, схемы ростверков РМ-1, РМ2, разрезы) ПЗ часть 1, ПЗ часть 2 Язык документа

Софт: AutoCAD 2012

Файлы:
Свайные фундаменты - лист.dwg
Часть 2. Свайные фундаменты.docx
Фундаменты мелкого заложения - лист.dwg
таблица стр 6.docx
Часть 1. фундаменты мелкого заложения.docx
