Проектирование конструкции перекрытия каркасного здания

УО ”Полоцкий государственный университет”

Инженерно-строительный факультет
Кафедра строительных конструкций

КУРСОВОЙ ПРОЕКТ
по дисциплине «Железобетонные конструкции»
Тема работы: «Проектирование конструкции перекрытия каркасного здания»

. Общие данные для проектирования
Длина здания – 42.9 м
Ширина здания – 17.7 м
Временная нагрузка на перекрытие – 9200 Н/м2
Количество этажей – 5
Высота этажа – 3.9 м
Поперечный пролёт – 5,9 м
Продольный шаг внутренних колонн – 5,36 м
Коэффициент надёжности по нагрузке - 1,5
Коэффициент надёжности по назначению здания -0,95

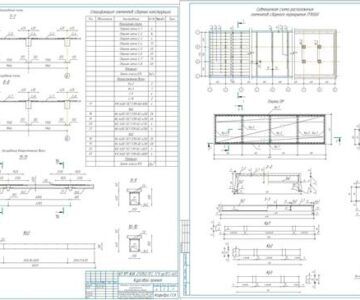

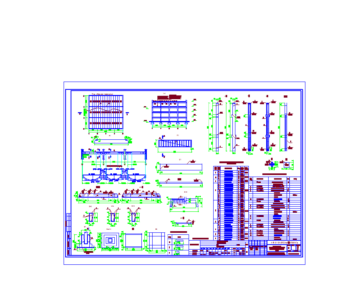

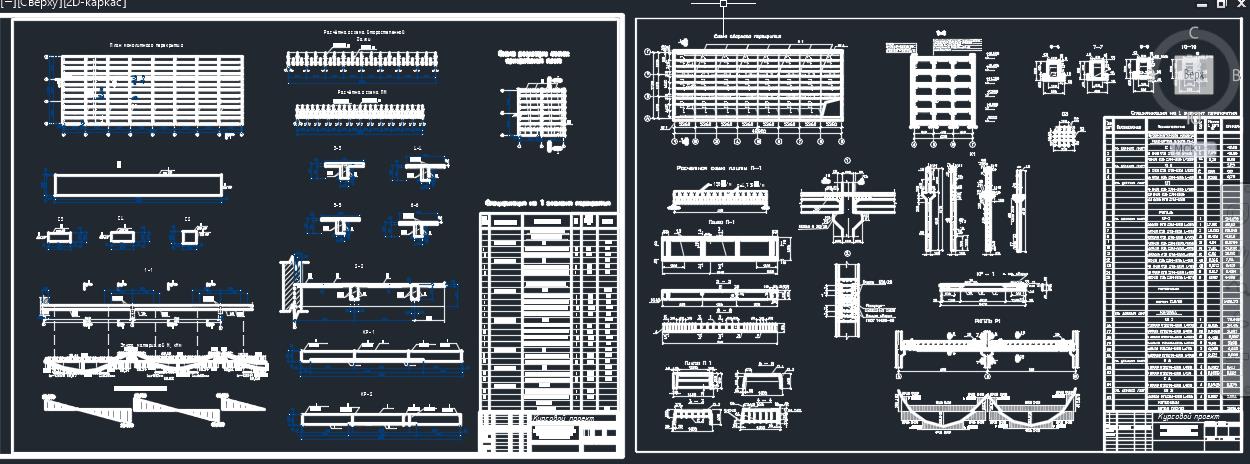

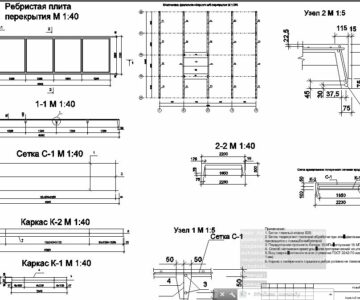

ГРАФИЧЕСКАЯ ЧАСТЬ СОДЕРЖИТ: План сборного перекрытия,план монолитного перекрытия.

Содержание:
Проектирование конструкции перекрытия каркасного здания........................................................................2
1. Общие данные для проектирования...............................................................................................................2
2. Компоновка конструктивной схемы сборного перекрытия.........................................................................2
3. Расчет и проектирование ребристой панели.................................................................................................3
3.1 Определение нагрузок и усилий...................................................................................................................3
3.2 Подбор сечений..............................................................................................................................................3
3.3 Расчет по прочности нормальных сечений.................................................................................................5
3.4 Расчет по прочности наклонных сечений..................................................................................................6
3.5 Проверка панели на монтажные нагрузки...................................................................................................7
3.6 Проверка панели по прогибам.......................................................................................................................8
3.7 Расчёт панели по раскрытию трещин..........................................................................................................8
4 Определение усилий в ригеле поперечной рамы..........................................................................................12
4.1 Расчётная схема и нагрузки..........................................................................................................................12
4.2 Вычисление изгибающих моментов в расчётном сечениии ригеля.........................................................13
4.3 Расчёт прочности по сечениям, нормальным к продольной оси..............................................................23
4.3.1 Характеристики прочности бетона и арматуры.......................................................................................23
4.3.2 Уточнение высоты сечения ригеля............................................................................................................23
4.3.3 Определение площади сечения продольной арматуры ригеля...............................................................23
4.4 Расчёт прочности ригеля по сечениям, наклонным к продольной оси.....................................................25
4.5 Конструирование арматуры ригеля...............................................................................................................27
5 Определение усилий в средней колонне..........................................................................................................31
5.1 Определение внутренних усилий в колонне от расчётных нагрузок.........................................................31
5.2 Расчёт прочности средней колонны..............................................................................................................31
5.2.1 Характеристики прочности бетона и арматуры. Расчётные комбинации..............................................32
5.2.2 Подбор сечений симметричной арматуры................................................................................................32
5.2.3 Поперечное армирование колонны............................................................................................................37
5.2.4 Расчёт консоли колонны..............................................................................................................................38
6 Расчёт и проектирование монолитного железобетонного перекрытия с балочными плитами..................40
6.1 Расчёт и конструирование монолитной железобетонной плиты...............................................................40
6.1.1 Определение расчётных пролётов и нагрузок...........................................................................................41
6.2 Расчёт второстепенной балки........................................................................................................................44
Список литературы...............................................................................................................................................53

Несущими элементами перекрытия являются ребристая плита и многопролётный сборный ригель таврового сечения.
