Расчет и проектирование железобетонных конструкций многоэтажного производственного каркасного здания в г. Казань

ПГТУ
Кафедра строительных материалов и изделий
Курсовой проект по дисциплине "Железобетонные и каменные конструкции"
На тему "Расчет и проектирование железобетонных конструкций
многоэтажного производственного каркасного здания"
Йошкар Ола 2017

Исходные данные 1) Район строительства г. Казань
2) Размеры температурного блока в осях (м) 24,0 х 26,4
3) Количество этажей (шт.) 3
4) Высота этажа (м) 3,6
5) Временная нагрузка на перекрытие (кН/кв.м) 10,0
в т.ч. непродолжительно действующая часть 1,2
6) Нагрузка от пола (кН/кв.м) 1,0
7) Форма поперечного сечения ригеля: тавр. с полкой вниз
8) Условное расчетное сопротивление грунта (МПа) 0,25
9) Утеплитель кровли пенобетон
10) Толщина утеплителя 75 мм
В проекте требуется выполнить монтажный план температурного блока (расположение колонн, ригелей, ребристых плит перекрытия). Ширину плит перекрытия принимать от 1,5 до 3,0 м. Выполнить расчеты и конструирование преднапряженной плиты перекрытия, ригеля без напрягаемой арматуры, средней колонны первого этажа, центрально нагруженного фундамента под рассматриваемую колонну. Результаты проектирования представить в виде рабочих чертежей конструкций со спецификациями арматуры.
Оглавление
Состав проекта 3
1. Исходные данные 3
2. Компоновка сборного железобетонного перекрытия 4
3. Расчет предварительно напряженной ребристой плиты по I группе предельных состояний 7
3.1 Расчет полки плиты перекрытия по прочности 9
3.2 Расчет поперечного ребра 13
3.3 Расчет продольных ребер 17
3.4. Расчет на действие поперечной силы 20
4. Расчет плиты перекрытия по II группе предельных состояний 23
4.1.Геометрические характеристики приведенного сечения 23
4.2.Потери предварительного напряжения арматуры. 25
4.3. Расчет на образование трещин нормальных продольной оси элемента. 28
4.4.Расчет плиты покрытия по деформациям. 33
5. Проектирование ригеля с ненапрягаемой арматурой. 38
5.1. Выбор расчетной схемы 38
6. Расчет и конструирование колонны среднего ряда 46
6.1 Расчет консоли колонны 51
6.2 Конструирование стыка колонн 53
7. Расчет центрально нагруженного фундамента. 55
8. Список использованных источников 62

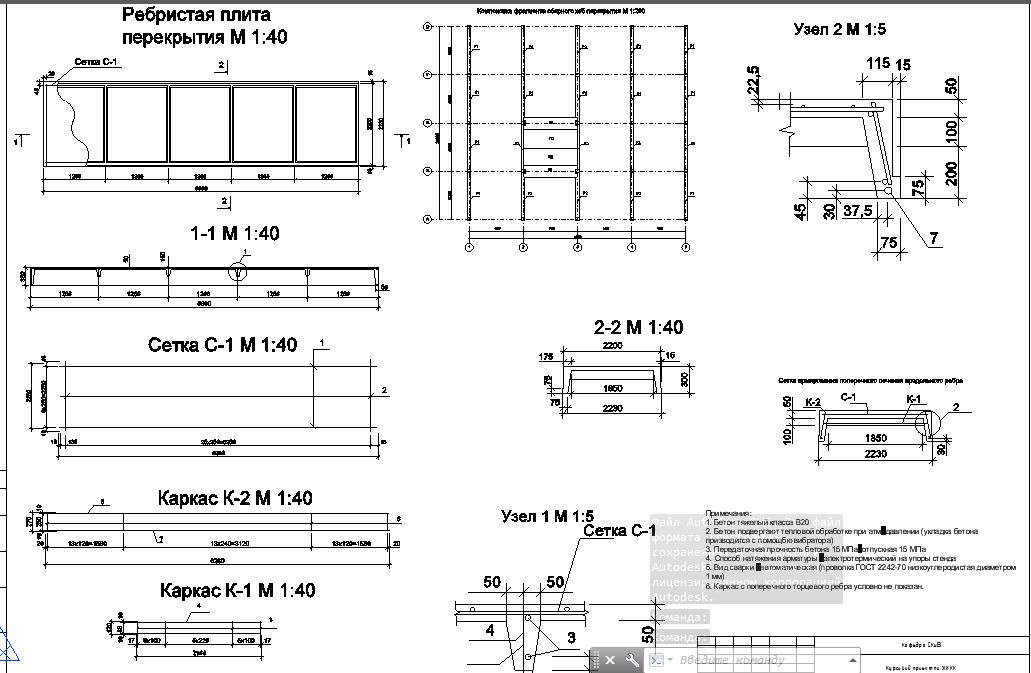

Состав: Плита перекрытия, ригель, спецификация Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Расчет и проектирование железобетонных конструкций многоэтажного производственного каркасного здания в г. Казань

ZhBK.docx
Чертеж2.dwg
