Проектирование многоэтажного промышленного здания. Расчет конструктивных элементов.

Белорусский Государственный Университет Транспорта
Кафедра "Строительные технологии и конструкции"
Курсовая работа по дисциплине: «Строительные конструкции»
На тему «Проектирование многоэтажного промышленного здания. Расчёт конструктивных элементов»
Гомель 2018

1.Район строительства Киев
2. Длина здания, м 48
3.Ширина здания, м 27
4.Количество этажей 3
5.Высота этажа, м 6
6.Нормативная переменная нагрузка, кН/м2 5
7.В том числе длительно действующая, кН/м2 1,5
8.Класс бетона С 16/20
9.Класс арматурной стали S400
10.Условное расчетное сопротивление грунта 0,35
Расчет простенка нижнего этажа
1.Толщина стены, мм 380
2.Ширина простенка, м 1,4
3.Марка кирпича 100
4.Марка раствора 25

В соответствии с заданием запроектированы основные несущие конструкции 3-этажного промышленного здания без подвала. Район строительства—г. Киев. Здание прямоугольное в плане с размерами в осях 27x48 м. Здание запроектировано с наружными стенами толщиной 510 мм. Выбран вариант сборного перекрытия с поперечным распо¬ложением ригелей. Шаг колонн 6,0 м, пролет ригелей 9,0 м. Высота этажа здания 6 м. Колонны - квадратного по¬перечного сечения, ригели - прямоугольного поперечного сечения. Плиты перекрытия опираются поверх ригелей. Ригели опираются на консоли колонн. Фундаменты - монолитные железобетонные со ста¬канами для сопряжения с колоннами. Вариант монолитного перекрытия запроектирован с расположением главных балок поперек здания, соответственно второстепенных балок - вдоль здания.

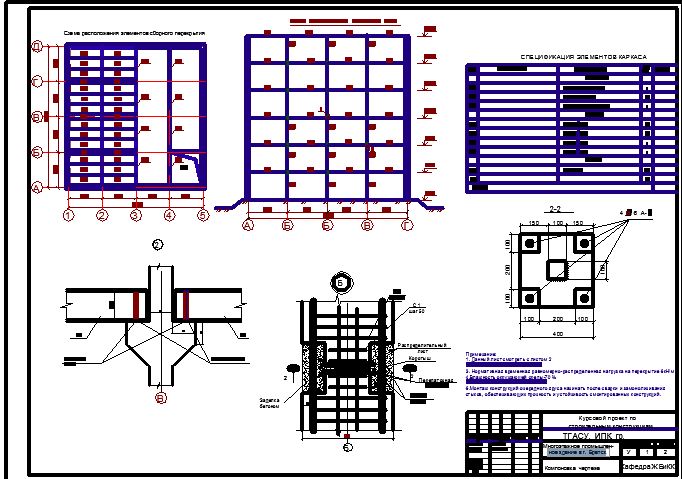

Графическая часть содержит схему расположения фундаментов, схему расположения перекрытий, разрез 1-1, чертежи ригеля, колонны, фундамента, арматурных изделий, закладных деталей, спецификации и ведомость расхода стали.

Оглавление
Введение 3
Исходные данные 4
1 Компоновка элементов сборного перекрытия 5
2 Подбор плиты перекрытия 10
2.1 Сбор нагрузок 10
2.2 Назначение марки плиты 10
3 Расчет ригеля 12
3.1 Сбор нагрузок и подбор сечения 12
3.2 Статический расчет 13
3.3 Огибающие эпюры изгибающих моментов и поперечных сил 15
3.4 Конструктивный расчет 18
3.4.1 Подбор продольной арматуры и расчет несущей способности ригеля 18
3.4.2 Подбор поперечной арматуры 25
3.4.3 Построение эпюры материалов и определение мест обрыва продольных стержней 38
3.5 Расчет по раскрытию трещин, нормальных к продольной оси ригеля 42
4 Расчет колонны и ее элементов 45
4.1 Расчетно-конструктивная схема 45
4.2 Конструирование колонны 45
4.3 Расчет колонны 47
5 Проектирование фундаментов 53
5.1 Определение размеров подошвы 53
5.2 Расчет тела фундамента 53
5.2.1 Определение высоты 54
5.2.2 Расчет на раскалывание 55
5.2.3 Проверка прочности нижней ступени 56
5.2.4 Расчет арматуры 57
5.3 Конструирование фундаментов 59
6 Расчет простенка нижнего этажа наружной стены здания в неполном каркасе 60
6.1 Исходные данные для расчета 60
6.2 Проверка толщины стены из условия предельной гибкости 60
6.3 Определение расчетных усилий 62
6.4 Проверка прочности простенка 64
6.5 Расчет сетчатого армирования простенка 65
6.6 Расчет кладки на местное сжатие 67
6.7 Расчет распределительной плиты 67
6.7.1 Определение размеров плиты 67
6.7.2 Проверка длины распределительной плиты 68
6.7.3 Проверка прочности опорной плиты 69
6.7.4 Проверка прочности плиты на сжатие 70
6.8 Расчет опорного узла на центральное сжатие 71
6.9 Расчет анкеров 72
7 Расчет центрально сжатого кирпичного столба 73
Литература 75

Состав: Схема расположения фундамента, схема расположения перекрытий, разрез 1-1, спецификация, чертежи ригеля, колонны, фундамента, арматурных изделий, закладных деталей, спецификация арматуры, ведомость расхода стали. Язык документа

Софт: AutoCAD 2010
