Проектирование обрубного цеха с административно-бытовым корпусом

Московский государственный открытый университет
Кафедра строительного производства
Курсовой проект по дисциплине: «Архитектура промышленных и гражданских зданий»
На тему: "Проектирование обрубного цеха с административно-бытовым корпусом"
Губкин 2013

Исходные данные: Необходимо проектировать обрубной цех с административно-бытовым корпусом. Длина цеха 84м, высота помещения 9,6м, шаг средних колонн 12м. Пункт строительства – г. Рязань; температура внутренняя расчетная +160С; под покрытием +180С. Пролеты цеха: А=18м.; Б=24м. Освещение комбинированное, прямоугольный фонарь. Грузоподъемность кранов Q1=10т и Q2=20т. Разряд зрительных работ IV. АБК отдельно стоящее.

Содержание
стр.
1. Введение ………………………………………………………………... 6
2. Исходные данные …………………………………………………….. 7
3. Генеральный план …………………………………………………….. 8
4. Объемно-планировочное решение …………………………………... 9
• здание обрубного цеха
• здание АБК
• расчет помещений АБК
5. Расчет санитарно-бытовых помещений …………………………….. 10
6. Конструктивное решение…………………………………………….. 11
• обрубной цех
• административно-бытовой корпус
7. Светотехнический расчет …………………………………………… 15
8. Теплотехнический расчет …………………………………………… 18
• стены
• покрытия
9. Список используемой литературы ………………………………….. 23

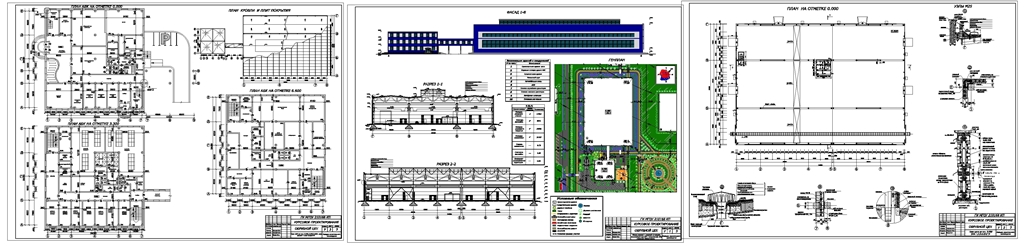

Состав: ПЗ, Чертеж А1 3 листа: план цеха на отметке 0.000, план АБК на отметке 0.000, план АБК на отметке 3.300, план АБК на отметке 6.600, разрезы 1-1, 2-2, генплан, фасад, план покрытия, план кровли, узлы. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Проектирование обрубного цеха с административно-бытовым корпусом

1лист.dwg
2лист.dwg
3лист.dwg
обрубной цех Полоз.doc
