Курсовой проект по дисциплине: "Основания и фундаменты"
На тему: "Проектирование оснований и фундаментов"
Краснодар 2019

Реферат
Пояснительная записка курсового проекта содержит:
42 стр., 9 рис., 5 табл., источников – 10.
Иллюстрационная часть курсового проекта: 1 лист формата А1.

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА, ГРУНТЫ, СБОР НАГРУЗОК, ЛЕН-ТОЧНЫЙ ФУНДАМЕНТ, СВАЙНЫЙ ФУНДАМЕНТ, НЕСУЩАЯ СПО-СОБНОСТЬ, ОСАДКА.
Объект исследования: блок-секция 9-этажная 36-квартирная рядовая
Цели работы:
- анализ инженерно-геологических условий
- сбор нагрузок
- подбор ленточного и свайного фундаментов по заданному сечению.
Предмет исследования: основания и фундамент здания.
Исходные данные: количество этажей – 9, номер скважины – 5, норма-тивная глубина промерзания грунта – 1,2 м, нормативная снеговая нагрузка – 1,5 м, глубина подвала – 2,2 м.

Содержание
Введение
1 Анализ инженерно-геологических условий
2 Расчёт нагрузок на фундамент здания
3 Проектирование ленточного фундамента
3.1 Подбор размеров подошвы фундамента
3.2 Проверка на внецентренное сжатие
3.3 Определение группы по несущей способности
3.4 Определение конечной осадки ленточного фундамента мелкого заложения методом послойного суммирования
4 Проектирование свайного фундамента
4.1 Выбор типа и размеров свай
4.2 Выбор типа и глубины заложения ростверка
4.3 Определение несущей способности сваи по грунту
4.4 Размещение свай и уточнение размеров ростверка
4.5 Проверка свайного фундамента по I ГПС
4.6 Расчет свайного фундамента по II ГПС
4.7 Осадка свайного фундамента
Заключение
Список использованных источников

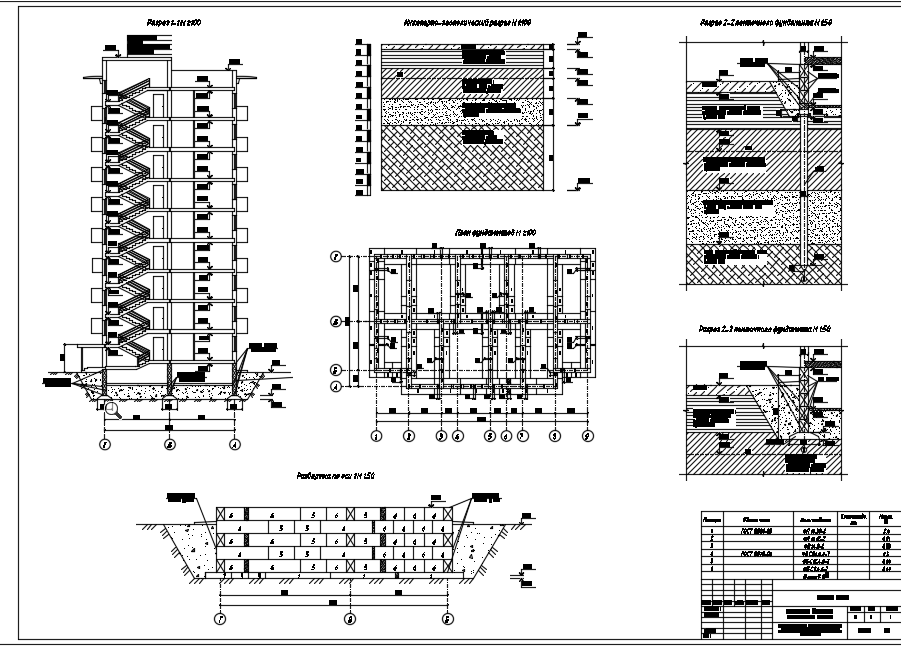

Состав: Разрез 1-1 М 1:100, инженерно-геологический разрез М 1:100, план фундаментов М 1:100, развертка по оси 1 М 1:50, разрез 2-2 ленточного фундамента М 1:50, разрез 2-2 свайного фундамента М 1:50, спецификация Язык документа

Софт: AutoCAD 16

Файлы:

Каталог / Строительство / Проектирование оснований и фундаментов

Проектирование оснований и фундаментов.dwg
Проектирование оснований и фундаментов.docx
