Проектирование оснований и фундаментов химической лаборатории

Костанайский Государственный Университет, кафедра строительства и строительного материаловедения, дисциплина "Основания и фундаменты", Курсовой проект на  тему "Проектирование оснований и фундаментов химической лаборатории", 2015 год.

Исходные данные для проектирования

Краткая характеристика конструктивной схемы здания

Здание химической лаборатории в осях А-В решено из сборного железобетонного каркаса с шагом колонн в продольном направлении 6 м. Сечение колонн 600х400 мм. В 3-х этажной части здания стены из бетонных блоков. Междуэтажные перекрытия – крупноразмерные многопустотные железобетонные плиты. Здание в осях В-Г имеет технический подвал. Отметка пола подвала - 3,000 м. Отметка пола первого этажа ±0,000 на 0,4 м выше отметки планировки.
Снеговой район: III.
Сумма абсолютных значений среднемесячных отрицательных температур минус 32°С.
Расчётные сечения фундаментов: 2-2; 4-4.
Сечение 2-2: N = 1030 кН, М = 64 кН/м;
Сечение 4-4: N = 160 кН, М = 32 кН/м.

Содержание

Введение 4
1 Оценка условий строительства 5
1.1 Краткая характеристика конструктивной схемы здания 5
1.2 Оценка инженерно-геологических условий строительной площадки 6
1.2.1 Слой 1 6
1.2.2 Слой 2 7
1.2.3 Слой 3 8
1.2.4 Слой 4 9
1.2.5 Слой 5 10
2 Расчет фундаментов мелкого заложения 13
2.1 Определение минимальной глубины заложения фундаментов 13
2.2 Определение основных размеров фундамента 17
2.2.1 Расчёт ленточного фундамента с подвалом под наружную стену 17
2.2.2 Расчёт ленточного фундамента с подвалом под внутреннюю
стену 20
2.3 Расчет по деформациям 22
2.3.1 Расчет по деформациям ленточного фундамента в сечении 4-4 22
2.3.2 Расчет по деформациям ленточного фундамента в сечении 2-2 28
3 Свайные фундаменты 33
3.1 Определение геометрических размеров одиночных свай 33
3.1.1 Определяем геометрические размеры сваи для сечения 4-4 33
3.1.2 Определяем геометрические размеры сваи для сечения 2-2 34
3.2 Расчет несущей способности свай 34
3.3 Расчет свайного фундамента 37
3.3.1 Определение количества свай и расчет ростверка в сечении 4-4 37
3.3.2 Определение количества свай и расчет ростверка в сечении 2-2 38
3.4 Расчет свайного фундамента по деформациям 41
3.4.1 Расчет по деформациям свайного фундамента в сечении 4-4 41
3.4.2 Расчет по деформациям свайного фундамента в сечении 2-2 45
4 Технико-экономическая оценка вариантов 48
5 Особенности производства работ нулевого цикла 49
Список использованной литературы 51

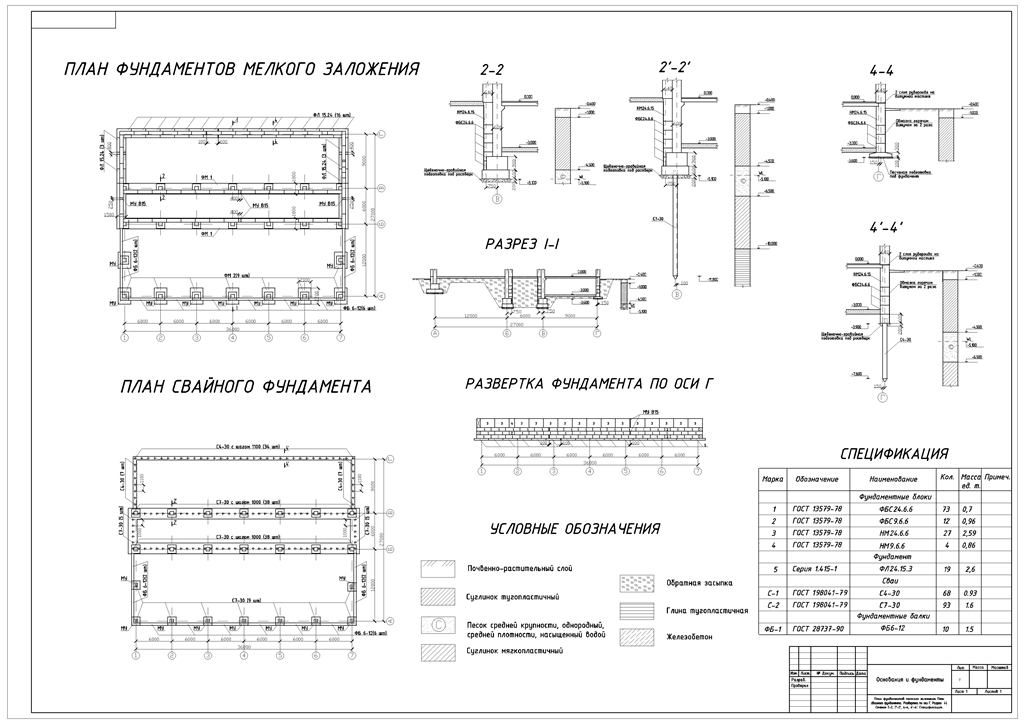

Состав: План фундаментов мелкого заложения. План свайного фундамента. Развертка по оси Г. Разрез I-I. Сечения 2-2, 2'-2', 4-4, 4'-4'. Спецификация. Язык документа

Софт: AutoCAD SP1

Файлы:

Каталог / Строительство / Проектирование оснований и фундаментов химической лаборатории

Вариант 1.dwg
ПЗ В1.docx
