Гомельский Государственный дорожно-строительный колледж имени Ленинского комсомола Белоруссии
Отделение архитектурно-строительное

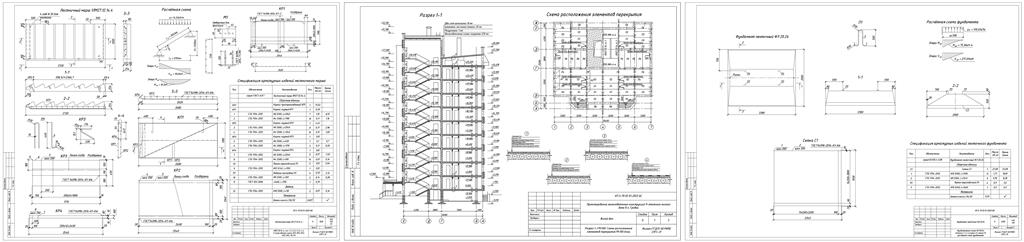

Курсовой проект по дисциплине Строительные конструкции
На тему Проектирование железобетонных конструкций 9-этажного жилого дома в г. Гродно
Гомель 2023
Высота этажа 2,8 м. В здании предусмотрен подвал и технический этаж.
Здание запроектировано со смешанным расположением несущих стен. Пространственная жесткость и устойчивость здания обеспечивается армированием углов и мест примыкании внутренних и наружных стен, анкеровкой плит перекрытия со стенами Т-образными анкерами и между собой линейными анкерами.
Уровень ответственности здания – II.
Степень огнестойкости здания – II (СН 2.02.05-2020. Пожарная безопасность зданий и сооружений).
Класс сложности здания – К2 (СН 3.02.07-2020. Объекты строительства. Классификация).
Класс по функциональной пожарной опасности – Ф 1.3 (СН 2.02.05-2022. Пожарная безопасность зданий и сооружений).
Здание размещается на участке со спокойным рельефом. В основании залегает грунт – песок крупный. УГВ находится на отметке -5,5м от дневной поверхности.
В здании запроектированы следующие конструкции:
- фундаменты сборные железобетонные ленточные;
- наружные стены – керамический кирпич толщиной 510 мм с утеплением «Термошуба» – 120 мм;
- внутренние стены – керамический кирпич толщиной 380 мм;
- перегородки кирпичные и из блоков ячеистого бетона;
- перекрытия сборные железобетонные многопустотные:
П1 – ПТМ32.12.22-13
П2 – ПТМ32.15.22-13
П3 – ПТМ33.12.22-13
П4 – ПТМ33.15.22-13
П5 – ПТМ64.15.22-13
П6 – ПТМ38.12.22-13
П7 – ПТМ38.15.22-13
П8 – ПТМ31.12.22-13
- полы приняты из линолеума, керамические, бетонные;
- кровля плоская, материал кровли – изопласт
Содержание
Введение 5
1 Архитектурно-конструктивное решение здания 6
2 Сбор нагрузки на 1м2 перекрытия, покрытия 7
3 Расчет и конструирование лестничного марша 11
3.1 Определение прочностных характеристик материалов 11
3.2 Определение нагрузок, действующих на марш 11
3.3 Расчет прочности марша по нормальному сечению 12
3.4 Расчет прочности марша по наклонному сечению 13
3.5 Конструирование лестничного плитного марша 14
4 Расчет ленточного фундамента под наружную стену здания 15
4.1 Определение нагрузки на фундамент 15
4.2 Расчет размеров подошвы фундамента по грунту 16
4.3 Расчет тела плитной части фундамента 17
4.4 Расчет площади продольной арматуры плиты фундамента 18
4.5 Расчет на продавливание (местный срез) 19
Заключение 21
Список использованных источников 22
Приложение А Ведомость расхода стали на элемент 24
