КОМПАС 3D 18

10-ти этажный угловой жилой дом (г-образный)

ННГАСУ
Кафедра Архитектуры
Дипломный проект по кафедре Архитектуры
На тему:"Возведение многоэтажного жилого дома"
Нижний Новгород,2015

Проектируемый жилой 10-ти этажный дом расположен в г. Кстово
Ветровой район – I ( 0,23 кПа); снеговой район – IV (2,4 кПа).
Рельеф местности сложный: перепад в отметках по границам проектирования составляет около 2,0 метров. В данном проекте разрабатывается 10-ти этажный крупнопанельный жилой дом со встроенными конторскими помещениями. Место строительства г. Кстово. Грунтовые условия указаны в разделе "Основания и фундаменты". В проекте разрабатываются архитектурно-конструктивные решения, производится расчёт фундаментов. Способы производства работ и техника, принятая
Месторасположение проектируемого дома решено с максимальным использованием существующего пространства, а также с учётом санитарных ограничений со стороны существующей застройки.
Площадь участка в границах проектирования составляет 0,9 га. К дому предусмотрены проезды шириной 7,0 метра с разворотной площадкой со стороны входов в жилой дом, а также к конторским помещениям. Предусмотрена возможность проезда пожарных машин. Пешеходная связь обеспечивается системой тротуаров, в устройстве которых предусмотрена возможность проезда колясок инвалидов. Покрытие проездов - асфальтобетонное, тротуаров - брусчатое мощение и асфальтобетонное.
Свободные от покрытия и застройки участки засеиваются газонными травами, засаживаются кустарниками и деревьями, а также цветами-многолетниками.
Площадь озеленения участка соответствует требованиям СНиП.
Во дворе дома запроектирована а/стоянка на 74 м/мест для жителей дома и служащих офисов.
Проектом предусмотрены площадки для отдыха детей , взрослых, хозяйтвенные площадки, а также малые архитектурные формы.
Свободная от застройки территория озеленяется лиственными деревьями, декоративными рядовыми и групповыми кустарниками, посевами многолетних трав.

Технико-экономические показатели по генеральному плану
Площадь участка 1,67га
Площадь застройки 3124м2
Площадь озеленения 6002м2
Площадь покрытия 7553м2
Коэффициент застройки 18,7%
Коэффициент озеленения 36%
Коэффициент покрытия

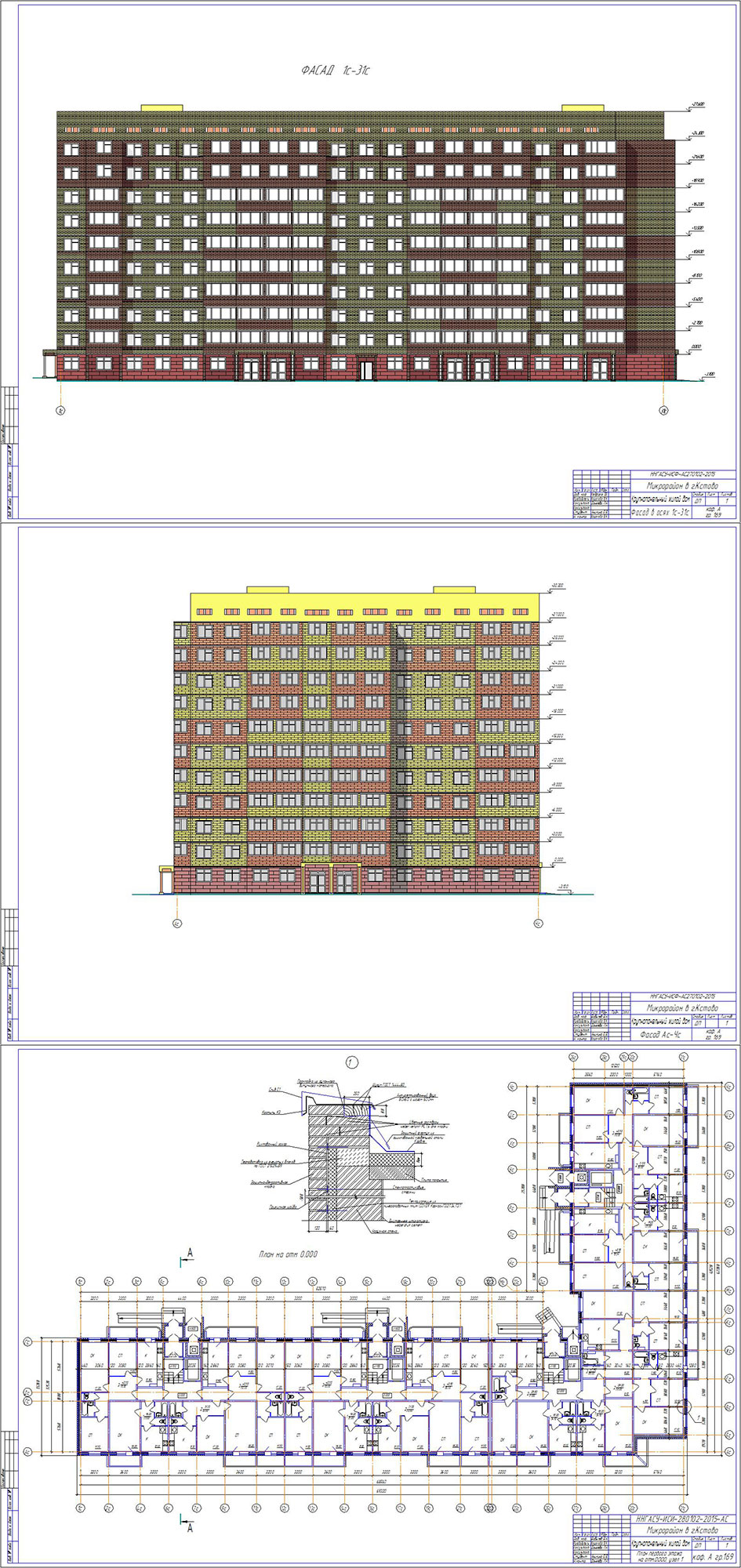

Состав: Генплан, СГП, Фасад-1, Фасад-2, План первого этажа, план типового этажа, Разрезы узлы, ПЗ Язык документа

Софт: КОМПАС-3D v15.1

Каталог / Строительство / Проекты домов / 10-ти этажный угловой жилой дом (г-образный)

Просмотр файлов
план типового этажа я.cdw
Фасад 2.cdw
Фасад - копия
ࠧ१, 㧫 .cdw
первого этажа я.cdw
ГЕНПЛАН.cdw
СГП..cdw
АР.doc
