10-ти этажный жилой дом г.Чебоксары

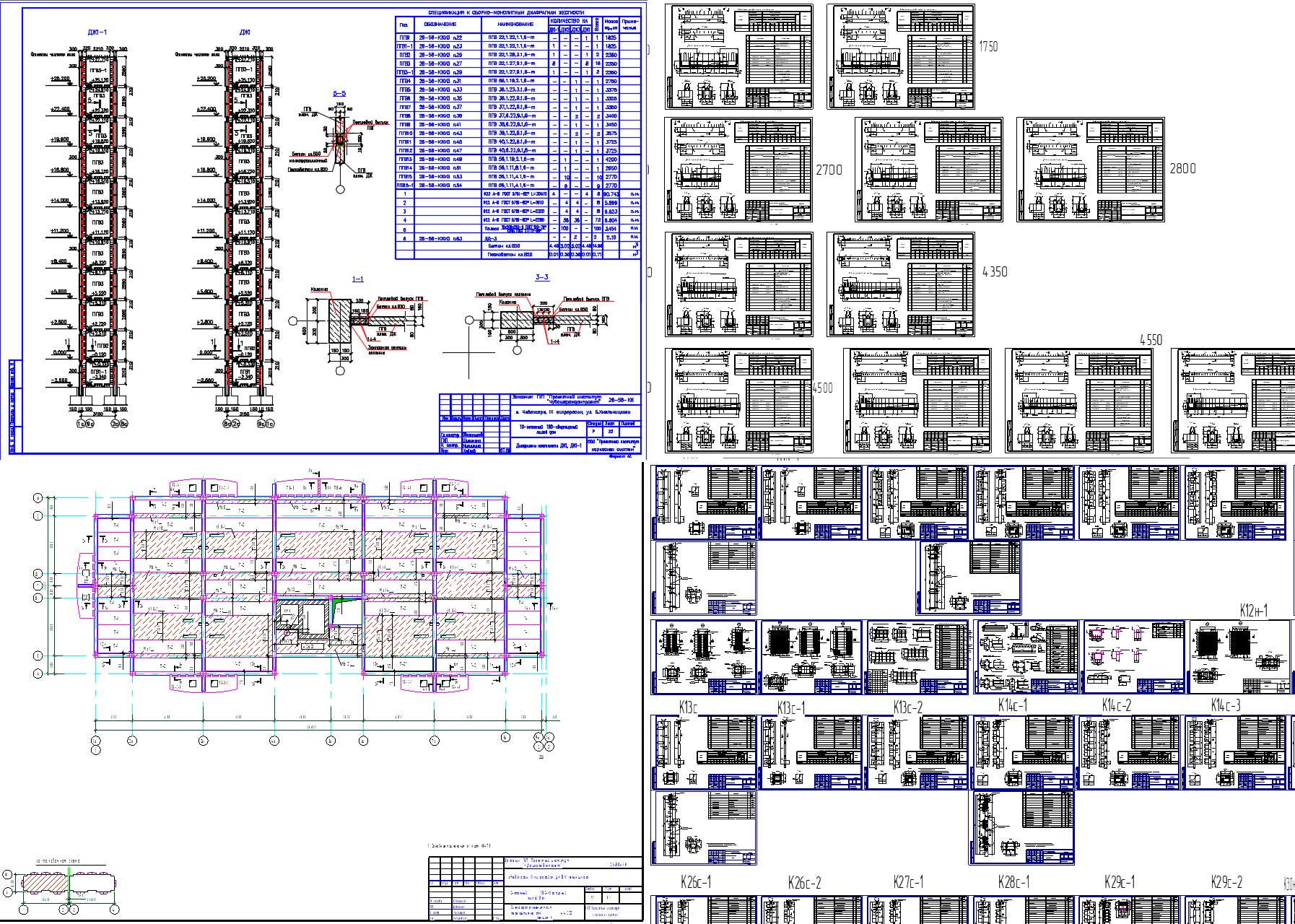

10-этажный 180-квартирный жилой дом г.Чебоксары, III микрорайон, Имеются все конструкторские чертежи КЖ.
Каркас жилого дома запроектирован сборно-монолитным из - сборных железобетонных колонн сечением 600х300, 500х300, 400х400, 300х300 мм. из бетона кл.В30, В40. В местах примыкания ригеля и перекрытия тело колонны лишено бетона для пропуска дополнительной арматуры ригелей (верхнее и нижнее узловое армирование) через тело колонны, посредством чего образуется жесткий узел.

Проект разработан для строительства в IV климатическом районе с обычными геологическими условиями.
Расчетная снеговая нагрузка - 240 кг/м (расчетная нагрузка)
Нормативное ветровое давление - 30 кг/м (нормативная нагрузка)
Температура воздуха наиболее холодной пятидневки - (-32 C)
Класс здания - II
Функциональная пожарная опасность - Ф1.

Состав: Диафрагмы жесткости, Узловая арматура, Перекрытие, Монолитные участки, Коллоны, ригели, Плиты Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / 10-ти этажный жилой дом г.Чебоксары

КЖ л. 78-99 (Перекрытие).dwg
КЖ л. 100-114 (Монолитные участки).dwg
КЖИ1 (Колонны).dwg
КЖИ2 (Ригели).dwg
КЖИ3 (титульный).dwg
КЖИ
КЖИ
КЖИ
УС л. 1-31(Титульный
КЖ
КЖ л. 22-23 (Элементы диафрагм).dwg
КЖ л. 24-77 (Узловая арматура).dwg
