Новый жилой дом планируется возвести в д.Рудня на расстоянии 12.00 м от северо-западной стороны участка и 10.00м от северо-восточной границы участка со стороны улицы . С северо-западной стороны дома предполагается разместить площадку для парковки автомобиля. Въезд на стоянку запроектирован с проезда с северо-западной стороны участка. В юго-западной части участка запроектирован летний дом-беседка. Рельеф участка имеет спокойный, с небольшим понижение в сторону улицы.
Проект предусматривает возведение : двухэтажного (мансардного) жилого дома квадратного в плане c наружными габаритными размерами (9.40 x10.90 м ) c Г-образной террасой (12.40х3.50 и 10.60x3.00 м ) с навесом с северо-западной стороны и крыльцом (3.90x1,50м). На плане первого этажа жилого дома располагаются: тамбур(3.9 м2), прихожая (13.9 м2), кухня (11.0м2) гостиная(18.2 м2) с лестницей (4.2 м2) на мансардный этаж , жилая комната (12.5м2 ), гардеробная (2.2м2), совмещённый санузел (4.9 м2), топочная (3.8м 2), терраса (64.7 м2\19.4 м2) и крыльцо(5.8 м2\1.8 м2). На плане второго (мансардного) этажа размещаются: две жилые комнаты (по 10.8м2 и 16.1 м2 ) , холл (26.8 м2) , совмещённый санузел (4.1м2) и гардеробная (3.2 м2).
Фундаменты – свайно-ростверковые. Снаружи цоколь отделывается декоративной панелью под натуральный камень.
Все наружные и внутренние несущие стены и перегородки (первого) этажа – керамзитобетонные блоки ( 490 х 300 х 240, 400 х 100 х 240 соответственно). Стены снаружи обшиты имитацией бруса по обрешетке, перегородки мансардного этажа - каркасные 50х100мм, снаружи обшитые имитацией бруса. Обвязка – из нестроганного бруса 100х150мм. Полы выполнить деревянными по деревянным лагам. Доска пола -толщ. 36 мм. Лаги – брус 50х150мм с шагом не более 600мм. Полы на кухне и в санузле - плитка керамическая по плитам ЦСП (вместо бетонной стяжки). Полы на террасе -террасная доска (“Декинг”) “палуба”. Стеновые заготовки обрабатываются антиперенами и антисептиками, сохраняющими фактуру древесины. То же относится ко всем остальным деревянным конструкциям и элементам дома. Перекрытия– деревянные по деревянным балкам (брус 150х200мм). Утеплитель: по перекрытию на чердаке и пола, в наклонных стенах мансардного этажа и фронтонов - из минеральной ваты Лайтэкстра (35кг/м3) производста ОАО «Гомельстройматериалы» («БЕЛТЕП») .
- Главная -
- Чертежи -
- Строительство -
- Проекты домов -
- Коттеджи и частные дома -
- Архитектурный проект одноквартирного жилого дома с мансардой
Архитектурный проект одноквартирного жилого дома с мансардой
0
1
194
0
0
100

Сообщить о проблеме
Автор
Дата
11.03.2022
Язык
Русский
Состав

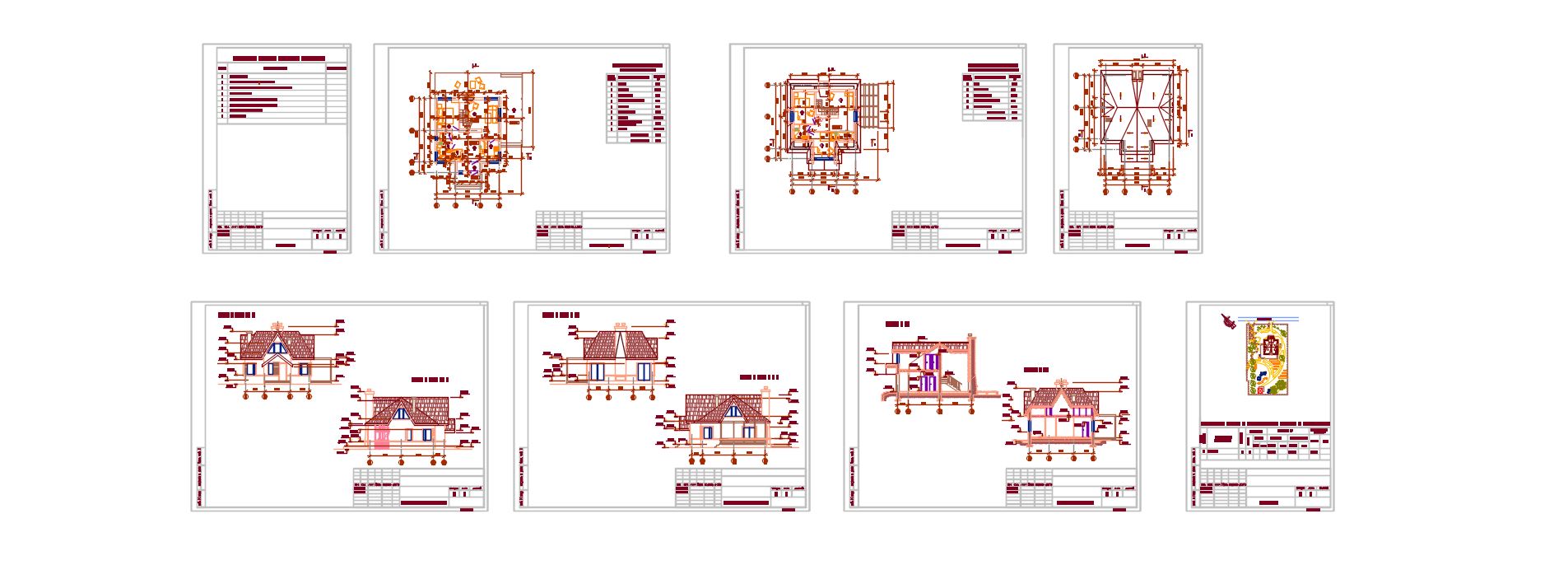

генплан участка, план дома, фасады
Софт
AutoCAD 2018
Как открыть?
Отзывов пока нет
