Конкурс асов 3D-моделирования

Одноквартирный жилой дом

Мансардный одноквартирный 4-х комнатный жилой дом.
Площадь застройки - 100,50 кв.м;
Жилая площадь - 45,40 кв.м;
Общая площадь выше 0.000 - 96,10 кв.м.
Общие данные.
Настоящий проект жилого дома разработан для индивидуального застройщика и предназначен для применения в республике Беларусь 8 климатического подрайонана площадках с обычными геологическими условиями:
- расчетная t наружного воздуха -- -22;
- скоростной напор ветра -- 27 кгс/м2;
- вес снегового покрова -- 50 кгс/м2;
класс здания -- Ф 1.4;
степень огнестойкости -- IV.
Архитекткрно-планировочные решения.
Жилой дом запроектирован с осевыми размерами в плане 10,80 х 8,10 м . На 1-м этаже дома размещены прихожая, гостиная, кухня-столовая, санузел. Из гостиной предусмотрен выход на террасу. На мансардном этаже размещены спальни, ванная комната и гардеробная. Связь между первым и мансардным этажами осуществляется посредством лестничного марша. Топочная запроектирована в уровне 1-го этажа. Вход из кухни. Используемые в проекте объемно-планировочные приемы позволяют выполнить оригинальные решения интерьеров дома.
Конструктивная часть.
Фундаменты здания - монолитные. Блоки дымовентеляционных каналов - из кирпича глиняного обыкновенного ГОСТ 530-95 М>=75 на цементно-песчаном растворе М25. Наружные стены толщиной 400 мм из газосиликатных блоков =500 кг/м размером 400х188х588 ГОСТ 21520-89.
Стены и перегородки выкладывать на цементно-известковом растворе марки 50. Кладку выполнять на подвижных /пластичных/ растворах с применением пластифицирующих водоудерживающих добавок. Применение жестких растворов для кладки запрещается.
Перемычки - сборные ж.б. по серии 1.038.1-1 в.1, 2, 3.
Перекрытия междуэтажные - сборные ж.б. по серии 1.141-1 в.60, 63.
Крыша - мансардная стропильная по серии 2.160-9 в.1.
Столярные изделия - по ГОСТ 24698. серии р.ч. ОАО ''ЗАБУДОВА'', серии Б.036.7.99, индивидуального изготовления.

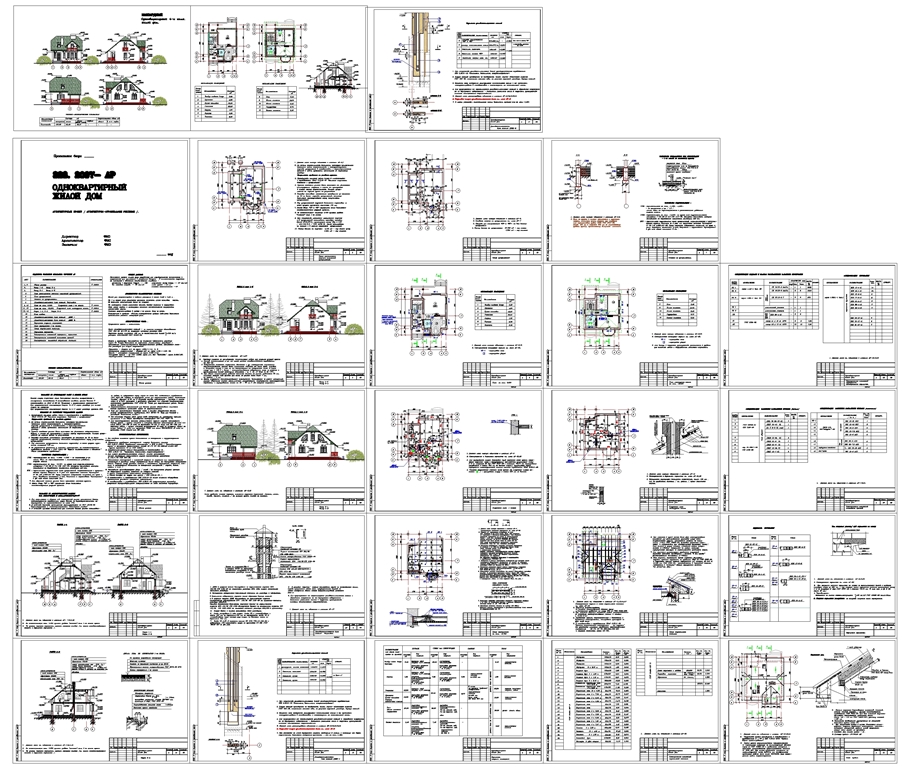

Состав: АР, Общие данные, Фасад 1-5, Фасад Е-А, Планы, Сечения, Схемы, Ведомости, Спецификации Язык документа

Софт: ArchiCAD 2004

Файлы:
Мансардный дом.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
