Конкурс асов 3D-моделирования

Блокированный жилой дом из 3-х секций размером 15,6х12,6м

1. Общие указания
1.1. Площадка строительства относится к IВ климатическому району со следующими
характеристиками:
- расчетное значение веса снегового покрова для 3 района - 320кг на 1м², согласно ТСН-20-01-05;
- расчетная температура наиболее холодной пятидневки - -34°С;
- нормативная ветровая нагрузка для I ветрового района - 0,23 кПа.

2. Конструктивные решения
2.1. Прочность и устойчивость дома обеспечена совместной работой наружных стен, подстропильной балки и перекрытием.
2.2. Фундамент под зданием - ленточный, монолитный бетон В12,5 армированный арматурой 14-А-III, 10-А-III по ГОСТ 5781-82. Фундаменты спроектированы согласно, СНиП 2.01.07-85* «Нагрузки и воздействия», СНиП 2.02.01-83* «Основания зданий и сооружений». Под фундамент выполнить песчаную подушку толщиной не менее 500мм.
2.3. Стены из газобетонных блоков производства ЗЯБ толщиной 300мм, облицованы кирпичом керамическим пустотелым одинарным. Перегородки толщиной 70мм из ГКЛ-10мм по системе ТИГИКнауф по металлическому каркасу толщиной 50мм заполнением теплозвукоизоляционным материалом "Изовер" G10KL - 50мм.
2.4. Перемычки - стальные уголки 100х100х6,5 по ГОСТ 8509-93.
2.5. Перекрытие: деревянное. Несущая балка из сдвоенного швеллер №22 по ГОСТ 8240-97.
2.6. Крыша здания - вальмовая, по деревянным стропилам с покрытием из профнастила Н10. Все деревянные элементы стропильной системы должны состоят из древесины хвойных пород не ниже 2 сорта. Влажность древесины должна быть не более 20%. Пиломатериал должен соответствовать ГОСТ 24454-80. Молниезащиту металлической кровли выполнить в соответствии с требованиями СО 153-34.21.122-2003, путём устройства контура заземления по периметру крыши из стальной полосы 20х4 соединённой по фасаду кровли с заземлителем. Опуск выполнить стальной полосой 20х4. Горизонтальные заземлители выполнить из стальной полосы 50х5 и уложить на глубине 0,5м, вертикальные заземлители выполнить из стальных уголков 50х50х5, длиной 2,5м, забитых на глубину 2,5м с разносом 2,5м. Количество уголков, забитых в землю, принято 3 шт. в одном заземлителе. Все соединения делаются на сварке. Сварку выполнить электродами типа Э42 по ГОСТ 9467-75*. Толщину сварных швов принимать по наименьшей толщине свариваемых элементов. Сопротивление заземляющих устройств не должно превышать 10 Ом.
2.7. Оконные изделия - пластиковые по ГОСТ 30674-99.
2.8. Двери по ГОСТ 6629-88, ГОСТ 30970-2002, ГОСТ 31173-2003.
2.9. Отмостка бетонная шириной 0,8 м по периметру здания.

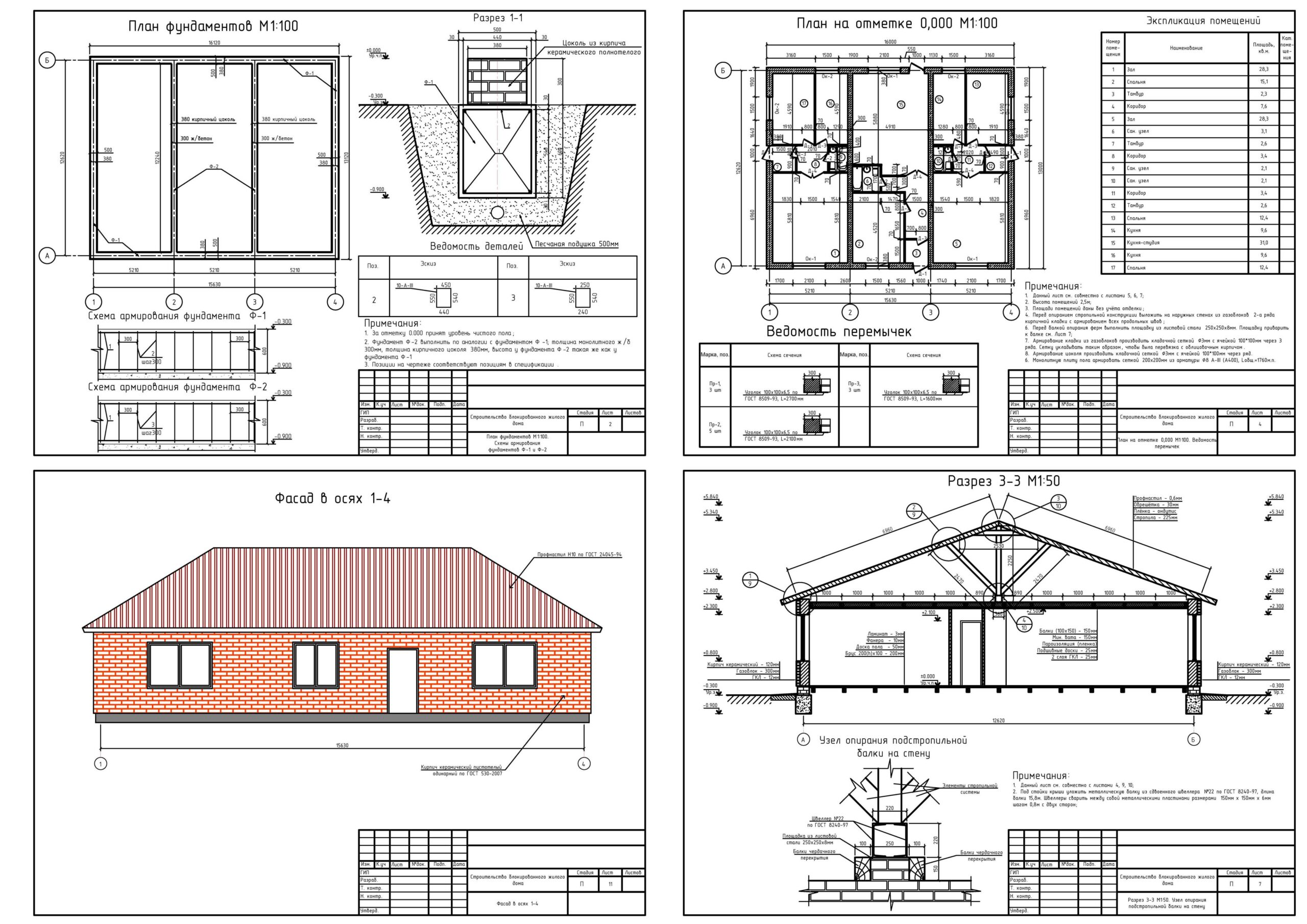

Состав: Раздел АС 12 листов Язык документа

Софт: AutoCAD 13

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Блокированный жилой дом из 3-х секций размером 15,6х12,6м

Блокированный дом.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
