Частный двухэтажный дом 11,50м х 16,22м

Общие данные

1. Здание - кирпичное двухэтажное, размером в плане 11,50м х 16,22м.
2. Воздушная среда по отношению к конструкциям неагресивная.
- нормативная снеговая нагрузка - 0,5 Кпа
- нормативный скоростной напор ветра - 0,38 Кпа
- сейсмичность - 8 баллов
- глубина промерзания грунтов - 0,8 м.
3. Конструкции запроектированы в соответствии с требованиями:
СНиП 2.01.07..85 / Нагрузки и воздействия/
СНиП 11-7-81* /Строительство в сейсмических районов/
СНиП 2.03.-11-85 /Защита строительных конструкций от корозии/
СНиП 2.03.01-84 /Бетонные и железобетонные конструкции/

Конструктивные и планировочные решения.
1.Фундаменты - ленточные, ж/бетонные, бетон кл. Б 22.5 . За отметку + - 0,00 принят уровень верха цоколя, глубина заложения - 2,44 м. При отсутствии инженерно - геологических изысканий строительной площадки принята минимальная расчетная несущая способность грунта см. таблицу приложения М.
2.Стены - из кирпича с утеплением толщ. 420 мм. из облицовочного кирпича марки М125 на растворе М 100 с пластифицирующими добавками, повышающие монолитность кладки. Кладка 2 категории с временным сопротивлением осевому растяжению по неперевязанным швам 1,8 > R > 1.2 кгс/м2. В сопряжениях стен в горизонтальные швы укладываются арматурные сетки длиной 1.5 м. , через 600мм. по высоте.Теплоизоляция из минераловатных плит .
3. Перегородки - из кирпича марки М 100 на растворе М 75.
4. Перемычки - ж/бетонные по Гост 948 - 84.
5. Перекрытия - цокольного и первого этажа ж/бетонные плиты. Второго этажа деревянные балки.
6. Покрытие по балкам
7. Крыша - металочерепица по обрешетке.
8. Отмостка - бетонная, выполняется под уклоном.
9. Деревянные элементы антисептировать согласно СНиП II -25- 86 антипереном.
10. Проект выполнен в соответствии со СНиП II - 7- 81* "Строительство в сейсмических районах.

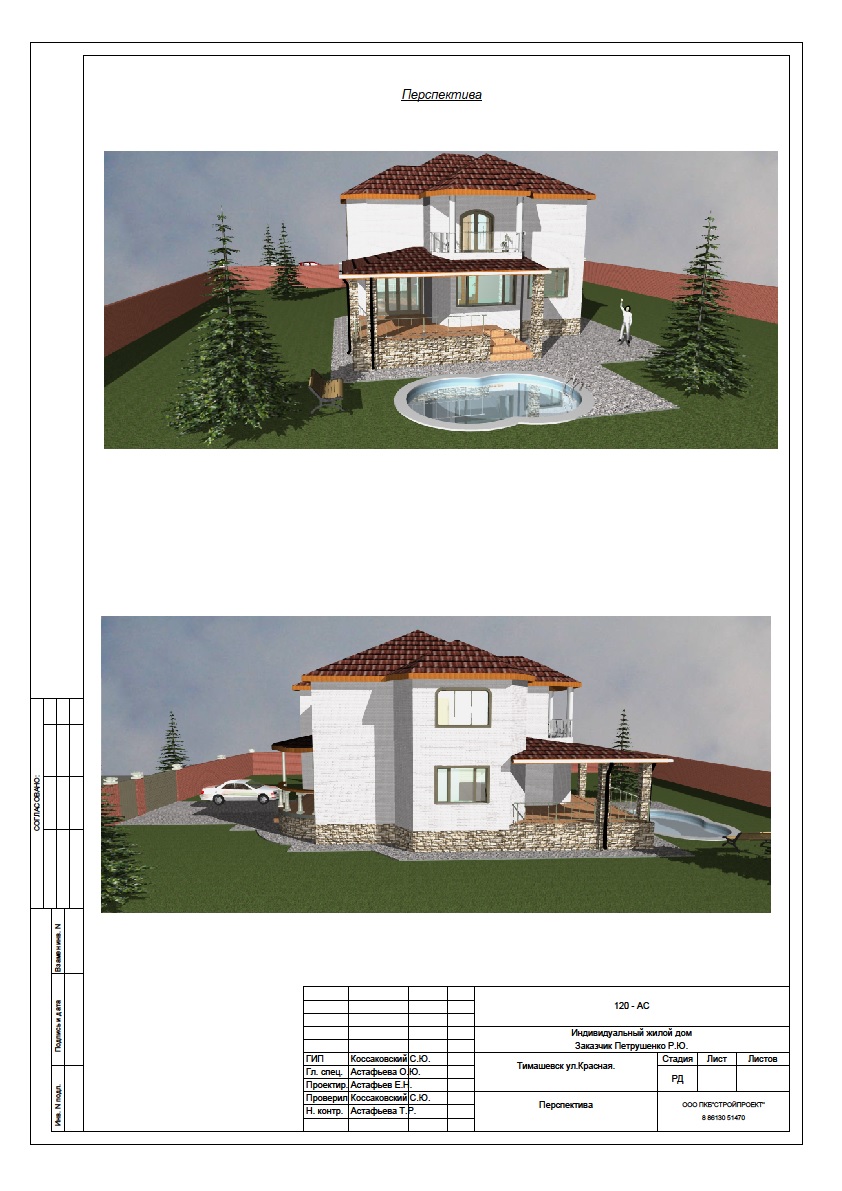

Состав: Комплект чертежей АС, 3D сборка Язык документа

Софт: ArchiCAD 19

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Частный двухэтажный дом 11,50м х 16,22м

Домик,планы,разрезы,фасады.1.pln
