Двухэтажный дом из SIP панелей АР

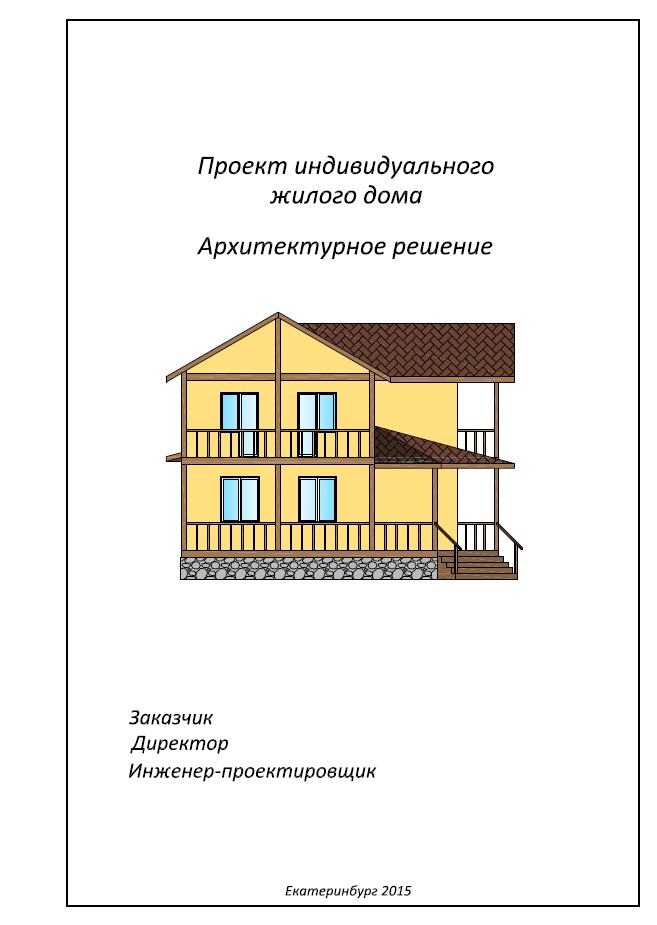

Коттедж из SIP панелей 156 кв.м. Архитектурное решение. Состав проекта: планы 1-го и 2-го этажей, план кровли, фасады, разрез, ведомость дверных и оконных проемов.

Состав: План первого этажа, план второго этажа, план кровли, фасад 1-7, фасад 7-1, фасад А-Е, фасад Е-А, разрез, ведомость дверных и оконных проемов. Язык документа

Софт: AutoCAD 14 SP1

Сайт: www

Файлы:

проект1.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

Фрагмент

Рейтинг: 200

Софт: КОМПАС-3D 13

Состав: Пояснительная записка: Введение 1.Архитектурно-строительная часть 1.1.Общая характеристика проектируемого здания. 1.2. Генплан участка. 1.3. Определение черных и красных отметок. 1.4.Объемно-планировочное решение. 1.5. Расчеты. 1.5.1. Теплотехнический расчет стены. 1.5.2.Теплотехнический расчет покрытия. 1.6.Определение глубины заложения фундамента. 1.7. Спецификация столярных изделий. 1.8. Спецификация полов. 1.9. Спецификация железобетонных изделий. 1.10. Конструктивные решения. 1.11. Спецификация столярно-кровельных изделий. 1.12. Отделка здания. 1.13. Инженерное оборудование здания. 2.Расчетно-конструктивная часть 2.1 Расчет многопустотной плиты перекрытия. 2.2. Расчет и конструирование перемычки 2ПБ 17-2. 3.Строительно-производственная часть 3.1. Область применения. 3.2.Технология и организация строительного производства. 3.3.Подсчёт объёмов работ. 3.4. Подбор строительных машин, механизмов и приспособлений. 3.5. Описание схем производства работ. 3.6.Расчет состава комплексной бригады. 3.7.Калькуляция трудозатрат и стоимости затрат. 3.8. Выбор методов производства работ. 3.9. Календарный план производства работ. 3.10. Стройгенплан объекта. 3.11. Расчет технико-экономических показателей. 4. Заключение 5.Список используемой литературы Графическая часть: Лист 1 - Фасад, генплан, план первого этажа. план второго этажа Лист 2 - Разрез, план перекрытия, план покрытия, план фундаментов, план стропил, план кровли, узлы Лист 3 - Плита пустотная П1, Перемычка 2ПБ17-2,Лист 4 - Технологическая карта на устройство кровли из металлочерепицы Лист 5 - Календарный план производства работ Лист 6 - Стройгенплан надземной части объекта

0  6 38
Дипломный проект на тему: «Двухэтажный коттедж с пристроенным гаражом»
