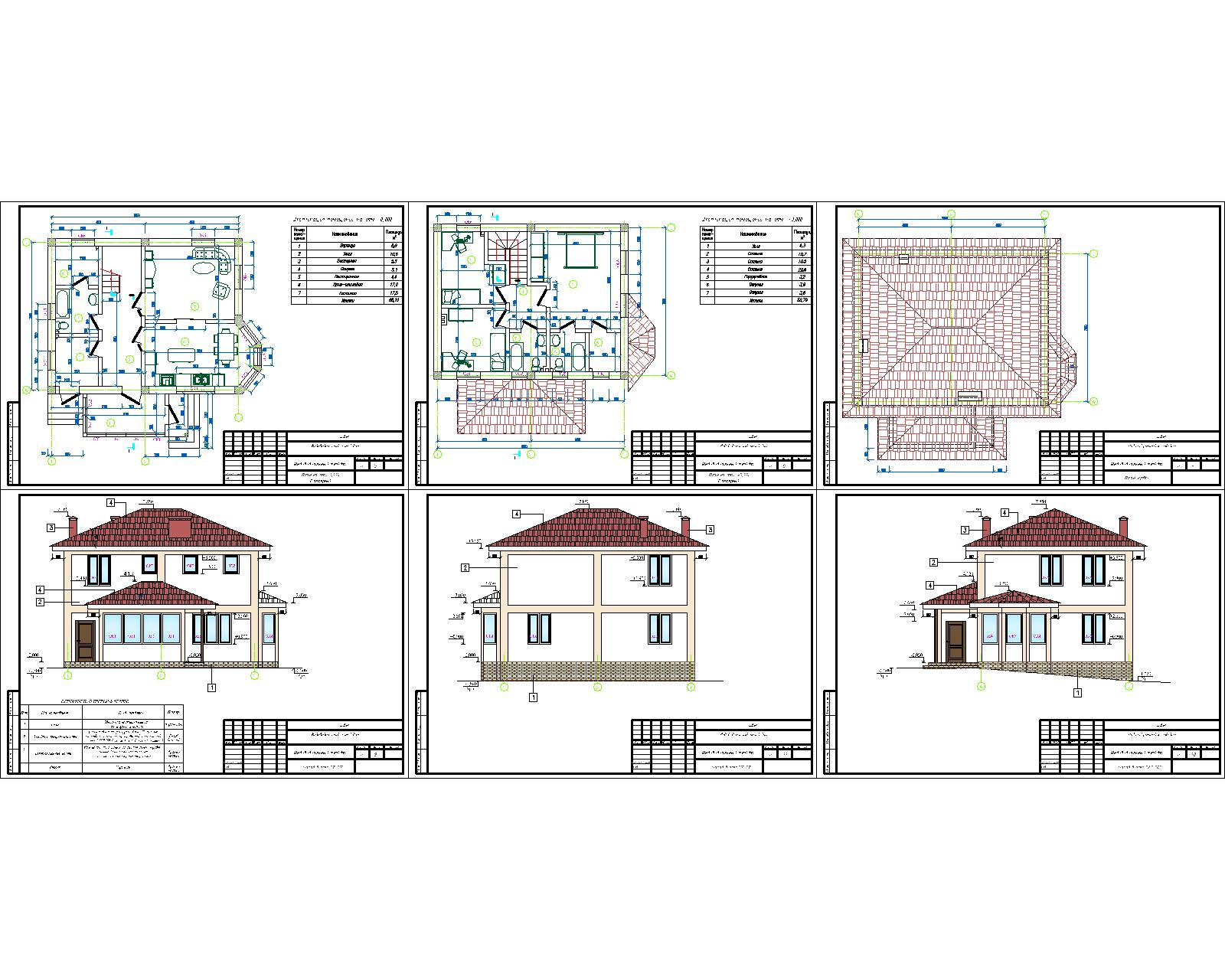

Жилой двухэтажный дом АР

Двухэтажный жилой дом 8х10.

Несущие конструкции проектируемого жилого дома -монолитный ж/б каркас.

Фундамент - монолитные ж.б. перекрестные ленты толщиной 800 мм и высотой 300 мм. Подпорные стены - из блокоы ФБС толщиной 400 мм.
Колонны - монолитные 400х400 мм.
Ригели монолитные 400х400(h) мм.
Перекрытие между этажами - монолитное железобетонное толщиной 200 мм.
Крыша - 4-х скатная по деревянным конструкциям.
Покрытие - керамическая черепица типа Braas.
Наружные стены - мелкоштучный камень "ракушечник" марки не ниже М35 на растворе М50 толщиной 400мм, армированный сеткой через каждые 600мм по высоте, не учавствующй в работе каркаса.
Межкомнатные перегородки толщиной 100 мм, - мелкоштучный камень "ракушечник" марки не ниже М35 на растворе М50 толщиной 200мм, армированный сеткой через каждые 600мм по высоте.
Лестница- монолитная.
Вентиляционные каналы - выполнить из оцинкованной жести, в чердачном помещении и выше кровли утеплить минеральной ватой с зашивкой металлическим листом.
Основания и конструкции здания запроектированы таким образом, что в процессе строительства и в условиях эксплуатации исключается возможность разрушений или повреждений конструкций.
Фундаменты запроектированы с учетом физико-механических характеристик грунтов, характеристик гидрогеологического режима на площадке застройки, степени агрессивности грунтов и подземных вод по отношению к фундаментам, которые обеспечивают необходимую равномерность осадок оснований под элементами зданий от действующих нагрузок. Так же при проектировании учитывалась глубина промерзания грунтов, характеристики материалов в конструкциях по морозостойкости, водопроницаемости, огнестойкости.

Состав: жилой дом АР Язык документа

Софт: AutoCAD 16

Файлы:
Жилой дом.dwg
