двухэтажный кирпичный дом

Курсовой проект по дисциплине "Основы архитектуры и строительных конструкций"
УрГУПС 2014

Курсовой проект содержит : графическая часть - 12 листов формата А3, описание - 5 страниц. Функциональная схема.

Технико-экономические показатели:

Площадь застройки - 171,22 м²
Общая площадь - 197,72 м²
Жилая площадь - 107,18 м²
Строительный объем - 1313,00 м³

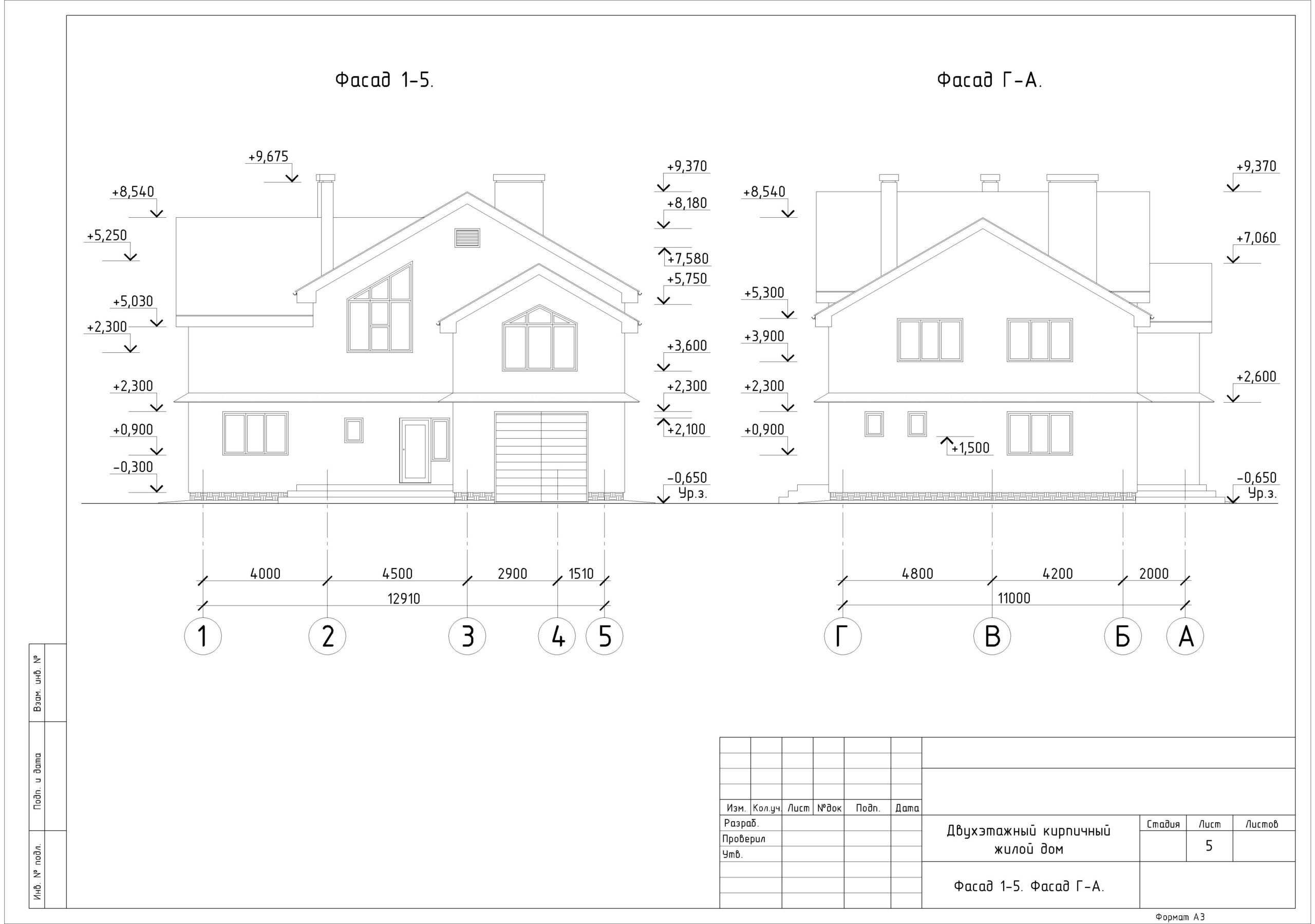

Состав: 1. Архитектурно-строительные решения. Общие данные. 2. План на отм. 0,000. 3. План на отм. +3,000. 4. Разрез 1-1. Разрез 2-2. 5. Фасад 1-5. Фасад Г-А. 6. План кровли. 7. Узлы 1, 2, 3. 8. План ФБС на отм. -1,500. 9. План плит перекрытий. 10. План стропил. 11. Ведомость элементов заполнения дверных проемов. 12. Ведомость элементов заполнения оконных проемов. Язык документа

Софт: AutoCAD 10

Файлы:
План.dwg
ПЗ.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: g.olga
Дата: 2015-02-04
Просмотры: 1961
