Двухэтажный одноквартирный жилой дом бескаркасный, кирпичный

Ростовский государственный строительный университет
Кафедра архитектуры и градостроительства
Курсовой проект по дисциплине: "Основы архитектурных и строительных конструкций"
На тему: "Двухэтажный одноквартирный жилой дом"
Ростов-на-Дону, 2015

1. Архитектурно-планировочные решения
1.1 Функциональное зонирование
Дом состоит из двух этажей, все помещения относятся к одной квартире, т. е. принадлежат одной семье.
На первом этаже находятся функциональные помещения, а так же комнаты для отдыха и приёма гостей.
Комнаты второго этажа предназначены для проживания жителей дома и для проведения личного досуга.

1.2 Объемно-планировочные решения
Уровень чистого пола (от. ±0.000) находится на высоте - 0.45 м. от уровня земли. Высота первого и второго этажей – 3.300 м., общая высота здания от уровня земли до конька - 9.350м., габаритные размера участка – 15.5 м. на 22,5 м., размеры в осях здания –9 м. х 12 м.
Здание имеет прямоугольную форму с выступающим прямоугольным участком. Кровля четырехскатная, стропильная, деревянная, высотой в коньке – 2 м.
Здание имеет два входа: парадный с восточной стороны, и запас-ной с западной стороны.

В данной работе приведены архитектурные решения к проекту двухэтажного жилого дома (коттеджа)

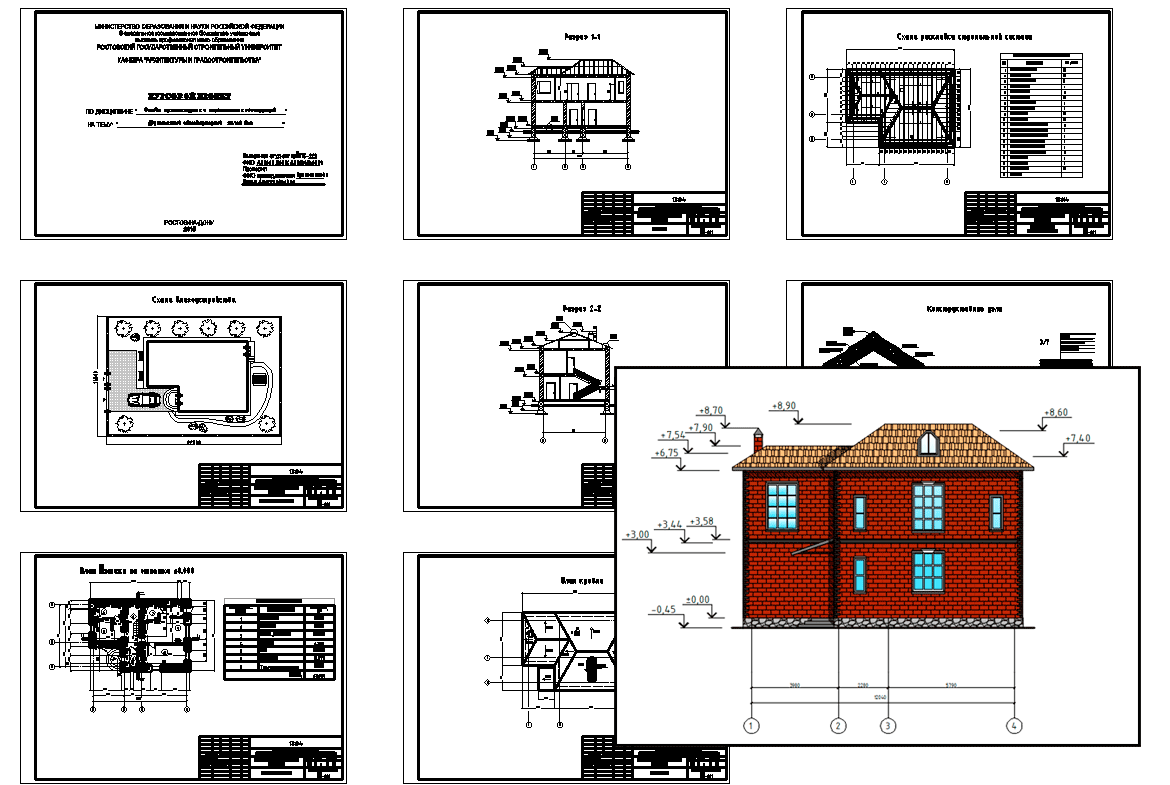

Содержание чертежей:
1. Титульный лист
2. Схема благоустройства
3. План первого этажа
4. План второго этажа
5. Фасад 1-4
6. Фасад В-А
7. Разрез 1-1
8. Разрез 2-2
9. План кровли
10. План раскладки фундаментных блоков
11. План раскладки плит перекрытия 1
12. План раскладки плит перекрытия 2
13. Схема раскладки стропильной системы
14. Конструктивные узлы

Содержание пояснительной записки:
1. Архитектурно-планировочное решение
1.1 Функциональное зонирование
1.2 Объемно-планировочное решение
1.3 Архитектурная отделка здания
2. Конструктивные решения
2.1 Конструктивная схема здания
2.2 Характеристика конструктивных элементов
3. Технико-экономические показатели
4. Литература

Состав: Схема благоустройства, План первого этажа, План второго этажа, Фасад 1-4, Фасад В-А, Разрез 1-1, Разрез 2-2, План кровли, План раскладки фундаментных блоков, План раскладки плит перекрытия 1, План раскладки плит перекрытия 2, Схема раскладки стропильной системы, Конструктивные узлы, ПЗ Язык документа

Софт: AutoCAD 2004

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Двухэтажный одноквартирный жилой дом бескаркасный, кирпичный

КУРСОВОЙ ПРОЕКТ.dwg
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА.doc
